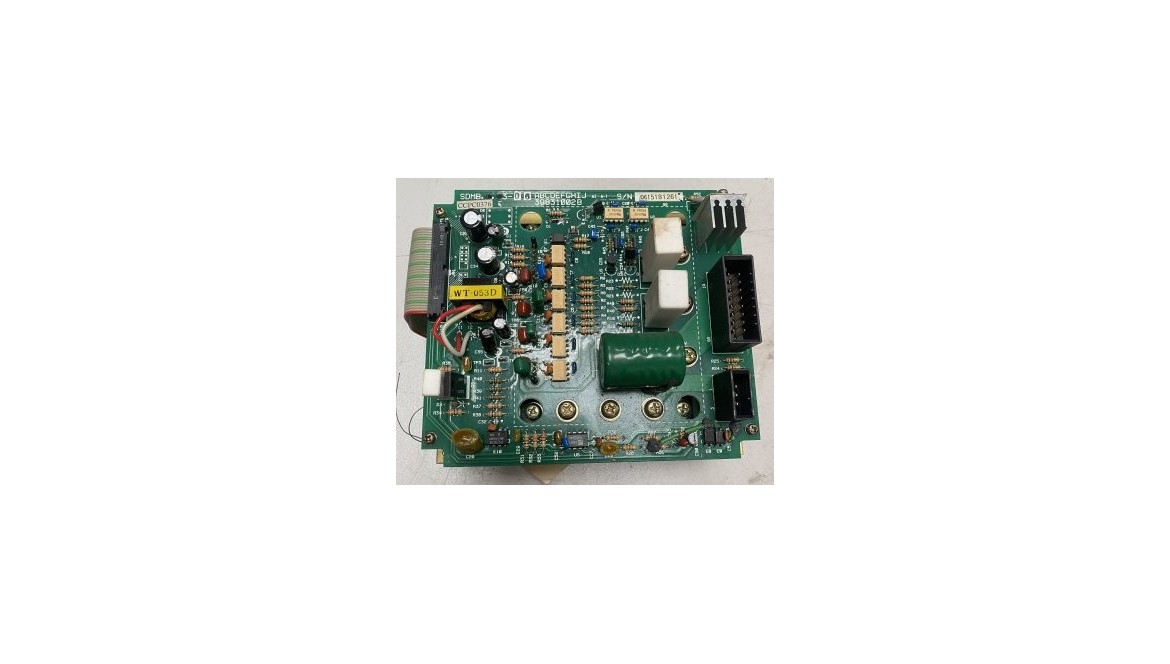

Une carte électronique industrielle en panne se répare au composant quand c'est possible, sans remplacer la carte entière. S-ELECTRO (Shop-Elec) diagnostique et répare cartes de commande, cartes d'axe, alimentations et circuits imprimés d'équipements industriels et CNC dans son atelier de Flers-en-Escrebieux, dans le Nord. Chaque carte réparée est validée sur banc fonctionnel avant réexpédition, avec une garantie de 6 à 12 mois selon le produit, pièces et main d'œuvre. La prise en charge intervient sous 24 h après réception de la pièce. Quand l'immobilisation n'est pas envisageable, l'échange standard décrit sur notre page réparation et échange standard évite d'attendre le retour d'atelier.
01 // Ce qui se répare sur une carte, et ce qui bloque
Une carte qui ne donne plus signe de vie n'est pas forcément une carte morte. Le défaut peut tenir à quelques composants identifiables, le reste du circuit étant intact : c'est ce qui rend la réparation au composant possible face au remplacement, et vous récupérez votre exemplaire plutôt qu'un autre.
Trois familles de défauts se traitent sans toucher au reste de la carte.
| Ce qui lâche | Ce que vous observez | Ce que ça implique |
|---|---|---|
| Les condensateurs électrolytiques | Démarrages aléatoires, défauts qui apparaissent à chaud, tensions instables | Composants d'usure : leur vieillissement dépend de la température vue et des heures de fonctionnement |
| L'étage de puissance | Défaut au démarrage, protection qui déclenche immédiatement, odeur de brûlé | Le composant de puissance se remplace, mais la cause en amont doit être trouvée sous peine de récidive |
| Les soudures et les connecteurs | Défauts intermittents, disparition du défaut quand on bouge la carte ou un câble | Panne mécanique déguisée en panne électronique, à écarter en priorité sur une machine soumise aux vibrations |
Trois situations, à l'inverse, compliquent ou empêchent une réparation, quel que soit l'atelier qui la traite.
- Un composant programmé dont le contenu est perdu. Une mémoire, un microcontrôleur ou un composant logique programmé porte un contenu propre à votre machine. Si le composant est détruit et que le contenu n'existe nulle part ailleurs, le remplacer ne suffit pas à faire repartir la carte.
- Une référence de composant introuvable. Sur les cartes anciennes, certains composants ne sont plus fabriqués, et le stock disponible sur le marché de l'occasion finit par s'épuiser. C'est ce qui rapproche la réparation du sujet de l'obsolescence : voir automate ou commande numérique en fin de vie.
- Une carte multicouche dont le cuivre est détruit. Quand un court-circuit a brûlé les pistes ou les plans internes d'un circuit imprimé multicouche, la reconstitution n'est pas fiable dans un contexte industriel.
Dans ces cas, nous vous le disons avant d'engager quoi que ce soit, et nous regardons ce que nous avons en stock ou en équivalent.
02 // Les six informations à relever avant d'envoyer une carte
Une demande précise se traite sans allers-retours. Relevez ces six éléments avant de nous écrire, et prenez une photo nette de la sérigraphie de la carte.
| À relever | Où le trouver | Pourquoi c'est utile |
|---|---|---|
| 1. La référence complète | Sérigraphiée sur la carte ou sur l'étiquette du boîtier, suffixes et indices de version compris | Deux cartes de même famille et d'indices différents n'ont pas toujours les mêmes composants ni le même comportement |
| 2. Le constructeur et la machine | Plaque signalétique de la machine | Une même carte se comporte différemment selon l'équipement qui la pilote |
| 3. Le symptôme précis | Ce que fait la machine, pas ce que vous en déduisez | « Ne démarre plus » et « démarre puis se met en défaut après dix minutes » n'orientent pas vers les mêmes composants |
| 4. Le code d'erreur et les voyants | Pupitre, afficheur de la carte, LED de diagnostic | Elle oriente le diagnostic vers une famille de causes plutôt qu'une autre |
| 5. Le moment d'apparition | Au démarrage, à chaud, sous charge, après un orage ou une coupure | Le moment où le défaut apparaît réduit le champ des causes possibles, sans le trancher : c'est une piste de diagnostic, pas un verdict |
| 6. Ce qui a déjà été fait | Vos interventions précédentes | Une carte déjà ouverte ou déjà réparée ailleurs se diagnostique différemment |
Le point que l'on oublie : ce qui est dans la carte. Si la carte porte un programme, un projet applicatif ou un paramétrage, sauvegardez-le avant de la déposer, tant que l'installation fonctionne encore. Une sauvegarde faite après la panne est souvent une sauvegarde impossible.
03 // Emballer et expédier une carte sans l'abîmer
Une carte nue voyage mal : le transport peut ajouter un défaut au défaut d'origine, et celui-là ne se voit pas toujours à l'œil. Trois règles suffisent à l'éviter.
- Un sachet ESD blindé, pas un simple sachet antistatique. Les emballages de protection électrostatique se classent par propriétés, et la NF EN IEC 61340-5-3 les distingue : le sachet dissipatif, souvent rose, suffit à l'intérieur d'une zone protégée, tandis que le sachet blindé, métallisé, fait office de cage de Faraday et c'est celui qui est attendu dès que la pièce voyage en dehors d'une zone contrôlée, donc chez un transporteur. La norme s'inscrit dans le cadre de la IEC 61340-5-1, qui couvre la protection des composants sensibles jusqu'au transport.
- Calage sans contrainte mécanique. La carte ne doit pas reposer sur ses connecteurs ni sur ses composants les plus hauts. Un carton plus grand, avec du calage autour et non dessus, vaut mieux qu'un emballage ajusté qui appuie sur un radiateur ou un condensateur.
- La référence et le symptôme dans le colis. Glissez une feuille avec les six informations de la section précédente et vos coordonnées. Une carte qui arrive sans identification attend que son propriétaire se manifeste.
04 // Ce sur quoi nous nous engageons
Trois engagements décident du résultat sur une carte électronique.
- Prise en charge sous 24 h après réception de la pièce.
- Réparation au composant quand elle est possible, plutôt que le remplacement d'un sous-ensemble entier.
- Validation sur banc fonctionnel avant réexpédition : la carte est éprouvée en fonctionnement, pas seulement contrôlée à l'œil.
La garantie applicable, les délais d'expédition, le périmètre de l'intervention sur site et le déroulé d'une demande sont détaillés sur notre page réparation et échange standard d'électronique industrielle.
05 // Les familles de cartes que nous traitons
Notre activité porte sur l'électronique de commande et de puissance des machines-outils, des lignes automatisées et des équipements industriels.
- Cartes de commande et modules CNC : cartes d'axe, cartes de communication, modules d'entrées et de sorties. Voir notre catalogue de cartes électroniques et modules CNC.
- Cartes d'automates programmables : unités centrales, coupleurs, modules déportés. Voir nos automates programmables.
- Cartes de puissance et alimentations : étages d'alimentation, cartes de puissance de variateurs et de servo drives. Voir nos variateurs et servo drives.
- Cartes de pupitres et d'écrans : cartes de contrôle de dalles et de claviers opérateur. Quand le défaut vient de cette électronique plutôt que de l'affichage, la correspondance entre le symptôme et la pièce en cause permet de le savoir avant démontage. Voir nos écrans et IHM.
Nous intervenons sur l'électronique industrielle toutes marques, y compris sur les gammes dont le constructeur n'assure plus le support.
06 // Quand la réparation n'est pas la bonne réponse
Réparer n'est pas toujours ce qui remet la production en route le plus vite, et ce n'est pas toujours possible. Trois autres voies existent, et le choix dépend de votre contrainte, pas d'un principe.
| Votre situation | La voie qui convient |
|---|---|
| La production est arrêtée et ne peut pas attendre le retour d'atelier | L'échange standard : vous recevez un exemplaire équivalent testé et renvoyez le vôtre ensuite. Le principe et ses limites sont détaillés sur notre page réparation et échange standard d'électronique industrielle |
| La carte n'est pas réparable, ou sa gamme n'est plus commercialisée | Le reconditionné : un exemplaire testé remplace le vôtre. Les questions à poser avant de commander sont dans acheter du matériel industriel reconditionné |
| Vous remplacez l'équipement et l'ancien vous encombre | Le rachat : une carte garde une valeur même en panne. Voir notre page rachat de matériel |
Une carte déposée et une machine qui attend ? Dites-le nous dès la première demande, avec la référence relevée : c'est ce qui nous permet de regarder tout de suite si un équivalent testé est disponible pendant la réparation.
07 // Questions fréquentes
Réparez-vous une carte dont je n'ai pas la référence ? →
Oui, envoyez une photo nette de la carte, sérigraphie visible, et la plaque signalétique de la machine : c'est en général suffisant pour retrouver la référence. C'est l'information qui conditionne tout le reste : sans elle, ni le diagnostic ni la recherche d'un équivalent ne peuvent avancer.
Combien de temps faut-il pour réparer une carte ? →
La prise en charge intervient sous 24 h après réception de la pièce. La durée de la réparation elle-même dépend de ce que révèle le diagnostic et de la disponibilité des composants à remplacer : une carte dont le défaut est identifié et le composant en stock ne demande pas le même temps qu'une carte dont un composant est à approvisionner. Si votre production est arrêtée, dites-le dans votre demande : l'échange standard permet souvent de repartir sans attendre le retour d'atelier.
Que se passe-t-il si la carte n'est pas réparable ? →
Nous vous le disons avant d'engager quoi que ce soit, et nous cherchons la référence ou un équivalent testé. Une carte que personne ne peut remettre en service garde par ailleurs de la valeur en pièces détachées : nous rachetons du matériel, y compris en panne.
Réparez-vous les cartes de gammes arrêtées par leur constructeur ? →
Oui. Quand une gamme n'est plus suivie, la réparation devient l'une des façons de maintenir une installation en production sans la migrer. La limite est l'approvisionnement des composants : certains ne se trouvent plus. Sur les gammes Schneider TSX, dont la fin de service est fixée au 31 décembre 2026 pour le Modicon Premium et au 31 décembre 2027 pour le TSX Micro, voir le point complet sur le calendrier Schneider Electric.
Intervenez-vous sur site plutôt qu'en atelier ? →
Oui, quand le matériel ne peut pas quitter la machine : diagnostic, réparation et remise en route. Nous intervenons en France, en Belgique, en Suisse, au Luxembourg, en Allemagne, en Autriche, aux Pays-Bas, en Espagne et en Italie. Décrivez votre situation, nous vous dirons ce qui se traite sur place et ce qui doit passer par l'atelier.
