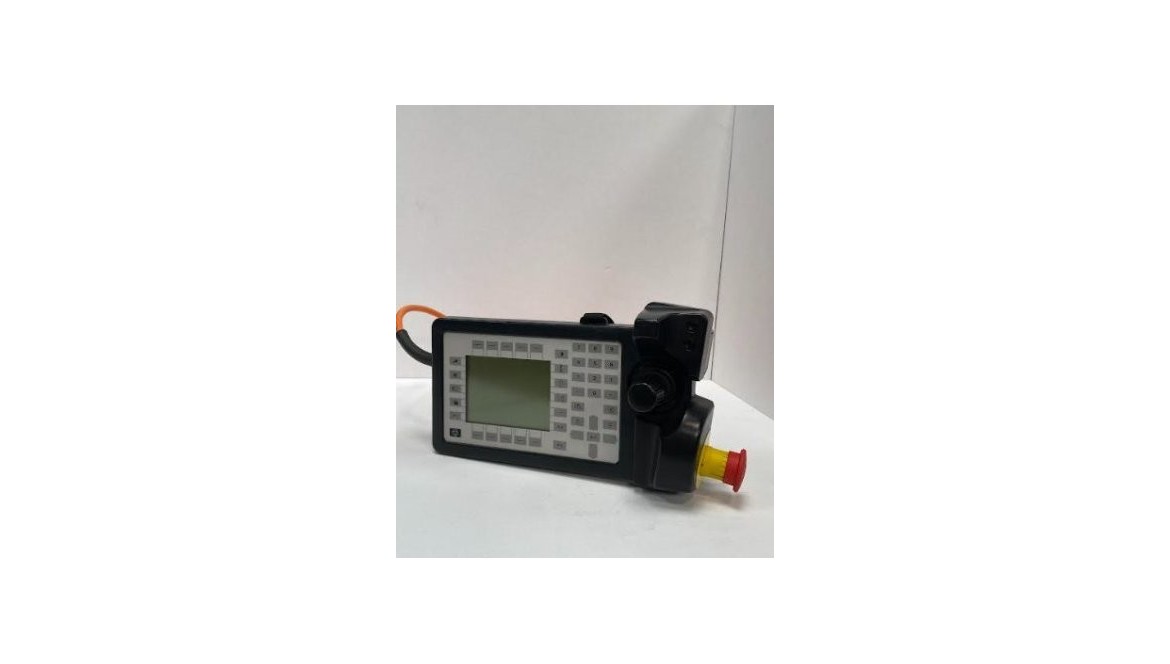

Un pupitre opérateur ne tombe pas en panne comme un écran. Ses défauts viennent de pièces sollicitées des milliers de fois par jour : un clavier à membrane, des touches, des commutateurs, un volant électronique et sa connectique. Et un fait de conception éclaire une partie des pannes prématurées : sur le pupitre SINUMERIK OP 010S, SIEMENS annonce un degré de protection de IP54 en face avant et IP00 en face arrière, l'étanchéité IP65 n'étant obtenue qu'avec un joint périphérique, le mode de fixation prévu et le capuchon de protection USB enfiché. Autrement dit, la façade résiste aux projections, l'arrière ne résiste à rien. S-ELECTRO diagnostique, répare et fournit les pupitres, claviers opérateur et pièces de MCP de machines-outils depuis son atelier de Flers-en-Escrebieux, dans le Nord.
Voir les pupitres et claviers en stock ou appeler le 03 27 86 27 73
01 // Un pupitre n'est pas un écran, et ce n'est pas la même panne
Sur une machine-outil, l'écran et le pupitre sont souvent dans la même façade, parfois dans le même boîtier, et ils sont traités comme un seul appareil. Ils n'ont pourtant ni les mêmes composants, ni les mêmes modes de défaillance, ni le même coût de remise en état.
Un écran est un ensemble d'électronique et d'optique : un afficheur, un rétroéclairage, une alimentation, parfois une dalle tactile. Un pupitre opérateur est d'abord un organe manipulé. Il est actionné à la main, des milliers de fois par jour, par des mains qui portent souvent de l'huile de coupe.
| Élément du pupitre | Ce qu'il fait | Ce qui le met en défaut |
|---|---|---|
| Le clavier à membrane et ses touches | Transmet chaque appui à l'électronique du pupitre | Usure de la membrane aux endroits les plus sollicités, perforation de la face avant, infiltration par une déchirure, nappe de liaison fatiguée |
| Les touches de fonction et de commande | Sur l'OP 010S, SIEMENS documente huit touches logicielles horizontales, huit verticales et quatre touches de commande | Touche morte isolée, appui qui ne relâche plus, contact intermittent |
| Les commutateurs et boutons : sélecteur de mode, potentiomètres d'avance et de broche | Sélectionnent le mode de marche et dosent les avances | Piste de potentiomètre usée, contact oxydé, axe forcé |
| Le volant électronique, ou manivelle | Déplace un axe pas à pas. Il contient un codeur incrémental | Codeur du volant, câble, connecteur. Le défaut se lit alors comme un problème de mesure |
| Les organes de sécurité : champignon d'arrêt d'urgence et ses contacts | Ils ne relèvent pas du confort d'utilisation mais de la sécurité de la machine | Contact, câblage, vieillissement. Ils ne se contournent jamais, et leur remise en service se vérifie |
| La connectique et l'électronique interne | Relie le pupitre à la commande numérique | Câble en chaîne porte-câbles, connecteur desserré, carte du pupitre |
Cette liste explique pourquoi un pupitre se répare souvent alors qu'un remplacement complet paraissait inévitable : une touche morte, un potentiomètre usé ou un volant hors service ne condamnent pas l'appareil. Sur les gammes les plus répandues, la membrane de clavier se fournit d'ailleurs séparément, ce qui évite de remplacer un pupitre entier pour une façade usée. Quand le diagnostic conclut à une pièce réellement défectueuse, la suite relève de notre réparation et échange standard d'électronique industrielle, qui explique quand remettre en état et quand échanger.
02 // Cinq symptômes, et ce qu'ils désignent réellement
Voici cinq symptômes courants sur ce matériel, avec la conclusion réflexe, ce que c'est aussi souvent, et le contrôle qui départage. Aucun ne demande de démonter le pupitre.
| Ce que vous observez | La conclusion réflexe | Ce que c'est aussi souvent | Ce qui départage |
|---|---|---|---|
| Une ou deux touches ne répondent plus, toujours les mêmes | Le pupitre est mort | Usure locale de la membrane, aux touches les plus utilisées | Repérer si les touches mortes sont celles du quotidien. Une usure suit l'usage, une panne électronique non |
| Des touches s'activent seules, ou plusieurs à la fois | Court-circuit interne | Infiltration de liquide sous la membrane, par une déchirure ou par l'arrière | Chercher une trace d'humidité ou de liquide de coupe sur la façade et au dos de la platine |
| L'avance ne suit plus le potentiomètre, ou saute | Défaut de la commande numérique | Piste de potentiomètre usée ou encrassée | Tourner lentement d'une butée à l'autre et regarder si le défaut apparaît toujours au même endroit de la course |
| Le volant ne déplace plus l'axe, ou le déplace par à-coups | Volant à changer | Le codeur du volant, son câble ou son connecteur | La démarche est celle d'un défaut de mesure, détaillée dans notre guide sur l'alarme de codeur sur une CNC |
| Le pupitre ne réagit plus du tout | Pupitre hors service | Alimentation, câble de liaison, connecteur, ou carte interne | Distinguer d'abord si l'écran vit encore : s'il affiche normalement, le problème est du côté des organes de commande du pupitre, pas de l'afficheur |
Un renseignement vaut d'être noté avant d'appeler qui que ce soit : depuis quand, et après quoi. Un défaut apparu après un nettoyage, après une intervention dans l'armoire ou après un choc n'a pas la même cause qu'un défaut installé progressivement sur des mois. Le premier oriente vers la connectique et l'étanchéité, le second vers l'usure.
03 // L'arrière d'un pupitre n'est protégé de rien
C'est un fait de conception rarement repris, et il éclaire des pannes que l'on met souvent sur le compte du hasard.
Pour le pupitre opérateur OP 010S de la gamme SINUMERIK 840D sl, SIEMENS publie deux degrés de protection selon la norme EN 60529, et ils ne sont pas du même ordre :
| Face | Degré de protection publié | Ce que cela veut dire |
|---|---|---|
| Face avant | IP54 | Protection contre les poussières en quantité nuisible et contre les projections d'eau de toutes directions |
| Face arrière | IP00 | Aucune protection, ni contre les corps solides, ni contre les liquides |
| Face avant, montage avec joint | IP65 | Le constructeur précise que ce degré n'est obtenu qu'avec un joint périphérique et si le capuchon de protection USB est enfiché. Une seule de ces conditions qui manque, et l'indice annoncé ne vaut plus |
Trois conséquences pratiques en découlent, et elles se vérifient sans outil.
- L'étanchéité d'un pupitre dépend de son montage, pas seulement de l'appareil. Un joint absent, écrasé ou remonté de travers, et la façade n'est plus au niveau annoncé. C'est le cas typique après une intervention où le pupitre a été déposé puis remonté vite.
- Le dos du pupitre doit rester dans un environnement propre et sec. Une porte d'armoire restée ouverte pendant l'usinage, un pupitre posé sur un établi le temps d'une intervention, une fuite au-dessus de la platine : dans les trois cas, la partie non protégée de l'appareil est exposée.
- Une façade percée ou déchirée n'est plus étanche du tout. Sur un clavier à membrane, la face avant est la protection. Une perforation, même petite, ouvre un chemin direct vers l'électronique.
Un détail chiffré chez le constructeur, et rarement respecté. SIEMENS publie pour ce pupitre des couples de serrage maximaux : 0,5 Nm pour les vis du dispositif de serrage, 0,8 Nm pour les vis M3 et 1,8 Nm pour les vis M4. Ce sont des valeurs faibles. Le manuel les donne comme des maximums, sans expliquer ce qui se passe au-delà : nous les reprenons telles quelles, parce qu'un couple maximal publié par un constructeur se respecte. Ces valeurs sont celles de l'OP 010S : le pupitre que vous avez en face de vous annonce les siennes dans sa propre notice.
04 // Les gestes d'entretien qui abîment un pupitre sain
Un pupitre se nettoie, et c'est l'une des deux seules choses que le constructeur demande en courant, avec les contrôles de la section 06. La façon de le faire est décrite précisément, et deux gestes répandus en atelier sont explicitement écartés.
- Nettoyer hors tension. SIEMENS le demande pour une raison simple : sur un appareil sous tension, essuyer un clavier revient à appuyer sur des touches. La consigne existe pour éviter de déclencher involontairement une fonction.
- Un chiffon doux, légèrement humidifié, et le produit sur le chiffon. De l'eau ou un produit doux, du liquide vaisselle ou une mousse pour écran. Le produit se pulvérise sur le chiffon, jamais directement sur l'appareil. Ni solvant corrosif, ni produit abrasif : le premier attaque la sérigraphie des touches, le second la raye jusqu'à la rendre illisible.
- Jamais d'air comprimé, jamais de jet de vapeur. Le manuel l'écrit sans détour : ces deux méthodes peuvent endommager l'appareil. Il n'en donne pas la raison, et nous ne lui en prêterons pas. La consigne existe, elle vise un geste courant en atelier, et elle suffit.
À ces trois points s'ajoutent les protections que le constructeur demande d'assurer dans la durée : tenir l'appareil à l'écart de l'exposition directe au soleil et des sources de chaleur, des vibrations mécaniques, de la poussière, de l'humidité et des champs magnétiques intenses.
Ce que vous pouvez faire vous-même, et ce qui relève d'une personne habilitée. Nettoyer une façade hors tension, noter quelles touches ne répondent plus, repérer une déchirure ou une trace de liquide, observer le comportement d'un potentiomètre sur toute sa course : tout cela se fait sans rien ouvrir. Dès qu'il faut déposer le pupitre ou débrancher un connecteur dans l'armoire, on change de régime, et deux situations qu'il ne faut pas confondre se présentent : ouvrir l'armoire pour déposer une pièce suppose que l'installation soit consignée, c'est-à-dire mise hors tension selon la procédure prévue par la norme NF C18-510 ; mesurer une grandeur sur une installation alimentée est par nature un travail sous tension, d'une autre nature, qui ne se consigne pas. Si personne n'est habilité chez vous, ne l'improvisez pas : décrivez-nous ce que vous observez, cela suffit à orienter.
05 // Quand le défaut vient de l'écran et non du pupitre
Sur beaucoup de machines, le pupitre et l'écran forment un ensemble, et le premier réflexe est de traiter le tout. Les distinguer évite de remplacer un appareil pour la panne de son voisin.
Le partage est simple à poser. Si l'image est en cause, c'est l'écran : image sombre ou visible seulement de biais, écran noir alors que la machine tourne, lignes fixes, zones mortes. Si la commande est en cause, c'est le pupitre : touches, commutateurs, potentiomètres, volant. Tout ce qui touche à l'afficheur, à la dalle et au rétroéclairage est traité dans notre guide sur la réparation d'écrans, d'IHM et de pupitres industriels, qui donne les symptômes pièce par pièce.
Un chiffre du constructeur mérite d'être connu, à condition de le lire pour ce qu'il est. Pour l'OP 010S, SIEMENS annonce un rétroéclairage de MTBF typique 50 000 heures à 25 degrés, en précisant que cette valeur dépend de la température. Un MTBF est un temps moyen entre défaillances : ce n'est ni une durée de vie garantie, ni le seuil à partir duquel l'image commence à pâlir, deux choses que ce chiffre ne dit pas. Ce qu'il donne, c'est un ordre de grandeur, et le fait qu'il se dégrade quand la température monte. Une armoire qui chauffe consomme cette réserve plus vite. Et dans tous les cas, l'état du rétroéclairage ne dit rien de celui du pupitre qui l'accompagne.
Si le diagnostic vous conduit à l'électronique de l'armoire plutôt qu'à la façade, c'est encore un autre métier, décrit dans notre page sur la réparation de cartes électroniques industrielles.
06 // Les contrôles que le constructeur publie
Le manuel du pupitre décrit une maintenance volontairement minimale, et il donne une courte liste de contrôles réguliers dont l'objet est unique : empêcher que des corps étrangers ou des liquides ne pénètrent à l'intérieur.
| Ce qui se contrôle | Ce qu'on cherche | Pourquoi cela compte |
|---|---|---|
| Le vissage complet du boîtier | Une vis manquante ou desserrée | C'est le serrage qui met le joint en compression. Une vis absente, et l'étanchéité annoncée n'existe plus |
| L'état du boîtier | Fissure, choc, déformation | Une façade déformée ne plaque plus sur son joint |
| Le cache-câble et l'entrée de câbles | Dommage, passage ouvert, câble qui force | C'est le point d'entrée le plus direct vers l'intérieur de l'appareil |
Le même manuel donne trois signes qui doivent conduire à couper l'alimentation immédiatement et à faire intervenir une personne qualifiée : un fonctionnement inhabituel ou l'absence de fonctionnement, une dissipation de chaleur inhabituelle, un dégagement de fumée. Les deux derniers ne se discutent pas : un appareil qui chauffe anormalement ou qui fume ne se rallume pas pour voir.
07 // Réparer, échanger ou remplacer, et ce qu'il faut relever
Une fois la panne localisée, trois voies existent chez nous sur beaucoup de références, et le choix se fait sur ce que votre production peut absorber comme durée d'arrêt.
| Votre situation | La voie adaptée | Ce que vous récupérez |
|---|---|---|
| La machine peut attendre, ou la référence est introuvable | Réparation de votre pupitre | Votre propre appareil, remis en état, avec sa sérigraphie et ses marquages |
| La ligne est arrêtée et chaque heure compte | Échange standard | Un exemplaire équivalent testé, contre le retour du vôtre |
| La gamme n'est plus fournie en neuf | Reconditionné | Un appareil testé et garanti |
| Vous équipez une installation appelée à durer | Neuf d'origine | Nous proposons des pièces neuves des fabricants, y compris sur des références qui ne figurent pas à notre catalogue en ligne |
Un point propre au pupitre pèse dans ce choix, et il n'a pas d'équivalent sur les autres familles : la façade porte souvent des marquages propres à votre machine, sérigraphie de fonctions, étiquettes d'axes, repères ajoutés par l'exploitant. Un appareil réparé revient avec les siens. Un remplaçant, même identique, arrive avec les marquages d'origine du constructeur. Ce n'est pas un détail d'esthétique : sur un pupitre utilisé par plusieurs opérateurs, c'est une source d'erreur de manipulation.
Le point du pupitre qui n'est pas une question de confort. Un pupitre porte le plus souvent le champignon d'arrêt d'urgence et ses contacts, qui font partie des fonctions de sécurité de la machine. Deux conséquences, et elles ne se négocient pas : un arrêt d'urgence ne se ponte ni ne se neutralise pour continuer à produire en attendant la pièce, et après toute dépose ou tout remplacement de pupitre, son fonctionnement se vérifie avant la remise en production. Dites-nous si votre pupitre porte cette fonction : cela change ce que nous contrôlons avant de vous le renvoyer, et cela change ce que vous devez vérifier à la remise en service.
Ce que nous vous demandons pour répondre utilement tient en quatre points, et une photo remplace avantageusement une transcription :
- La référence complète du pupitre, relevée sur l'étiquette au dos, suffixes compris. Sur les gammes SINUMERIK, elle commence par 6FC.
- Le modèle de la machine et de sa commande numérique. Un même pupitre équipe des machines différentes, et l'inverse est vrai aussi.
- Ce qui ne fonctionne pas, précisément : quelles touches, quel commutateur, quel comportement du volant, et depuis quand.
- Une photo de la façade et une du dos. La première montre l'état de la membrane et de la sérigraphie, la seconde la connectique et l'étiquette.
Nos réparations et notre matériel reconditionné sont validés fonctionnellement sur banc avant réexpédition, et garantis pièces et main d'œuvre. Ce qui est en stock part sous 24 à 48 h depuis notre atelier de Flers-en-Escrebieux ; une réparation demande le temps du diagnostic et de l'intervention, et ce délai vous est annoncé avec le devis, comme la durée de garantie qui s'y applique. Le devis est gratuit et nous répondons sous 2 heures ouvrées. Sur le catalogue en ligne, la même référence est proposée selon les cas en neuf, en reconditionné, en échange standard et en réparation, sur les pupitres et claviers opérateur CNC, les écrans, IHM et interfaces opérateur et les cartes électroniques et modules CNC. Le détail de nos interventions, y compris sur site, est décrit sur notre page maintenance et réparation industrielle.
08 // Questions fréquentes
Deux touches ne répondent plus. Faut-il changer tout le pupitre ?
Pas nécessairement, et c'est un cas que nous voyons régulièrement à l'atelier. Un clavier à membrane s'use là où on appuie : les touches du quotidien lâchent avant les autres, et le reste de l'appareil est intact. Le premier élément de diagnostic est donc gratuit : regardez si les touches mortes sont celles que vos opérateurs utilisent le plus. Si oui, c'est un profil d'usure et non une panne électronique, et la remise en état porte sur la façade : sur beaucoup de gammes, la membrane de clavier se remplace seule, sans toucher au reste de l'appareil. Envoyez-nous une photo de la façade et la référence relevée au dos, nous vous dirons ce qui se traite.
Peut-on nettoyer un pupitre à l'air comprimé ?
SIEMENS l'écrit noir sur blanc pour son pupitre OP 010S : ni air comprimé, ni jet de vapeur, sous peine d'endommager l'appareil. Le manuel ne dit pas pourquoi, et nous ne lui prêtons pas de raison. Le nettoyage prescrit est bien plus modeste : appareil hors tension, chiffon doux légèrement humidifié à l'eau ou avec un produit doux, produit pulvérisé sur le chiffon et jamais sur l'appareil, sans solvant corrosif ni produit abrasif.
Le volant ne fait plus bouger l'axe. Est-ce le pupitre ou la machine ?
C'est une question de mesure avant d'être une question de pupitre. Un volant électronique contient un codeur incrémental : ce qu'il envoie à la commande, ce sont des impulsions de position, exactement comme un codeur d'axe. Un défaut peut donc venir du codeur du volant, de son câble ou de son connecteur, et la démarche de diagnostic est celle de tout défaut de mesure. Le point à noter avant d'appeler est le comportement : rien du tout, des à-coups, ou un déplacement qui part dans le mauvais sens ne désignent pas la même cause.
Mon pupitre a pris de l'humidité. Est-ce réparable ?
Cela dépend du chemin qu'a pris le liquide, et c'est la première chose à établir. Sur le pupitre SINUMERIK OP 010S, dont SIEMENS publie les valeurs, la face avant est protégée contre les projections et la face arrière ne l'est pas du tout, l'étanchéité de la façade dépendant du joint, du montage et du capuchon USB. Vérifiez les deux indices publiés pour votre propre référence : ils sont rarement identiques sur les deux faces. Une infiltration par l'avant signale donc une façade percée ou un joint défaillant, une infiltration par l'arrière signale un problème d'environnement. Dans les deux cas, la remise en état n'a de sens que si la cause est traitée en même temps : un appareil remplacé sur un poste qui prend l'humidité suivra le même chemin.
Le potentiomètre d'avance saute toujours au même endroit. Est-ce grave ?
C'est le profil typique d'une piste usée ou encrassée, et il se distingue d'un défaut électronique par une observation que vous pouvez faire vous-même : tournez lentement d'une butée à l'autre en regardant la valeur affichée. Si le saut se produit toujours au même endroit de la course, la cause est mécanique et locale. S'il se produit n'importe où, ou si la valeur est erratique sur toute la course, il faut chercher du côté de la liaison et de l'électronique. Cette distinction nous est utile, elle oriente le diagnostic dès le devis.
Faut-il envoyer le pupitre entier ou seulement la façade ?
Dites-nous d'abord ce que vous observez, et nous vous le dirons avant que vous expédiiez quoi que ce soit. Selon le défaut, l'intervention porte sur la façade et son clavier, sur un organe de commande précis, ou sur l'électronique interne, et ce n'est pas toujours le même ensemble qu'il faut déplacer. Une machine à l'arrêt change aussi l'arbitrage : dans ce cas, l'échange standard permet de recevoir un exemplaire équivalent testé et de renvoyer le vôtre ensuite, ce qui limite l'immobilisation au transport.
