Directives d'ingénierie, critères de sélection de contrôle de flux, impératifs de conformité CEM et protocoles de troubleshooting pour variateurs de fréquence (VFD) dans l'industrie lourde.
Directives d'ingénierie, critères de sélection de contrôle de flux, impératifs de conformité CEM et protocoles de troubleshooting pour variateurs de fréquence (VFD) dans l'industrie lourde.

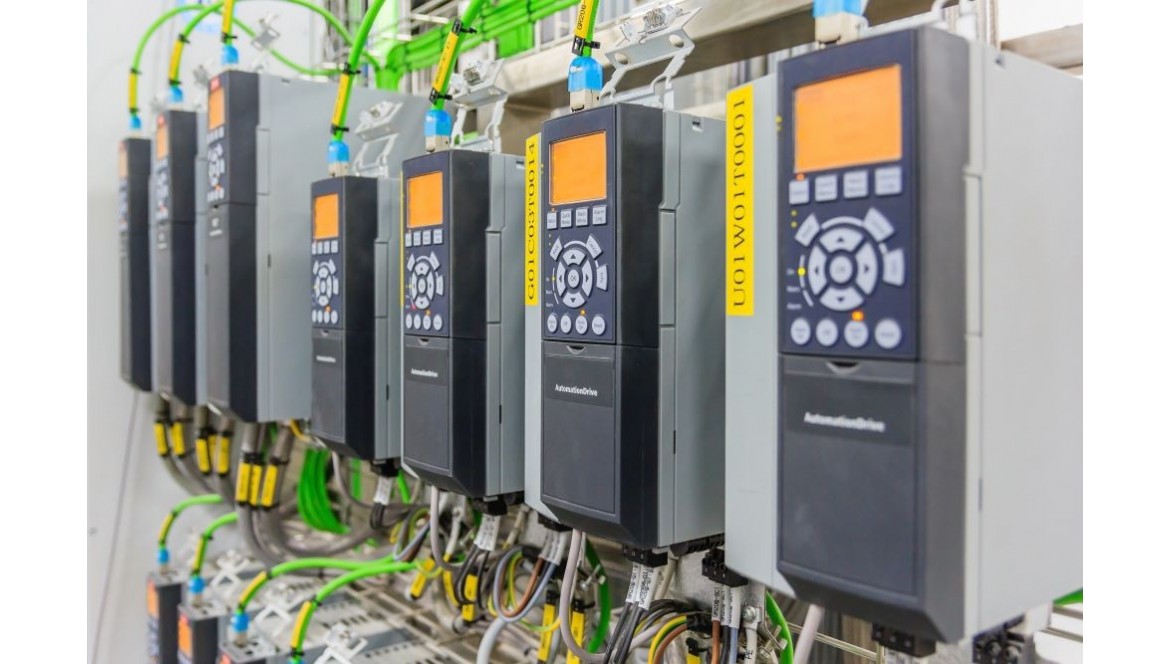

01 // ROI énergétique et lois d'affinité sur entraînements industriels
Sur les turbomachines à couple quadratique (pompes centrifuges, ventilateurs, surpresseurs), l'intégration d'un variateur de fréquence répond d'abord à une logique de coût d'exploitation. Selon les lois d'affinité qui régissent ces équipements, le débit de fluide est proportionnel à la vitesse de rotation, tandis que la puissance électrique absorbée varie au cube de cette même vitesse.
P2 = P1 × (N2 / N1)³, où N est la vitesse de rotation en tr/min
Réduire la vitesse d'un moteur de pompe de 20 % seulement (fonctionnement à 80 % de sa vitesse nominale) fait chuter la puissance consommée de près de moitié : (0,8)³ = 0,512, soit 48,8 % d'économie d'énergie directe. C'est une conséquence mathématique de la loi d'affinité, pas une moyenne statistique.
Exemple de calcul : moteur 45 kW régulé à 80 % du débit
Exemple de calcul appliquant la loi d'affinité ci-dessus à un moteur de 45 kW, pas un cas client mesuré. Sur une base illustrative de 6 000 heures/an à 0,15 €/kWh, l'écart de 19,7 kW représenterait environ 17 700 € par an : à recalculer avec vos propres heures de fonctionnement et votre tarif réel, qui font varier le résultat de façon significative.
02 // Choix des topologies de contrôle (V/F, vectoriel, DTC)
L'algorithme de régulation interne du variateur détermine la réactivité et la précision du couple sur l'arbre de transmission. Trois topologies dominent le marché :
Les trois familles de contrôle
En dessous de 0,5 Hz, un variateur DTC conserve plus de 100 % du couple moteur nominal jusqu'à vitesse nulle, sans codeur. Un axe vertical peut ainsi tenir une charge en suspension sans dérive, moteur totalement arrêté.
03 // Matrice de sélection technique des équipementiers
Le choix d'un variateur de fréquence doit reposer sur les exigences cinématiques réelles et l'environnement d'implantation, pas seulement sur le prix catalogue.
| Gamme constructeur | Topologie de contrôle | Filtrage CEM natif | Applications recommandées |
|---|---|---|---|
| ABB (ACS880) | DTC natif, couple élevé à vitesse nulle | Self de choc intégrée (inductance DC) | Broches CNC, enrouleurs industriels, ponts roulants, levage |
| Schneider (Altivar Process) | Vectoriel de flux (FOC), boucle ouverte ou fermée | Filtre RFI catégorie C2/C3 commutable | Groupes de pompage, surpression, process agro, convoyeurs lourds |
| Danfoss (FC-302) | VVC+ ou Flux Vector Control, boucle ouverte ou fermée | Selfs sur bus continu et filtre RFI A1/B d'usine | Ventilation forcée, CTA, extraction, machines spéciales d'emballage |
Voir les références en stock
Ces trois gammes sont disponibles en neuf, reconditionné testé et réparation chez S-ELECTRO.
Parcourir les variateurs et servo drives en stock →04 // Directives CEM et phénomène de destruction des roulements (EDM)
Le découpage de puissance par les transistors IGBT du variateur génère des fronts de tension très rapides, qui peuvent dépasser 3 000 V/µs à la sortie du variateur. Ces fronts se propagent le long des câbles de puissance et interagissent avec les capacités parasites du moteur : des tensions de crête supérieures à 1,4 kV ont été mesurées sur des installations réelles, même sur des moteurs conçus pour du 400 V.
"L'utilisation de conducteurs non blindés standard sur les lignes de puissance d'un moteur piloté par variateur est la première cause de grippage prématuré des roulements que je rencontre en dépannage. Les fronts de tension rapides génèrent des courants d'arbre de mode commun qui érodent les chemins de billes, sans bruit ni signe avant-coureur avant la casse."
Ce phénomène de mode commun crée une tension capacitive sur l'arbre du moteur. Quand cette tension dépasse le pouvoir isolant du film lubrifiant de la graisse de roulement, des micro-décharges électriques se produisent à travers les billes : c'est l'EDM (electrical discharge machining, ou érosion par usinage électrique). Le résultat est un sillonnage progressif des chemins de roulement (fluting), qui génère un échauffement anormal puis un blocage.
05 // Paramétrage terrain et procédure d'auto-tuning
Avant de mettre en rotation une broche d'usinage ou un ensemble d'entraînement sous charge, il faut renseigner les paramètres moteur de la plaque signalétique et exécuter un auto-tuning (identification du moteur par le variateur).
Protocole d'initialisation sur variateur neuf :
- Câblage moteur : vérifier le couplage (étoile ou triangle) selon la tension de sortie du variateur, par exemple 400 V triphasé.
- Saisie des plaques : renseigner tension nominale, courant nominal, fréquence nominale, vitesse de rotation nominale et cos phi.
- Auto-tuning : désaccoupler la charge mécanique si possible avant de lancer l'identification, pour éviter de fausser les mesures d'impédance rotorique et de glissement.
- Programmation des limites : régler le courant limite (courant thermique maximal moteur) et les plages de fréquence de passage, pour éviter les fréquences de résonance mécanique de la structure.
En atelier, l'erreur la plus fréquente sur un auto-tuning n'est pas un mauvais réglage mais un oubli : lancer l'identification charge encore accouplée sur une machine qu'on n'a pas l'habitude de désaccoupler. Le résultat n'est pas toujours une erreur franche du variateur, mais un comportement dynamique dégradé qui n'apparaît qu'en charge, difficile à diagnostiquer après coup.
06 // Protocoles de dépannage et codes erreurs VFD
Pour les techniciens de maintenance en atelier, voici le protocole de diagnostic à appliquer face aux codes défaut les plus fréquents chez les deux constructeurs majeurs du comparatif ci-dessus.
DEF-01 // Surintensité (ABB : 2310 / Schneider : OCF) →
Origines : court-circuit ou défaut de phase à la terre dans le câble moteur ou les enroulements statoriques. Surcharge mécanique brutale, rotor bloqué. Rampe d'accélération d'origine trop courte pour l'inertie du rotor. Chez ABB, le seuil de déclenchement est généralement de l'ordre de 150 % du courant nominal ; chez Schneider, environ 200 %.
Actions correctives sur le terrain : consignez l'alimentation, déconnectez les conducteurs moteur aux bornes U-V-W du variateur. Testez l'isolement des bobinages au mégohmmètre (500 V ou 1000 V) : la valeur doit dépasser 10 MΩ. Mesurez la symétrie des résistances de phase au pont de Kelvin. Si le moteur est sain, vérifiez l'accouplement mécanique et augmentez la rampe d'accélération.
DEF-02 // Surtension sur bus continu (ABB : 3210 / Schneider : OBF) →
Origines : rampe de décélération trop courte. Durant le freinage, l'inertie de la machine entraîne le moteur plus vite que la fréquence de synchronisation du variateur : celui-ci agit alors en générateur et réinjecte de l'énergie vers les condensateurs du bus continu, jusqu'au seuil de coupure de sécurité.
Actions correctives sur le terrain : augmentez le temps de décélération. Si l'application exige un arrêt rapide, vérifiez ou installez une résistance de freinage dynamique raccordée aux bornes prévues du variateur. Validez l'activation de la fonction de contrôle de surtension quand le variateur en dispose.
DEF-03 // Échauffement thermique variateur (ABB : 4310 / Schneider : OHF) →
Origines : température ambiante de l'armoire trop élevée. Ventilateur de refroidissement interne encrassé, grippé ou hors service. Dissipateur thermique obturé par la poussière ou des vapeurs d'huile. Chez Schneider, ce défaut se déclenche quand la température du dissipateur dépasse 85 °C.
Actions correctives sur le terrain : nettoyez le dissipateur à l'air comprimé sec. Testez le ventilateur interne (remplacement périodique recommandé tous les 3 à 5 ans). Chez ABB, vérifiez aussi le paramètre de supervision du ventilateur auxiliaire (31.36 sur ACS880) quand il est actif. Mesurez la température dans l'armoire : au-delà de 40 °C en production continue, une ventilation forcée ou un climatiseur de porte d'armoire devient nécessaire.
07 // FAQ : questions fréquentes sur l'achat et l'installation
Quelle puissance de variateur choisir par rapport au moteur ? →
Le calibre du variateur se choisit sur le courant nominal du moteur, pas uniquement sa puissance en kW : deux moteurs de même puissance peuvent avoir des courants nominaux différents selon leur rendement et leur tension. En cas de doute, prenez toujours la plaque signalétique du moteur réellement installé, jamais une valeur catalogue générique.
Un variateur reconditionné est-il fiable pour une machine de production ? →
Oui, à condition qu'il ait été testé sous charge réelle avant remise en service, pas seulement contrôlé visuellement. Un variateur reconditionné testé et garanti coûte généralement moins cher qu'un modèle neuf équivalent, avec un délai de disponibilité souvent plus court sur les références de machines plus anciennes.
Faut-il un filtre CEM en plus du variateur lui-même ? →
Cela dépend de la longueur du câble moteur et de l'environnement électromagnétique de l'installation. Au-delà de 15 à 30 mètres de câble blindé, un filtre de sortie ou une self devient recommandé pour préserver les enroulements moteur, voir la section CEM ci-dessus.
Peut-on remplacer un variateur d'une marque par une autre sur la même machine ? →
Techniquement oui, mais le remplacement exige de reparamétrer entièrement le variateur (plaque moteur, rampes, limites de courant, éventuel encodeur) et de vérifier la compatibilité des entrées/sorties avec l'automate existant. Un remplacement à l'identique reste plus rapide à remettre en service qu'un changement de marque.
Réparer ou remplacer un variateur en panne : comment décider ? →
Un défaut de surintensité ou de surtension isolé, sans trace de composant carbonisé, se répare souvent en changeant le sous-ensemble en cause (carte de commande, pont de diodes, module IGBT). Une panne récurrente sur le même variateur, ou un modèle dont le constructeur ne fournit plus de pièces détachées, pèse en revanche pour un remplacement pur et simple. Un diagnostic avant devis tranche la question au cas par cas, mieux qu'une règle générale.
