Mühlbauer MB1244 REV. 0 — Carte Interface E/S Déportée Rail DIN : Présentation technique complète

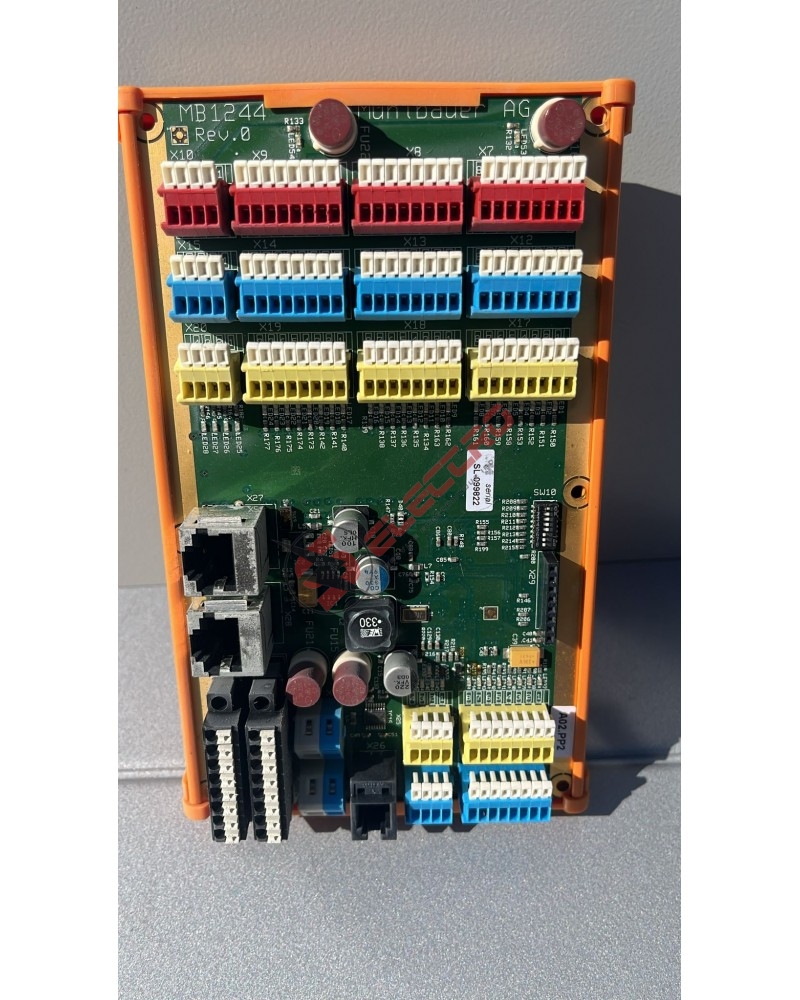

La Mühlbauer MB1244 REV. 0 (Numéro de série : SL-099822 — Identifiant de configuration : A02.PP2) est une carte d'interface d'entrées/sorties déportée montée sur support rail DIN orange, conçue pour les systèmes d'automatisation et de contrôle des lignes de production Mühlbauer. Ce module assure la distribution et la gestion des signaux E/S à distance de l'unité centrale, en réduisant le câblage inter-armoires et en simplifiant les opérations de maintenance et de diagnostic.

Caractéristiques techniques et Traçabilité

Architecture et rôle dans les lignes Mühlbauer

Ce module MB1244 s'inscrit dans l'architecture de contrôle distribuée des équipements Mühlbauer. Il travaille en complément du module MB1210 pour l'extension des capacités E/S sur le bus de terrain. Les 2 ports RJ45 en façade permettent le daisy-chaining des modules sur le réseau de la machine, tandis que le port RJ11/RJ12 assure la connexion d'un équipement auxiliaire (console de diagnostic ou capteur dédié). Les borniers à ressort codés par couleur — Rouge (alimentation/sorties), Bleu (masse), Jaune (entrées logiques) — facilitent le câblage conforme aux normes industrielles et réduisent les risques d'erreur lors des interventions terrain.

Fusibles et maintenabilité

Les fusibles de protection FU15 et FU21, directement accessibles sur la carte, permettent un remplacement rapide sans démontage complet du module. Le bloc de DIP switches SW18 (situé en partie haute) permet l'adressage unique de chaque module sur le réseau de la machine, essentiel dans les configurations multi-modules Mühlbauer.

Nos solutions de fourniture

• ✅ Occasion testée : Unité vérifiée dans nos ateliers — connectique RJ45/RJ11, borniers et fusibles contrôlés. Prête à l'intégration.
• ✅ Réparation : Prise en charge sous 24h — diagnostic complet, devis gratuit.
• ✅ Échange standard : Contactez-nous pour disponibilité immédiate.

Consultez également nos cartes électroniques et modules CNC et nos composants de puissance.
