Rofin LASER 3 (-A1) — Unité de Contrôle Laser (Rack Pilotage Galvanomètre) S/N 120106540-02497

Rofin LASER 3 (-A1) — Unité de Contrôle Laser & Pilotage Galvanomètre : Présentation technique complète

Le Rofin LASER 3 (-A1) (S/N 120106540-02497) est le module de contrôle de commande laser (Laser Control Unit — LCU) identifié sous le repère -A1 dans la station LASER 3 d'un système de marquage/personnalisation Mühlbauer High Tech International. Ce rack de pilotage constitue le cœur logique et électronique de la chaîne de marquage : il reçoit les données de marquage vectorielles depuis le PC de pilotage (via le logiciel VisualLaserMarker — VLM), les traite en temps réel et génère les signaux électriques de commande des galvanomètres (miroirs orientables à très haute vitesse) constituant la tête de scan laser. Il est lié fonctionnellement au générateur de source laser (PowerLine PC 20E — Eq. Nr. 40177582) et au pupitre HMI (Mühlbauer LASER 2 — Lieferschein 80193778), formant les trois composants essentiels de la station de marquage.

Identification et Traçabilité

Architecture de connexion — Ports et fonctions

La face latérale du rack LASER 3 (-A1) expose quatre ports de connexion dont la hiérarchie fonctionnelle est déterminante pour le câblage et le diagnostic :

Rôle fonctionnel dans la chaîne de marquage Mühlbauer

Dans l'architecture de la station de marquage LASER 3, le module -A1 occupe la position centrale de la chaîne de traitement :

1. Le PC de pilotage envoie le fichier .vlm (VisualLaserMarker) contenant les données à marquer (texte, codes-barres, QR codes, données variables).
2. Le module LASER 3 (-A1) décode les instructions vectorielles et génère en temps réel les consignes d'angle (X/Y) pour les galvanomètres via le port -X28, synchronisées avec le signal de déclenchement laser via le port -X26.
3. Le générateur PowerLine PC 20E produit le faisceau laser, modulé par le trigger reçu du module -A1.
4. La tête galvanométrique oriente le faisceau sur la pièce à marquer selon les consignes reçues.
5. Le module -A1 supervise en permanence les signaux de sécurité via -X27 : tout défaut (porte ouverte, refroidissement insuffisant, surtempérature) provoque l'inhibition immédiate du tir laser et l'affichage d'une alarme sur le pupitre HMI LASER 2.

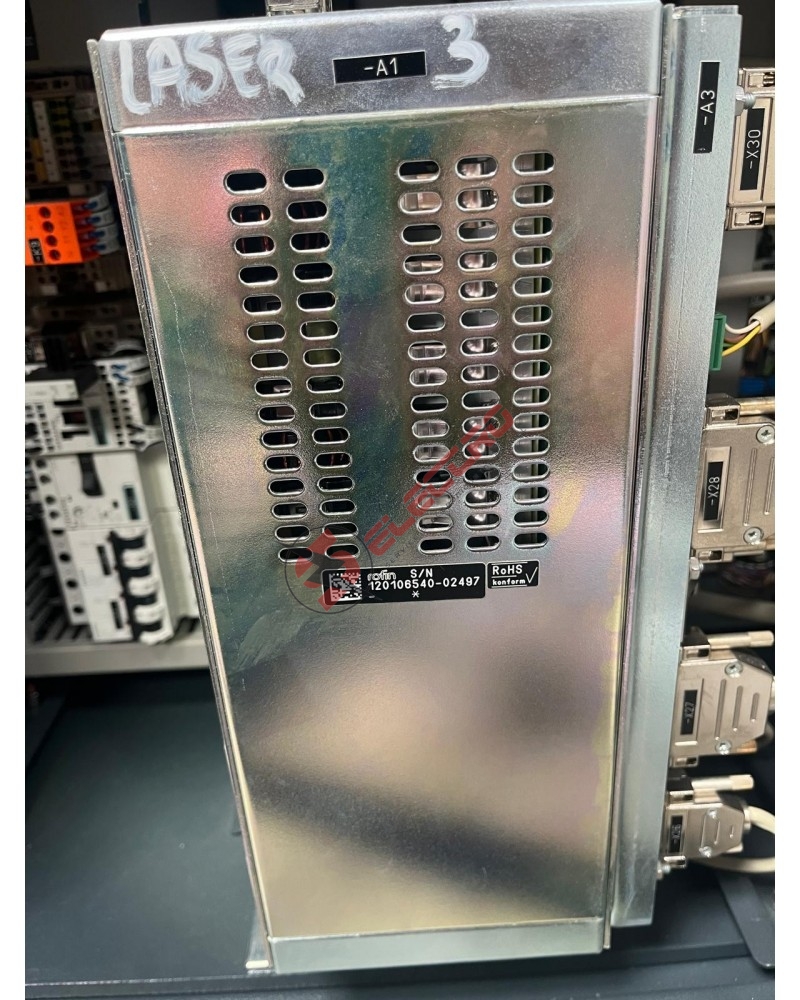

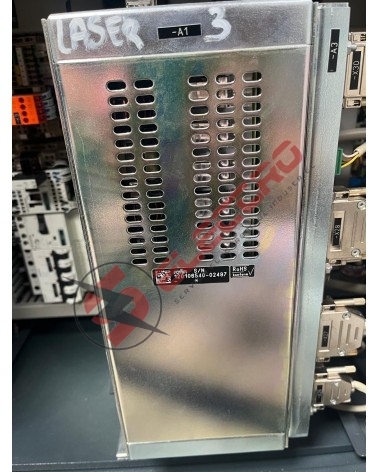

Conception physique — Blindage EMI et refroidissement passif

Le châssis métallique blindé du rack LASER 3 (-A1) est une exigence fonctionnelle, pas seulement mécanique. Les signaux de commande galvanomètre (port -X28) sont des signaux analogiques de précision — une perturbation électromagnétique (EMI) de quelques millivolts sur ces signaux se traduit directement par un décalage de position du faisceau laser sur la pièce à marquer (erreur de positionnement en µm). Le blindage métallique full-surface assure l'isolation de ces signaux sensibles vis-à-vis des perturbations rayonnées environnantes (variateurs, drives servo, alimentations à découpage). Le refroidissement passif (sans ventilateur interne) est un choix délibéré : les vibrations mécaniques d'un ventilateur interne pourraient introduire des micro-oscillations dans les signaux analogiques. Les grilles de ventilation frontales permettent la convection naturelle — assurez-vous que l'installation en rack respecte le dégagement thermique autour du module (minimum 2U libres au-dessus et en dessous).

⚠️ Procédure critique de remplacement — Configuration cavaliers et paramétrage

Le remplacement du module LASER 3 (-A1) est une opération qui nécessite une préparation rigoureuse :

1. Photographiez l'unité d'origine (faces, étiquettes, connecteurs) et notez le S/N (120106540-02497) pour traçabilité.
2. Relevez la configuration des cavaliers internes (jumpers) sur la carte principale du module : ces cavaliers définissent les paramètres de sortie galvanomètre (amplitude, offset, gain), la fréquence de scan et l'interface logicielle. Une configuration différente = décalage du focus et des trajectoires de marquage.
3. Sauvegardez la configuration logicielle liée à ce module dans le PC de pilotage (fichier de calibration galvanomètre, paramètres de correction de champ — fichiers .cor ou équivalent VLM).
4. Sur le nouveau module, reproduisez à l'identique la configuration des cavaliers et rechargez les fichiers de calibration.
5. Vérifiez le focus et la géométrie de marquage sur pièce de test avant reprise de production — contrôle critique sur grille de calibration.

Notre équipe accompagne cette procédure à distance : 03 27 86 27 73.

Nos solutions de fourniture et maintenance

• ✅ Occasion testée : Module LASER 3 (-A1) — S/N 120106540-02497 vérifié dans nos ateliers — contrôle ports -X26/-X27/-X28/-X30, blindage, continuité électrique, intégrité mécanique. Prêt à réintégration sur ligne Mühlbauer.
• ✅ Réparation : Diagnostic LCU Rofin (carte processeur, interface galvanomètre, circuit de synchronisation) sous 24h — devis gratuit sous 48h.
• ✅ Assistance remplacement : Accompagnement à distance pour configuration cavaliers et vérification focus — 03 27 86 27 73.

Consultez également notre générateur Rofin PowerLine PC 20E (Eq. 40177582), le pupitre HMI Mühlbauer LASER 2 (LS 80193778) et nos cartes MB1244 Mühlbauer pour une maintenance complète de votre ligne LASER 3.
