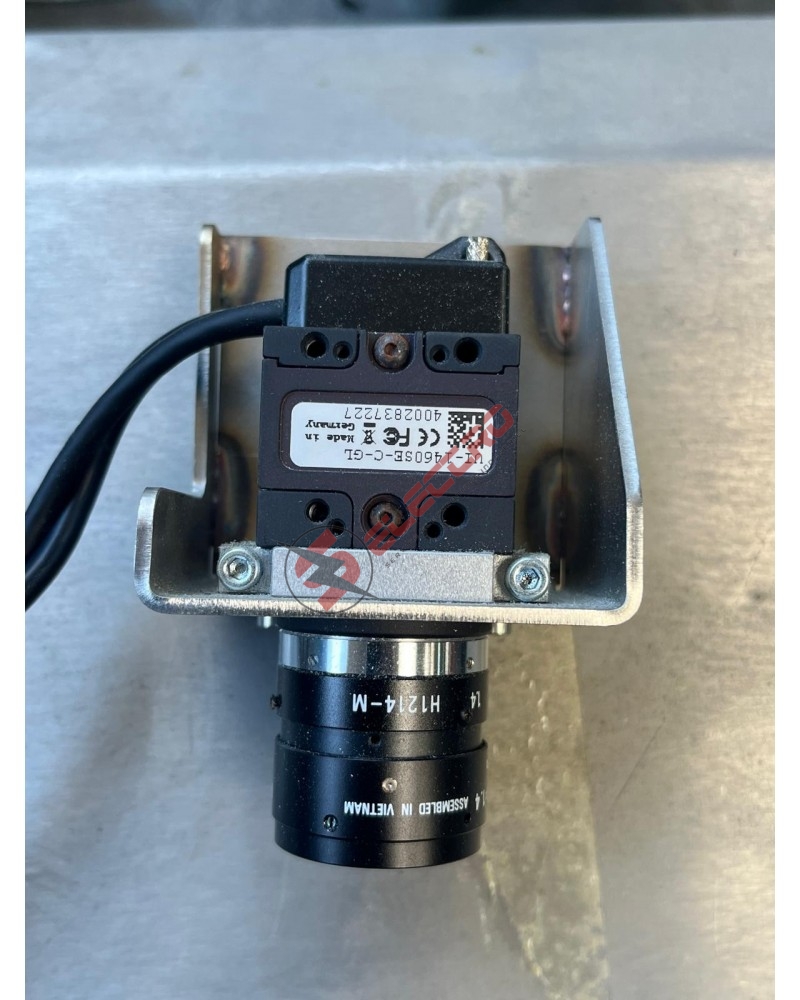

IDS uEye UI-1460SE-C-GL + Optique Ricoh H1214-M — Caméra Vision Industrielle 3,15 MP USB 2.0 (Mühlbauer)

La IDS uEye UI-1460SE-C-GL (S/N 4002837227 — Made in Germany) est une caméra industrielle USB 2.0 couleur 3,15 MP (2048 × 1536 pixels) de la gamme uEye SE (Standard Edition) d'IDS Imaging Development Systems GmbH, équipée de l'objectif Ricoh/Pentax H1214-M (focale fixe 12mm, ouverture f/1.4 — très lumineuse) et montée sur une équerre inox + adaptateur aluminium pour intégration sur ligne Mühlbauer. Dédiée au contrôle qualité optique (inspection position puces, lecture DataMatrix/QR, vérification intégrité composants). Interface USB 2.0 plug-and-play. Vis de blocage focus et iris pour stabilité malgré les vibrations machine. Conformité CE et FCC. Disponible en occasion testée — expédition sous 24/48h depuis la France (Nord, 59). 03 27 86 27 73

Modèle : IDS uEye UI-1460SE-C-GL — S/N 4002837227
Résolution : 3,15 MP — 2048 × 1536 pixels
Capteur : CMOS couleur haute sensibilité
Optique : Ricoh/Pentax H1214-M — 12mm f/1.4 (C-mount)
Interface : USB 2.0 — Plug-and-play PC industriel
Montage : Équerre inox + adaptateur aluminium (sur mesure Mühlbauer)
Conformité : CE — FCC

Expertise Shop-Elec : Fourniture Occasion | Réparation — devis gratuit sous 48h

État

Disponibilité

Garantie

Prix

Commander

Occasion Expédié par Shop-Elec (S-ELECTRO)

● Livraison 24/72h

6 mois Garantie — Retour atelier

Sur Devis

Contactez-nous

Réparation Expédié par Shop-Elec (S-ELECTRO)

● Prise en charge 24h

6 mois Garantie — Retour atelier

Sur Devis

Contactez-nous

Garanties sécurité

Politique de livraison

Politique retours

La description
Détails du produit

IDS uEye UI-1460SE-C-GL + Ricoh H1214-M — Caméra Vision Industrielle 3,15 MP Mühlbauer : Présentation technique complète

La IDS uEye UI-1460SE-C-GL (S/N 4002837227 — Made in Germany) est une caméra industrielle de la gamme uEye SE (Standard Edition) d'IDS Imaging Development Systems GmbH (Dimbacher Str. 10, 74182 Obersulm — Allemagne), équipée de l'objectif fixe Ricoh/Pentax H1214-M (12mm, f/1.4) et intégrée dans une ligne de production Mühlbauer High Tech International pour le contrôle qualité optique de composants sécurisés. L'ensemble caméra + optique + support est livré monté sur son équerre de fixation d'origine — prêt à réintégration sur ligne.

Identification et Traçabilité

Donnée	Valeur
Fabricant caméra	IDS Imaging Development Systems GmbH — Obersulm, Allemagne
Modèle	UI-1460SE-C-GL
Gamme	uEye SE (Standard Edition)
Numéro de série (S/N)	4002837227
Origine	Made in Germany
Résolution	3,15 MP — 2048 × 1536 pixels
Capteur	CMOS couleur haute sensibilité
Interface	USB 2.0
Optique montée	Ricoh/Pentax H1214-M — 12mm f/1.4 (C-mount)
Montage	Équerre acier inoxydable + adaptateur aluminium (sur mesure Mühlbauer)
Câble	Blindé — sortie par le dessus
Conformité	CE ✅ — FCC ✅ — Usage industriel intensif

Décodage de la référence IDS UI-1460SE-C-GL

La référence UI-1460SE-C-GL se décompose selon la nomenclature IDS uEye :

Code	Signification
UI	uEye — gamme de caméras industrielles IDS (USB / GigE / CameraLink)
1460	Numéro de modèle — identifie la famille capteur et le boîtier (3,15 MP CMOS)
SE	Standard Edition — boîtier compact standard (29 × 29 × 29 mm) — à distinguer des variantes LE (Lite), RE (Ruggedized), XS (extra-compact)
C	Color — capteur CMOS couleur (filtre de Bayer RGB intégré) — par opposition à M (Monochrome)
GL	Variante de capteur / shutter — peut indiquer le type de déclenchement optimisé pour la machine vision haute cadence (réduction des artéfacts de bougé sur pièces en défilement)

Optique Ricoh/Pentax H1214-M — Analyse technique

L'objectif Ricoh/Pentax H1214-M est un objectif fixe C-mount de référence en vision industrielle :

Spécification	Valeur	Importance industrielle
Focale	12 mm (fixe)	Champ de vue intermédiaire — adapté à l'inspection de composants à distance de travail courte/moyenne
Ouverture maximale	f/1.4	Très lumineuse — permet des temps d'exposition très courts (gel du mouvement sur pièces défilantes) sans éclairage excessif
Montage	C-mount	Standard industriel universel — compatible avec capteur uEye SE 1/2 ou 2/3"
Blocage focus	Vis de serrage dédiée	Maintient la mise au point même sous les vibrations de la machine Mühlbauer (convoyeurs indexeurs)
Blocage iris	Vis de serrage dédiée	Verrouille le diaphragme pour une exposition constante sur toute la production
Assemblage	Assembled in Vietnam	Production Ricoh/Pentax — qualité optique contrôlée fabricant

L'ouverture f/1.4 est un critère déterminant dans le contexte Mühlbauer : sur une ligne de personnalisation à cadence élevée les pièces défilent rapidement. Un temps d'exposition court (< 1ms) est nécessaire pour obtenir des images nettes sans flou de bougé. La grande ouverture f/1.4 permet d'atteindre ces temps d'exposition courts même avec un éclairage d'inspection modéré sans saturation du capteur CMOS.

Application sur ligne Mühlbauer — Contrôle qualité optique

Dans un système Mühlbauer de personnalisation de documents sécurisés la caméra UI-1460SE-C-GL assure généralement l'une ou plusieurs des fonctions suivantes :

Inspection de position des puces (chip positioning control) : vérification que le module puce est correctement centré dans sa cavité avant lamination — tolérance typique : ± 0 1 mm.
Lecture de codes DataMatrix et QR codes : décodage des codes d'identification individuels gravés ou imprimés sur les documents pour traçabilité unitaire.
Vérification d'intégrité des composants : détection des puces absentes mal orientées fissuréées ou des antennes RFID endommagées avant les étapes de personnalisation laser.
Contrôle de qualité du marquage laser : vérification post-marquage que le texte les codes-barres et les données variables sont lisibles et conformes aux spécifications (en lien avec le générateur PowerLine PC 20E et le LCU LASER 3).

Intégration USB 2.0 — Avantages et points d'attention

L'interface USB 2.0 simplifie l'intégration sur tout PC de contrôle industriel sans carte d'acquisition dédiée. Les pilotes IDS uEye (SDK IDS peak / uEye SDK) sont disponibles pour Windows et Linux. ⚠️ Points d'attention pour la maintenance : (1) Utilisez exclusivement un câble USB blindé de longueur ≤ 3m pour éviter les pertes de signal et les reconnexions intempestives. (2) Connectez la caméra directement sur un port USB 2.0 dédié du PC industriel — évitez les hubs USB partagés avec d'autres périphériques (perte de bande passante = trames manquantes). (3) Le pilote IDS uEye nécessite la désactivation de la gestion d'alimentation USB Windows (USB selective suspend) pour éviter les déconnexions en production.

Support de fixation sur mesure

L'ensemble est livré avec son support de fixation d'origine Mühlbauer : une équerre en acier inoxydable avec adaptateur en aluminium conçus pour positionner la caméra avec précision et répétabilité sur la ligne de production. Ce support garantit la constance de la distance de travail (et donc du champ de vue) entre les changements de campagne et les opérations de maintenance. La rigidité inox assure la stabilité de la mise au point (blocage focus H1214-M) malgré les vibrations de la ligne.

Nos solutions de fourniture et maintenance

✅ Occasion testée : Ensemble caméra UI-1460SE-C-GL + optique H1214-M + support Mühlbauer (S/N 4002837227) vérifié — test de connexion USB vérification image capteur intégrité optique. Expédié sous 24/48h.
✅ Réparation : Diagnostic caméra IDS (capteur connecteur USB électronique) — devis gratuit sous 48h.
✅ Conseil d'intégration : Assistance paramétrage SDK IDS uEye réglage iris/focus sur votre ligne Mühlbauer : 03 27 86 27 73.

Consultez également notre générateur Rofin PowerLine PC 20E, le LCU Rofin LASER 3 (-A1) et nos cartes MB1244 Mühlbauer pour maintenance complète de vos lignes de personnalisation.
