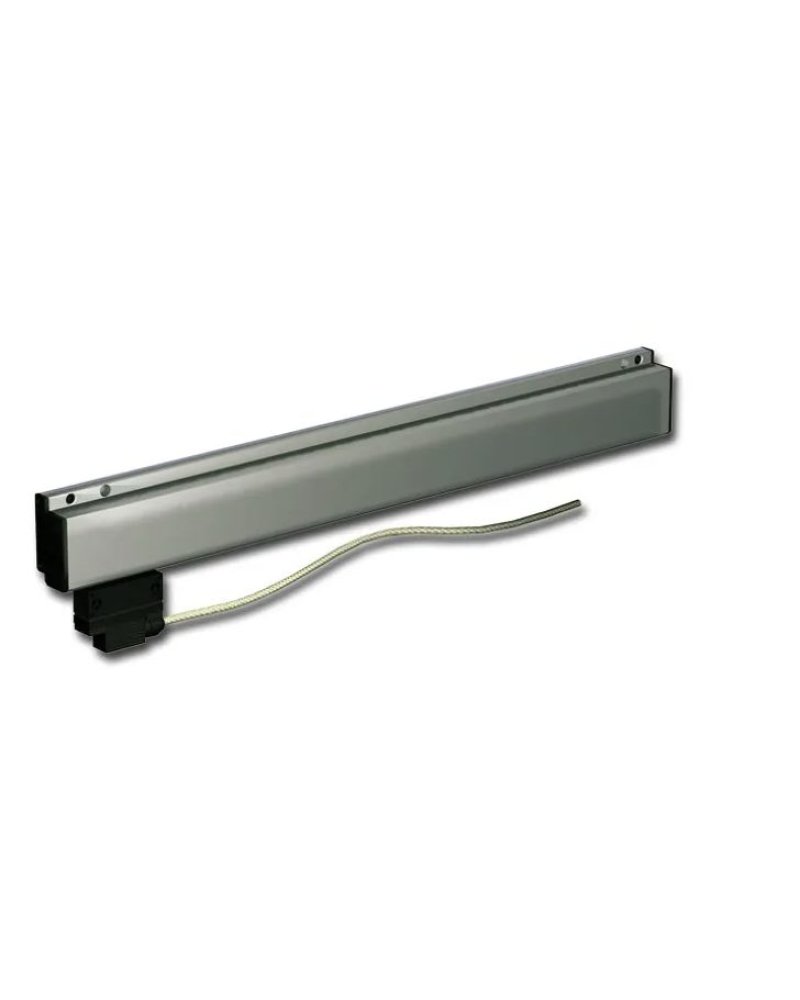

La Logan TGM131.005 est une tête de lecture linéaire à sortie TTL numérique 0,5 µm de la série TGM131 (Iskra Sistemi Lineari), équivalent direct de la règle Heidenhain LS323C en version TTL avec repère de référence codé à distance. Compatible avec la lecture des règles à pas 20 µm, elle délivre un signal carré différentiel 5V TTL (RS422) directement exploitable par les CN Fanuc, Siemens SINUMERIK, Heidenhain TNC et Mitsubishi MELDAS. Sa précision nominale de ±0,003 mm/m en fait l'une des références les plus précises de la gamme TGM131.
Expertise Shop-Elec : Fourniture en Neuf, selon disponibilité | Reconditionné garanti 6 mois | Échange standard | Réparation, prise en charge 24h
Expédition en 24/48h depuis notre stock France (Nord, 59). Livraison internationale dans plus de 200 pays. 03 27 86 27 73, urgences production.
La Logan TGM131.005 est une tête de lecture linéaire à sortie TTL numérique 0,5 µm de la série TGM131 (Iskra Sistemi Lineari), équivalent direct de la règle Heidenhain LS323C en version TTL avec repère de référence codé à distance. Compatible avec la lecture des règles à pas 20 µm, elle délivre un signal carré différentiel 5V TTL (RS422) directement exploitable par les CN Fanuc, Siemens SINUMERIK, Heidenhain TNC et Mitsubishi MELDAS. Sa précision nominale de ±0,003 mm/m en fait l'une des références les plus précises de la gamme TGM131.
Expertise Shop-Elec : Fourniture en Neuf, selon disponibilité | Reconditionné garanti 6 mois | Échange standard | Réparation, prise en charge 24h
Expédition en 24/48h depuis notre stock France (Nord, 59). Livraison internationale dans plus de 200 pays. 03 27 86 27 73, urgences production.
Garanties sécurité
Politique de livraison
Politique retours
La TGM131.005 est une tête de lecture linéaire à sortie numérique TTL 0,5 µm de la famille TGM131, produite par Iskra Sistemi Lineari (Slovénie). Cette tête constitue le remplacement direct de la règle Heidenhain LS323C (TTL, avec repère de référence codé à distance) et peut également se substituer à la LS303C (sinusoïdal courant) sur les machines dont la CN intègre un convertisseur de signal. Contrairement aux variantes sinusoïdales de la gamme (suffixe -SA), la TGM131.005 délivre un signal carré différentiel 5V TTL (RS422) lisible nativement par toutes les CN industrielles sans interpolateur externe. Sa résolution de 0,5 µm et sa précision de ±0,003 mm/m en font une référence de haute précision, surpassant les spécifications standard de la LS323C d'origine (±10 µm/m). Elle est couramment montée sur des centres d'usinage 5 axes Hermle B600, des rectifieuses planes Studer S40 avec CN Heidenhain TNC 640 et des fraiseuses Deckel Maho DMU 50 équipées de règles à repère de référence codé.
| Paramètre | Valeur |
|---|---|
| Référence fabricant | TGM131.005 |
| Marque | Logan (Iskra Sistemi Lineari) |
| Famille produit | Tête de lecture linéaire, série TGM131 |
| Équivalent Heidenhain direct | LS323C (TTL, RI codée) |
| Équivalent Heidenhain similaire | LS303C (sinusoïdal courant, avec RI codée) |
| Type de signal de sortie | Carré 5V TTL, conducteur de ligne différentiel (RS422) |
| Résolution | 0,5 µm |
| Précision | ±0,003 mm/m |
| Course utile maximale | 105 mm |
| Tension d'alimentation | 5 V ±5 % |
| Câble standard | 3 m (version armée disponible sur demande) |
| Raccordement | Connecteur mâle 12 pôles |
La TGM131.005 est compatible avec toute CN acceptant une entrée encodeur linéaire TTL 5V différentiel : Fanuc 30i, 31i, Siemens SINUMERIK 840D sl, Heidenhain TNC 530 et TNC 640, Mitsubishi MELDAS M700. Le connecteur est mâle 12 pôles : vérifiez le brochage côté CN avant toute commande. Pour un remplacement de règle Heidenhain LS323C, la substitution est directe sur le plan mécanique et électrique. Pour un remplacement de LS303C (sinusoïdal courant), vérifiez que la CN dispose bien d'une entrée TTL directe ou d'un convertisseur sinusoïdal-TTL interne. La précision de 0,5 µm implique un câble propre et non perturbé : utilisez la version armée si la tête est installée près d'une broche haute fréquence ou d'un variateur. Notre équipe est disponible au 03 27 86 27 73 pour toute vérification avant remplacement.
Besoin d'un devis ou d'une confirmation de compatibilité pour votre TGM131.005 ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez nos têtes de lecture et systèmes de mesure linéaire et nos codeurs rotatifs et résolveurs CNC.
