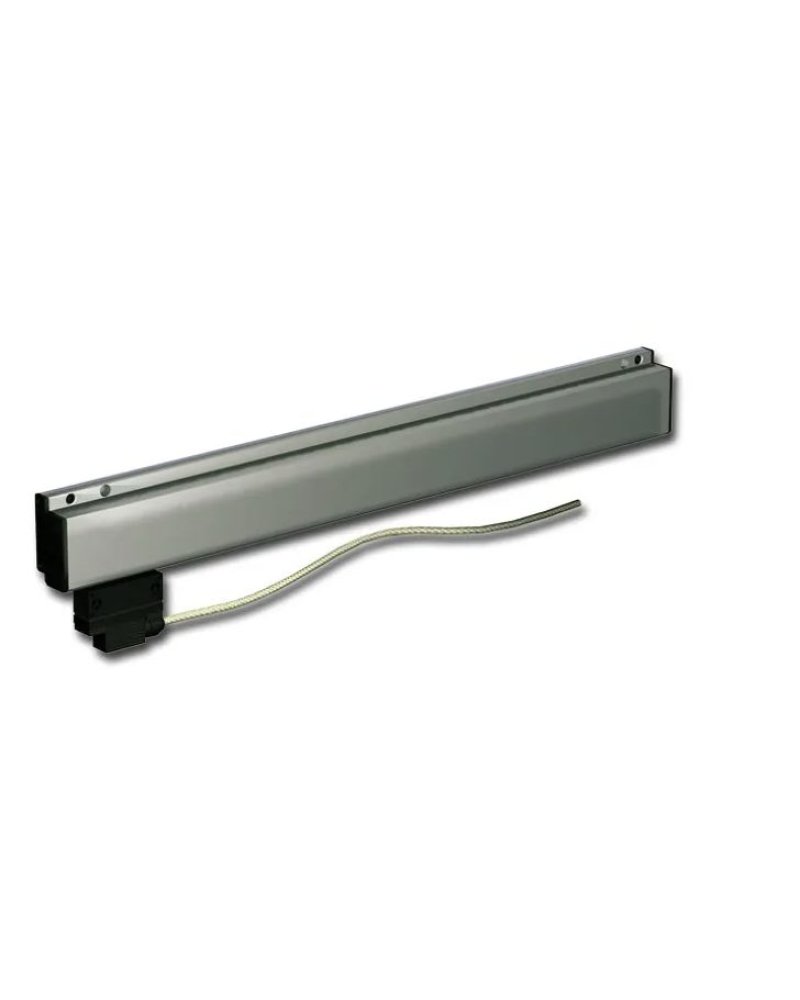

Logan TGM113.05-SA - Équivalent Mitutoyo AT112, 20µm

Logan TGM113.05-SA : Tête de Lecture Sinusoïdale, Période 20 µm, Précision 0,005 mm/m

La TGM113.05-SA est la variante haute précision de la série TGM113 à électronique sinusoïdale. Sa période de 20 µm (phases 10/10 µm) correspond au pas de la règle Mitutoyo AT112 et lui permet, après interpolation électronique, d'atteindre des résolutions de l'ordre du micron. Avec une précision garantie de +/- 0,005 mm/m, soit deux fois meilleure que la TGM113.10-SA, cette tête est réservée aux applications exigeant une mesure de déplacement fine : rectification cylindrique de précision, tournage de haute finition, usinage de composants optiques. Le signal sinusoïdal en courant de 7 à 16 µA est compatible avec les interpolateurs Heidenhain IK220, EXE605, EXE610 et les entrées analogiques des CN Fanuc 30i, Siemens SINUMERIK 840D sl. Cette tête est couramment montée sur des fraiseuses DMG Mori DMU 50, des centres d'usinage de haute précision Haas VF-2 avec règles de mesure ajoutées et des machines de micro-usinage équipées de CN Heidenhain TNC 640 pour le retour de position d'axe.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 4 jours ouvrés.
• ✅ Reconditionné garanti 6 mois : Testée sur banc de mesure, vérification du signal sinusoïdal et de la précision à 0,005 mm/m. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'une TGM113.05-SA reconditionnée et testée contre retour de votre tête défectueuse. Solution adaptée pour minimiser l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h. Nos techniciens traitent les défauts de signal, contamination du réseau optique et défaillances de l'électronique sinusoïdale.

Compatibilité et conseils d'installation

La TGM113.05-SA convient à tout interpolateur acceptant un signal sinusoïdal en courant : Heidenhain IK220, EXE605/610, entrées analogiques Fanuc 30i, Siemens SINUMERIK 840D. Sa période de 20 µm correspond exactement au pas des règles Mitutoyo de la gamme AT, ce qui facilite la substitution directe en conservant les mêmes gains d'interpolation. Notez que la TGM113.05-SA et la TGM113.10-SA utilisent toutes deux le connecteur mâle 9 pôles avec un signal sinusoïdal en courant : elles sont interchangeables électriquement, mais la différence de période (20 µm vs 40 µm) implique une reprogrammation du rapport d'interpolation sur la CN. Sur les machines de haute précision de type DMG Mori DMU 50 ou Haas VF-2 avec mesure additionnelle, préférez toujours la TGM113.05-SA à la variante .10 pour exploiter pleinement la résolution de l'interpolateur. Notre équipe est disponible au 03 27 86 27 73 pour vous conseiller dans le choix de variante.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 4 jours ouvrés
• ✅ Spécialiste systèmes de mesure CNC depuis 2009 : Conseil sur le choix entre variantes SA selon votre interpolateur et votre application
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Un doute sur la variante à choisir pour votre machine ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Consultez aussi l'ensemble de nos têtes de lecture et systèmes de mesure linéaire et nos codeurs et capteurs de mesure industriels.
