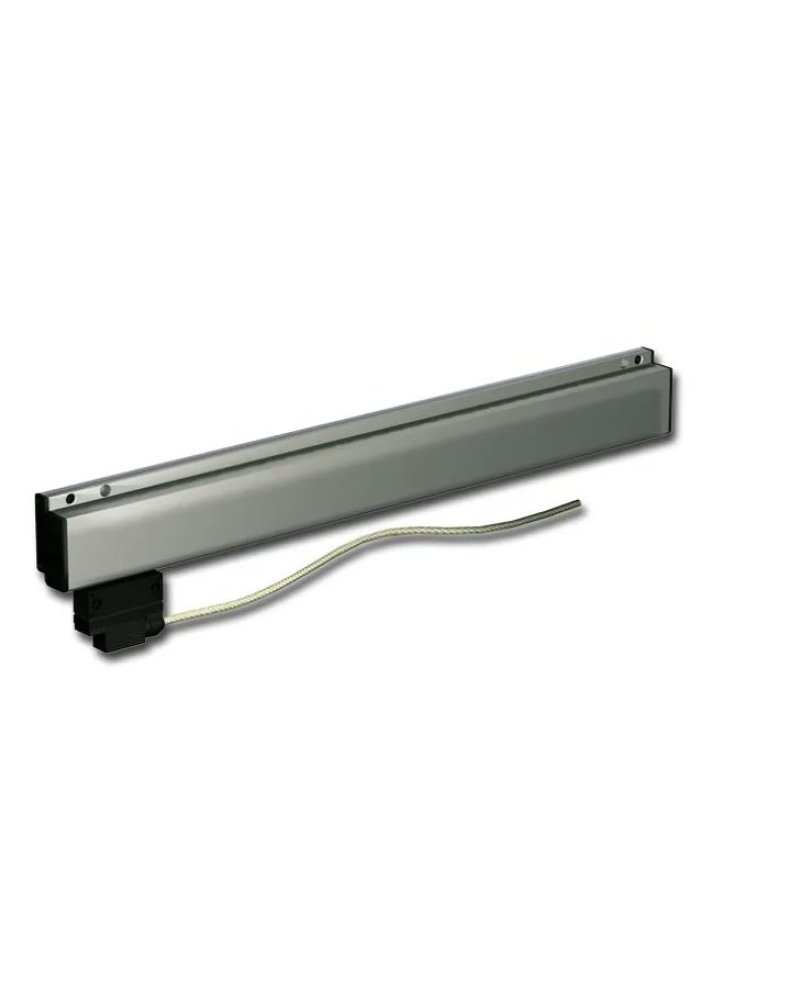

Logan TGM113.10-SA - Équivalent Mitutoyo AT112

Logan TGM113.10-SA : Tête de Lecture Sinusoïdale, Période 40 µm, Alternative Mitutoyo AT112

La TGM113.10-SA appartient à la famille des têtes de lecture linéaires Logan, série TGM113, produite par Iskra Sistemi Lineari (Slovénie), spécialiste européen des systèmes de mesure linéaire de précision. Ce capteur est dédié à la mesure de déplacement sur machines-outils CNC : il lit une règle graduée à pas de 40 µm et délivre un signal bicanal sinusoïdal en courant (phases A et B en quadrature à 90°) de 7 à 16 µA. Ce signal est directement exploitable par les interpolateurs Heidenhain IK220 et EXE610, les cartes d'acquisition Fanuc série A et les modules NCU Siemens SINUMERIK, sans adaptation électronique supplémentaire. La TGM113.10-SA représente une alternative sinusoïdale économique pour les machines initialement équipées de têtes Mitutoyo AT112 sur des règles à pas 40 µm, avec la possibilité de profiter d'une interpolation fine via le signal analogique. On la retrouve montée sur des rectifieuses planes Studer S21, des centres d'usinage Tornos Delta 12 et des tours CNC équipés d'une CN Fanuc 0i-MF pour la surveillance d'un axe linéaire de travail.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 4 jours ouvrés après expédition.
• ✅ Reconditionné garanti 6 mois : Tête de lecture testée sur banc, vérification du signal sinusoïdal, de la linéarité et du niveau de courant par canal. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'une TGM113.10-SA reconditionnée et testée contre retour de votre tête défectueuse. Solution idéale pour maintenir votre production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de signal, contamination optique et défaillances de l'électronique interne.

Compatibilité et conseils d'installation

La TGM113.10-SA est compatible avec tout interpolateur acceptant un signal sinusoïdal en courant autour de 11 µA : Heidenhain IK220, EXE610, cartes Fanuc série A et modules Siemens SINUMERIK. Le raccordement utilise un connecteur mâle 9 pôles : vérifiez la concordance du brochage avec l'interpolateur de votre machine avant installation. Pour un remplacement depuis une tête Mitutoyo AT112 en version TTL, notez que la TGM113.10-SA délivre un signal sinusoïdal en courant nécessitant un interpolateur adapté : si la machine dispose déjà d'un Heidenhain IK220 ou d'une carte Fanuc analogique, la substitution est directe. Vérifiez systématiquement le pas de la règle montée sur votre machine (40 µm) et l'état du cache-poussière : toute contamination par huile de coupe ou copeaux génère des erreurs de position immédiates sur l'axe concerné. Notre équipe spécialisée est disponible au 03 27 86 27 73 pour vous aider avant toute commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 4 jours ouvrés
• ✅ Expertise systèmes de mesure CNC depuis 2009 : Identification de la variante TGM113 correcte garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre TGM113.10-SA ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez aussi notre catalogue complet de têtes de lecture et systèmes de mesure linéaire ainsi que nos codeurs rotatifs et résolveurs CNC.
