Mazak CNC — Tosoku DPP01 006L20RCB : Sélecteur Rotatif Numérique Pupitre Mazatrol — Présentation technique complète

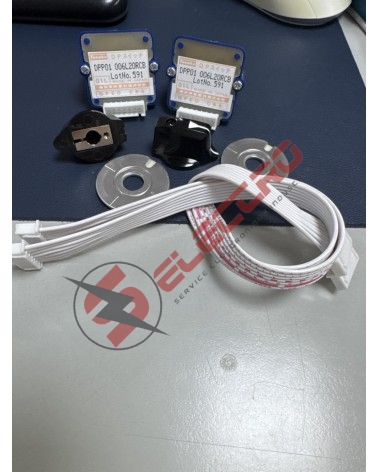

Le Tosoku DPP01 006L20RCB (Lot No. 135 / 591 — Made in Japan) est un commutateur rotatif à code numérique (DPスイッチ — DP Switch) de la gamme Tosoku série DP, fabriqué par Tokyo Sokuteikizai Co., Ltd.. Ce composant est un standard incontournable sur les pupitres opérateurs de machines-outils à commande numérique Mazak (gamme Mazatrol : Mazatrol M, T, Fusion, Matrix, SmoothX, etc.) et est également utilisé sur des manivelles électroniques déportées (MPG — Manual Pulse Generator) d'autres constructeurs CNC japonais. Son rôle est d'assurer la commutation fiable des modes de pilotage machine (sélection d'axe, valeur de pas d'incrément, pourcentage d'avance ou de vitesse de broche).

Caractéristiques techniques et Traçabilité

Décodage de la référence DPP01 006L20RCB

La nomenclature Tosoku série DP se décode ainsi : DPP01 = modèle de base de la gamme DP (DPスイッチ — commutateur rotatif numérique compact) ; 006 = nombre de positions de commutation (6 positions) ; L20 = type d'arbre L avec une longueur de 20mm ; RCB = spécification de contacts (R = contacts dorés, C = double face, B = configuration bornier). Ce codage confirme un sélecteur 6 positions, arbre 20mm, contacts or double face, câblage sur connecteur 7 broches.

Fonctions sur pupitre Mazak Mazatrol

Sur les pupitres opérateurs Mazak, le Tosoku DPP01 006L20RCB est typiquement utilisé dans deux configurations :

• Sélecteur d'axe (Axis Select) : Choix de l'axe à déplacer manuellement (X / Y / Z / A / B / C) en mode JOG ou MPG. Les 6 positions correspondent aux 6 axes maximum pilotables par la commande Mazatrol.
• Sélecteur d'incrément / Step (Step Select) : Choix du pas de déplacement par impulsion de manivelle (×1 / ×10 / ×100 / ×1000, etc.). La sortie code binaire/Gray permet à l'automate de lire la position sélectionnée avec une précision maximale.

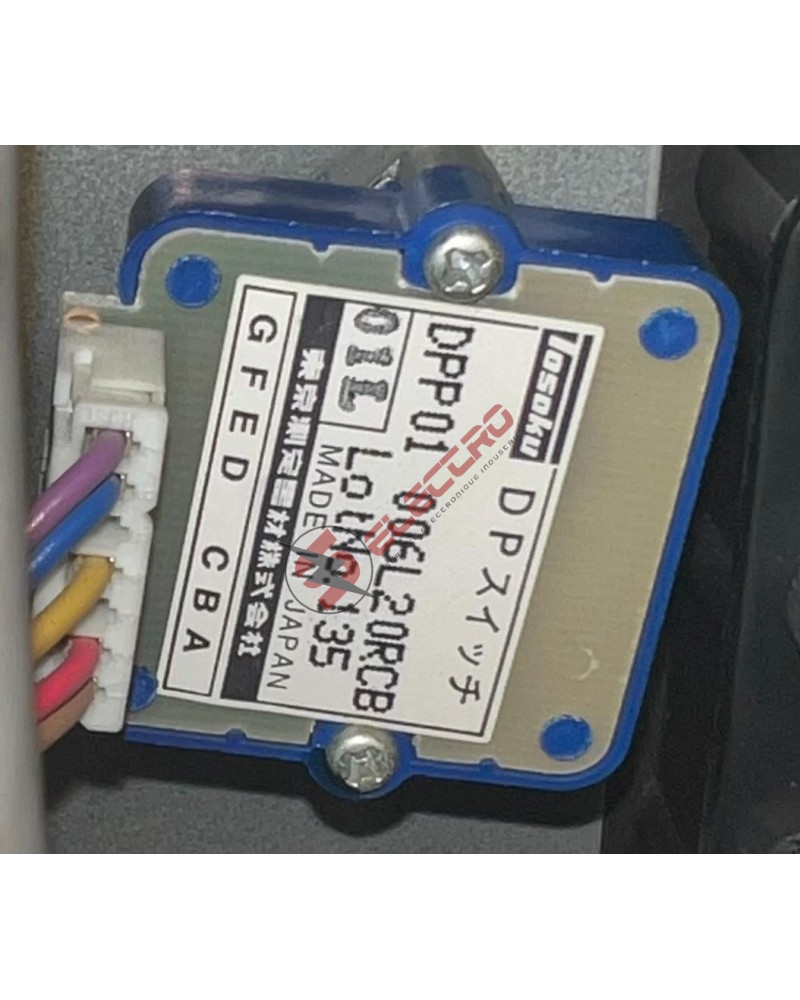

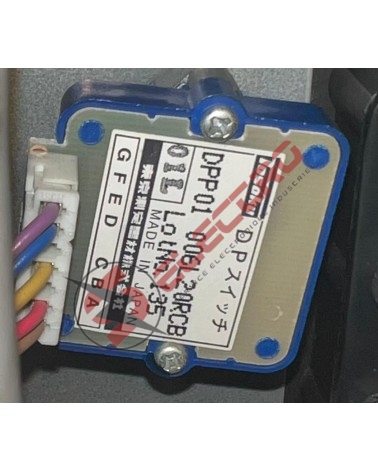

Le câblage standard du bornier 7 broches (G F E D C B A) correspond aux lignes d'encodage de position : G = commun (GND ou +V) — A à F = sorties de code (lecture par l'unité de commande CNC).

Fiabilité et contacts dorés

Les contacts dorés double face de la série DPP01 garantissent une résistance de contact inférieure à quelques milliohms sur toute la durée de vie du composant, même dans les environnements industriels chargés en huile ou en vibrations. C'est ce niveau de fiabilité qui justifie leur adoption par Mazak, Fanuc et d'autres constructeurs CNC exigeants pour les pupitres destinés à la production en 24/7.
