VALVE YUKEN DSG-01-3C4-D24-50

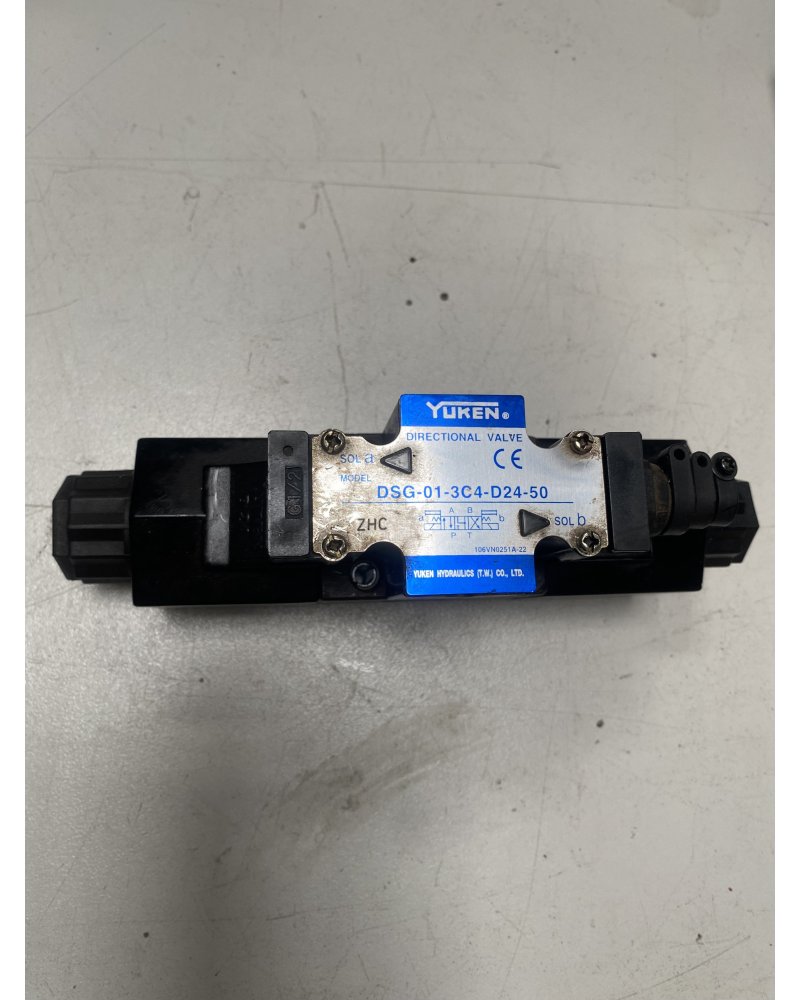

Yuken DSG-01-3C4-D24-50 — Électrodistributeur Hydraulique NG06 24V DC

Le DSG-01-3C4-D24-50 est un distributeur hydraulique à commande électromagnétique de la gamme DSG de Yuken Kogyo Co., Ltd., constructeur japonais fondé en 1943 et reconnu mondialement dans les composants hydrauliques industriels (distributeurs, pompes à pistons et à palettes, valves de pression). Son décodage complet : DSG = Directional Solenoid valve, port G (raccordement G-thread selon norme ISO 4401 sur embase) ; 01 = taille du corps NG06 (diamètre nominal 6 mm, débit nominal typique ~40 L/min selon pression) ; 3 = distributeur à 3 positions (gauche/neutre/droite) et 4 voies (P alimentation, T retour bâti, A et B sorties vérin) ; C4 = configuration de la position neutre : les deux sorties A et B sont reliées au retour bâti (T) — le vérin est flottant en position neutre, permettant son déplacement manuel ; D24 = bobines solénoïdes 24V DC (deux bobines pour les deux sens) ; 50 = variante de construction standard Yuken. Cette configuration neutre C4 (également notée Y sur d'autres constructeurs) est utilisée sur les vérins devant être déplacés manuellement lors de la maintenance ou de l'outillage de la machine. Le DSG-01-3C4-D24-50 équipe les circuits hydrauliques des machines-outils à commande hydraulique : tables hydrauliques de fraiseuses Mori Seiki, mandrins hydrauliques de tours Doosan et serrage d'outils des centres d'usinage Mazak Integrex et Okuma Multus.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Reconditionné garanti 6 mois — DSG-01-3C4-D24-50 testé fonctionnellement : vérification de la commutation électrique des deux solénoïdes 24V DC, contrôle de l'étanchéité interne et du débit. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard — Envoi d'un DSG-01-3C4-D24-50 reconditionné contre retour de votre distributeur défectueux. Solution recommandée pour relancer un circuit hydraulique CNC sans délai constructeur Yuken. Appelez le 03 27 86 27 73 pour l'échange en urgence.
• ✅ Neuf — Selon disponibilité. Yuken est une référence active — contactez-nous pour vérifier la disponibilité et le délai exact.
• ✅ Réparation — Devis gratuit sous 48h. Pannes courantes sur électrodistributeurs Yuken DSG : solénoïde grillé (vérifier la tension d'alimentation), tiroir bloqué par contamination hydraulique, fuites internes par usure du tiroir.

Compatibilité et conseils d'installation

La référence complète DSG-01-3C4-D24-50 doit être reproduite à l'identique lors du remplacement — chaque segment est critique pour la compatibilité hydraulique : remplacer par un 3C2 (position neutre différente) ou par un D220 (bobine 220V AC au lieu de 24V DC) crée immédiatement une incompatibilité avec votre circuit. Avant le remplacement, purgez le circuit hydraulique et dépressurisez complètement la ligne — les distributeurs hydrauliques travaillent à des pressions pouvant atteindre 250 bar sur certaines machines CNC. Après installation, purger l'air du circuit hydraulique est indispensable pour éviter les coups de bélier et les dommages aux joints du nouveau distributeur. Vérifiez que l'alimentation 24V DC de la bobine est propre (pas de surtension transitoire) — les bobines solénoïde Yuken sont sensibles aux pics de tension. Consultez notre catalogue de distributeurs hydrauliques Yuken DSG et composants hydrauliques CNC et nos actionneurs et capteurs industriels CNC.

Pourquoi commander chez Shop-Elec ?

• ✔ Stock immédiat en France — Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59)
• ✔ Expertise CNC et hydraulique depuis 2009 — Identification garantie avant envoi
• ✔ Livraison internationale — Plus de 200 pays via UPS, DHL, TNT
• ✔ Urgences production — 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis pour votre Yuken DSG-01-3C4-D24-50 ? Contactez notre équipe technique — Réponse sous 2 heures ouvrées.
