Le Siemens 6SE6420-2AB15-5AA1 est un variateur de fréquence de la série MICROMASTER 420 de Siemens, calibre 0,55 kW en alimentation 230 V monophasée. Très répandu dans l'industrie européenne, le MICROMASTER 420 pilote des moteurs asynchrones sur des applications de pompage, ventilation et convoyage léger.
- Référence fabricant : 6SE6420-2AB15-5AA1
- Marque : Siemens
- Série : MICROMASTER 420 (MM420)
- Puissance : 0,55 kW
- Alimentation : 230 V monophasée (1AC)
- Sortie moteur : 0–230 V triphasé
Expertise Shop-Elec : Fourniture en Neuf (selon disponibilité) | Reconditionné garanti 6 mois | Échange standard | Réparation — Prise en charge 24h
Expédition en 24/48h depuis notre stock France (Nord, 59). Livraison internationale dans plus de 200 pays. 03 27 86 27 73 — Urgences production.

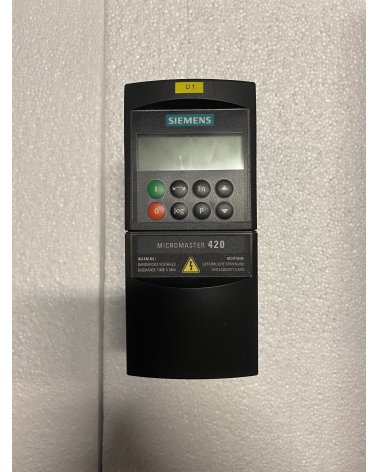

SIEMENS MICROMASTER 420 6SE6420-2AB15-5AA1
Le Siemens 6SE6420-2AB15-5AA1 est un variateur de fréquence de la série MICROMASTER 420 de Siemens, calibre 0,55 kW en alimentation 230 V monophasée. Très répandu dans l'industrie européenne, le MICROMASTER 420 pilote des moteurs asynchrones sur des applications de pompage, ventilation et convoyage léger.
- Référence fabricant : 6SE6420-2AB15-5AA1
- Marque : Siemens
- Série : MICROMASTER 420 (MM420)
- Puissance : 0,55 kW
- Alimentation : 230 V monophasée (1AC)
- Sortie moteur : 0–230 V triphasé
Expertise Shop-Elec : Fourniture en Neuf (selon disponibilité) | Reconditionné garanti 6 mois | Échange standard | Réparation — Prise en charge 24h
Expédition en 24/48h depuis notre stock France (Nord, 59). Livraison internationale dans plus de 200 pays. 03 27 86 27 73 — Urgences production.
État
Disponibilité
Garantie
Prix
Commander
RECONDITIONNÉ
Expédié par Shop-Elec (S-ELECTRO)
● En rupture de stock
6 mois Garantie
— Retour atelier
350,00 € HT
(420,00 € ttc)
Garanties sécurité
Politique de livraison
Politique retours
Siemens MICROMASTER 420 6SE6420-2AB15-5AA1 — Variateur 0,55 kW 230V Monophasé
Le 6SE6420-2AB15-5AA1 est le plus compact de la gamme MICROMASTER 420 de Siemens. Le décodage de la référence : 6SE6420 = MICROMASTER 420, 2 = alimentation simple tension, AB = 200–240 V monophasé, 15 = 0,55 kW (150 W → arrondi à 0,55 kW dans la nomenclature Siemens), 5AA1 = version standard sans filtre CEM intégré. Le MICROMASTER 420 est l'un des variateurs de fréquence les plus répandus en Europe, déployé depuis les années 2000 dans les applications industrielles de faible puissance : pompes de circulation, ventilateurs de process, petits convoyeurs, agitateurs et machines spéciales. Sa mise en service rapide via les paramètres P (P0010, P0100, P0304, P0305, P0307, P0310, P1082, P1120, P1121) et sa robustesse en ont fait un standard industriel. Le mode de contrôle linéaire U/f (P1300 = 0) est le plus utilisé pour les applications sans exigence de couple précis ; le contrôle vectoriel sans capteur (P1300 = 20) est disponible pour les applications à couple élevé en basse vitesse. Ce variateur est compatible avec les automates Siemens S7 via interface analogique ou USS/PROFIBUS (en option). On le retrouve sur des équipements HVAC industriels, des machines de traitement de surface et des lignes d'emballage légères partout en Europe.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Référence fabricant | 6SE6420-2AB15-5AA1 |
| Marque | Siemens |
| Série | MICROMASTER 420 (MM420) |
| Puissance nominale | 0,55 kW |
| Tension alimentation | 200–240 V monophasé (1AC) |
| Tension sortie moteur | 0–230 V triphasé |
| Fréquence de sortie | 0 – 650 Hz |
| Modes de contrôle | U/f linéaire (P1300=0), vectoriel sans capteur (P1300=20) |
| Interface de communication | USS série (standard), PROFIBUS (option) |
Nos solutions de fourniture et maintenance
- ✅ Neuf — Selon disponibilité ; contactez notre équipe au 03 27 86 27 73 pour vérifier le stock 6SE6420-2AB15-5AA1.
- ✅ Reconditionné garanti 6 mois — 6SE6420-2AB15-5AA1 testé en charge sur banc moteur : vérification U/f, contrôle thermique, affichage défaut et révision condensateurs. Expédié sous 24/48h depuis notre stock France (Nord, 59).
- ✅ Échange standard — Envoi d'un 6SE6420-2AB15-5AA1 reconditionné et testé contre retour de votre variateur défectueux sous 10 jours.
- ✅ Réparation — Devis gratuit sous 48h. Pannes courantes MM420 : condensateurs bus DC hors cote (F0002/F0003), transistors IGBT défaillants (F0001), ventilateur hors service (F0004), alimentation interne 24V défectueuse.
Codes d'erreur courants et diagnostic rapide
| Code défaut | Signification | Cause probable | Action recommandée |
|---|---|---|---|
| F0001 | Surintensité sortie | Court-circuit moteur, câblage HS, IGBT défaillants | Vérifier câblage moteur et isolation ; diagnostic Shop-Elec si F0001 moteur déconnecté |
| F0002 | Surtension bus DC | Décélération trop rapide (P1121 trop faible), résistance freinage absente | Augmenter P1121 (temps décélération) ou connecter résistance de freinage |
| F0003 | Sous-tension bus DC | Chute tension secteur, condensateurs bus vieillis | Vérifier alimentation secteur ; remplacement condensateurs si UV persistant |
| F0004 | Surchauffe variateur | Ventilateur hors service, température ambiante excessive | Vérifier ventilateur interne et ventilation armoire ; nettoyer les grilles |
Pour un diagnostic approfondi, contactez notre équipe au 03 27 86 27 73.
Paramètres clés de configuration
| Paramètre | Description | Valeur typique |
|---|---|---|
| P0100 | Fréquence réseau (Europe/US) | 0 = 50 Hz (Europe) |
| P0304 | Tension nominale moteur | Valeur plaque moteur (ex. 230V) |
| P0305 | Courant nominal moteur | Valeur plaque moteur (A) |
| P0307 | Puissance nominale moteur | Valeur plaque moteur (kW) |
| P1082 | Fréquence maximale | 50 Hz (standard), 60 Hz (US) |
| P1120 | Temps d'accélération | 10 s (par défaut) |
| P1121 | Temps de décélération | 10 s (par défaut) |
Compatibilité et conseils d'installation
Le 6SE6420-2AB15-5AA1 est la version sans filtre CEM intégré. Si votre installation nécessite la conformité CEM (directive EN 61800-3), ajoutez un filtre CEM externe (référence Siemens 6SE6400-2FA00-6AB0 pour 0,55 kW). Avant remplacement, notez les paramètres utilisateur via P0003=3 (accès expert) puis relevez tous les paramètres modifiés depuis les valeurs d'usine. Retrouvez nos variateurs Siemens MICROMASTER en stock, nos variateurs Siemens SINAMICS G120 (gamme successeur) et contactez notre équipe pour un conseil de migration MICROMASTER → SINAMICS.
Pourquoi commander chez Shop-Elec ?
- ✔ Stock immédiat en France — Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59)
- ✔ Expertise automatisation depuis 2009 — Identification garantie avant envoi, support diagnostic inclus
- ✔ Livraison internationale — Plus de 200 pays via UPS, DHL, TNT
- ✔ Urgences production — Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)
Besoin d'un devis pour votre 6SE6420-2AB15-5AA1 ? Contactez notre équipe technique — Réponse sous 2 heures ouvrées.
