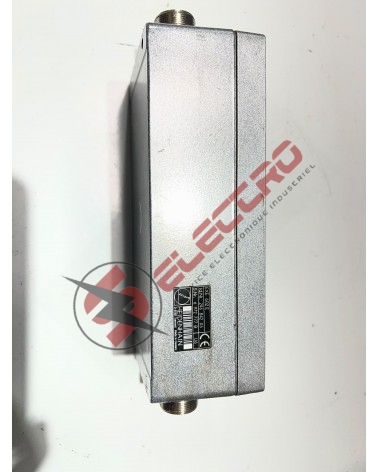

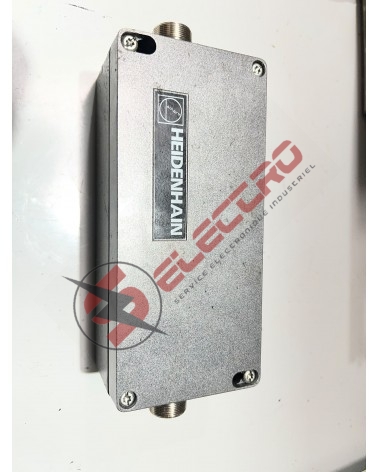

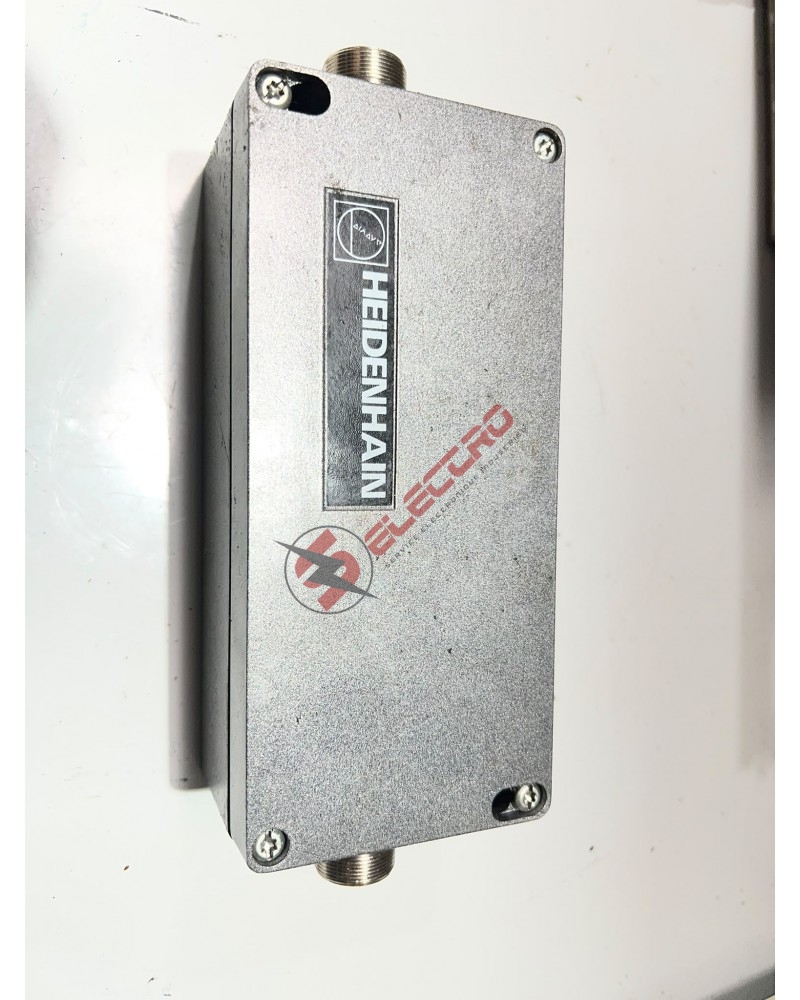

Heidenhain EXE 602 E (Id.Nr. 246 842 03) : Unité de Digitalisation Sinus-TTL

Heidenhain EXE 602 E : Boîtier de Digitalisation Sinus vers TTL, Entrée 11 µApp

Le Heidenhain EXE 602 E (Id.Nr. 246 842 03, S.Nr. 6 972 777 B, indice U6) appartient à la gamme EXE 600 de DR. JOHANNES HEIDENHAIN GmbH, fabricant allemand de référence en systèmes de mesure et de commande numérique. Ce boîtier s'intercale sur le câblage entre le capteur de position physique d'une machine-outil (règle de mesure linéaire ou codeur rotatif) et la commande numérique d'axe, où il convertit les signaux analogiques sinusoïdaux en courant, d'une amplitude crête-à-crête d'environ 11 µApp, en signaux logiques numériques carrés de type TTL, compatibles différentiels RS-422. Une précision technique distingue l'EXE 602 E des autres membres de la gamme EXE 600 : il numérise le signal sans multiplication de résolution (sans interpolation), contrairement aux modèles EXE 610 ou EXE 660, qui appliquent un facteur d'interpolation électronique (5x, 10x, 20x ou plus) pour affiner la résolution physique du capteur associé. L'EXE 602 E convient donc particulièrement aux installations où la résolution native du capteur, une fois convertie en TTL, est déjà suffisante pour les besoins de la commande numérique. La fréquence d'entrée maximale acceptée est de 50 kHz, pour une alimentation de 5 V DC (±5 %) et une consommation de 90 à 120 mA selon la configuration d'axe. Le boîtier rectangulaire en fonte d'aluminium brute, robuste et blindé contre les interférences électromagnétiques d'atelier, affiche un indice de protection IP65, totalement étanche à la poussière et aux projections d'eau ou de fluides de coupe sous tous les angles. Il comporte deux embases de connexion cylindriques filetées disposées à chaque extrémité axiale : une embase mâle d'entrée type M23 à 9 broches pour recevoir le câble de la règle de mesure, et une embase mâle de sortie type M23 à 12 broches pour rediriger le train d'impulsions TTL vers l'automate ou la carte d'axe. Une vis de mise à la masse (M4), obligatoire sur le flanc latéral du châssis, garantit la continuité du blindage électrique global. L'ouverture du boîtier s'effectue par quatre vis d'angle en façade pour la maintenance électrique. Ce type de convertisseur s'utilise notamment avec des têtes de lecture linéaires à signal sinusoïdal en courant 11 µA, telles que les têtes des séries TGM113-SA, TGM131-SA ou TGM133-SA proposées dans notre catalogue de systèmes de mesure linéaire.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Boîtier d'occasion contrôlé avant expédition sur banc dédié, vérification de la conversion sinus vers TTL et de l'étanchéité du boîtier. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un EXE 602 E reconditionné et testé contre retour de votre unité défectueuse, pour limiter l'arrêt de votre axe de mesure.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de conversion de signal, les pannes d'alimentation 5 V et les problèmes d'étanchéité du boîtier.

Compatibilité et conseils d'installation

Avant de commander cette unité, vérifiez que votre capteur d'origine délivre bien un signal sinusoïdal en courant d'environ 11 µApp, et que votre application ne nécessite pas de multiplication de résolution supplémentaire, l'EXE 602 E fonctionnant sans interpolation contrairement aux EXE 610 ou EXE 660. Les connecteurs M23 (9 broches en entrée, 12 broches en sortie) doivent correspondre au câblage existant de votre machine : vérifiez le brochage avant remplacement. La vis de mise à la masse M4 sur le flanc du boîtier est indispensable au bon fonctionnement du blindage électromagnétique : ne négligez pas son raccordement lors de la réinstallation. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans la vérification de compatibilité, y compris pour le schéma de brochage complet des prises M23, avant commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste systèmes de mesure Heidenhain depuis 2009 : Vérification de la conversion de signal garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis, du schéma de brochage complet ou d'une vérification de compatibilité pour votre Heidenhain EXE 602 E ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez notre catalogue de têtes de lecture et systèmes de mesure linéaire ainsi que nos codeurs rotatifs et résolveurs.
