Carte de régulation analogique Siemens SIMODRIVE 6SC6000-0NA02 (indices N O P, version 6 A à roues codeuses)

Siemens 6SC6000-0NA02 indices N O P : Carte SIMODRIVE 6SC60 à roues codeuses, cartes filles 6 A

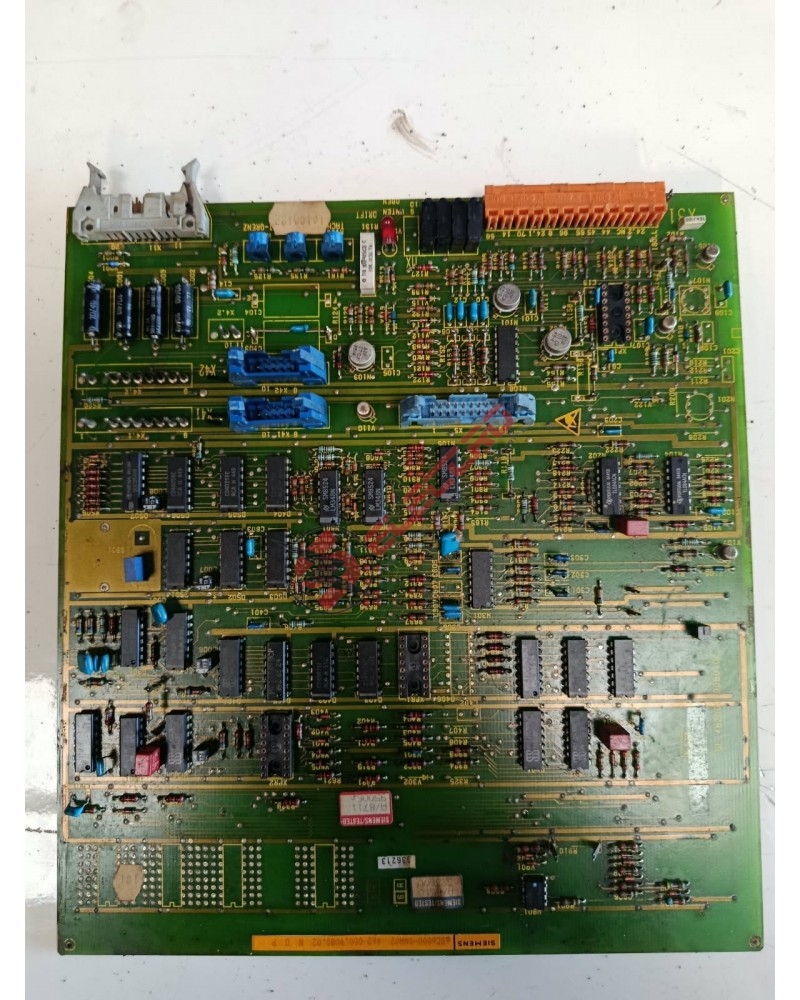

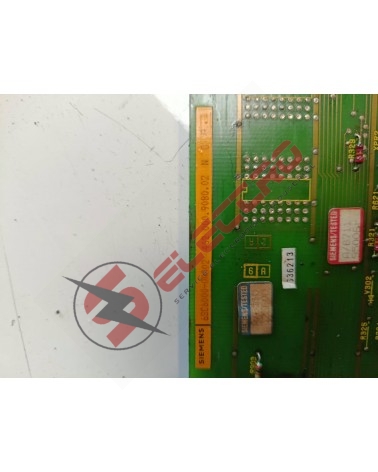

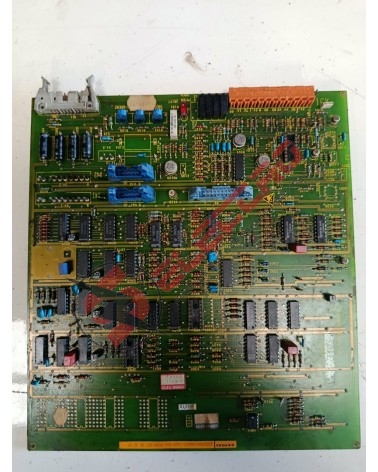

Cette fiche décrit une autre exécution du 6SC6000-0NA02, toujours en indices N O P, pour les variateurs de positionnement SIMODRIVE 6SC60 de type AC-FDD. Le circuit imprimé vert multicouche porte en partie inférieure deux sous-modules d'adaptation miniatures à étiquettes SIEMENS/TESTED, accompagnés du marquage 6 A, qui permettent d'adapter la dynamique de commande au servomoteur. On y trouve de nombreux amplificateurs opérationnels discrets, des commutateurs rotatifs de codage bleus en haut à gauche, les connecteurs de bus bleus X41 et X42 et un grand bornier orange amovible en haut à droite. Les pistes analogiques bas niveau sont blindées pour résister aux perturbations de l'armoire. On l'utilise pour la maintenance de tours et de fraiseuses de première génération Siemens, par exemple des machines Heller ou Wotan.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Occasion : Carte d'origine Siemens en stock, identifiée et contrôlée par nos techniciens avant expédition, avec relevé des indices N O P.
• ✅ Neuf : Selon disponibilité, contactez-nous pour connaître l'état du stock sur cette référence
• ✅ Reconditionné garanti 6 mois : Remise en état par nos techniciens CNC, contrôle de la boucle de régulation et des cartes filles, expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'une carte reconditionnée contre retour de votre module défectueux. Appelez le 03 27 86 27 73 pour une prise en charge en urgence.
• ✅ Réparation : Devis gratuit sous 48h. Nos techniciens interviennent sur les amplificateurs analogiques vieillis, les potentiomètres et les connecteurs de bus.

Compatibilité et conseils d'installation

Ici, ce sont les commutateurs rotatifs bleus qui demandent de l'attention : notez leur position avant la dépose, puis reproduisez-la sur la carte de remplacement, car ils codent la configuration de l'axe. Vérifiez la valeur 6 A inscrite sur les deux cartes filles de calibrage : elle doit correspondre à celle de votre installation. Photographiez les connecteurs bleus X41 et X42 ainsi que le bornier orange du haut, dont le câblage conditionne les signaux de commande et de rétroaction. La poignée d'éjection grise se trouve dans l'angle supérieur gauche : servez-vous-en pour ne pas contraindre le connecteur arrière. Après remplacement, contrôlez les potentiomètres DRIFT, I-ANTEIL et -GRENZ. Notre équipe répond au 03 27 86 27 73.
