Module de puissance Siemens 6SC6170-0FC00

Siemens 6SC6170-0FC00 : Module de puissance SIMODRIVE 610 AC-FDD 70 A / 140 A

Le 6SC6170-0FC00 est un module d'étage de puissance lourd d'origine Siemens, fabriqué en Allemagne et destiné aux châssis modulaires de la gamme SIMODRIVE 610 AC-FDD (Feed Drive). Calibré pour 70 A en fonctionnement continu et 140 A de crête (Type I), il gère la distribution et la commutation d'énergie pour piloter les servomoteurs d'avance AC et les moteurs brushless des machines-outils CNC. Les 140 A disponibles couvrent les phases d'accélération d'axes, là où les pointes de courant sont les plus sévères. Sa référence de fabrication est 462 017.9052.00, imprimée sur la bande orange du circuit imprimé. Il est proposé ici en état occasion pour le maintien en service d'entraînements de première génération.

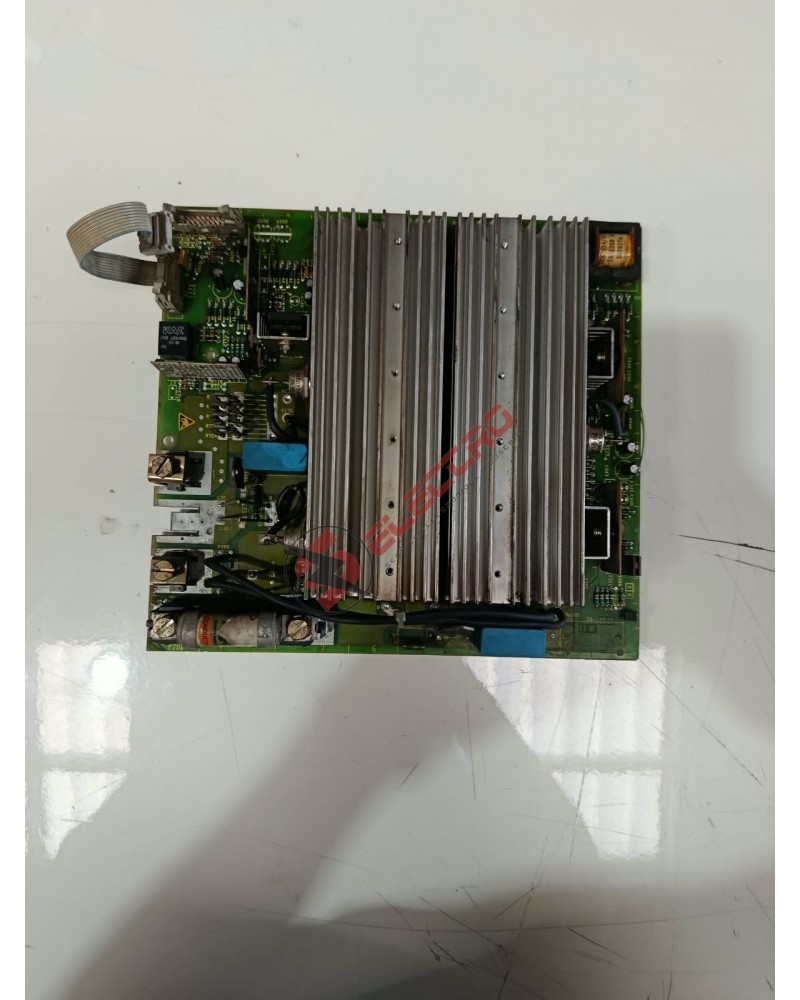

La carte repose sur un grand circuit imprimé vert multicouche surmonté de deux larges radiateurs en aluminium extrudé à ailettes parallèles verticales. Ces blocs thermiques refroidissent de façon passive les transistors de puissance et les diodes fixés en dessous, essentiels pour encaisser les pics de courant lors des usinages, et ils sont optimisés pour s'aligner avec le flux de ventilation de l'armoire. On y trouve aussi un transformateur d'impulsions encapsulé en partie haute à droite, un réseau de condensateurs chimiques de filtrage, un gros condensateur axial en sous-face et un câble plat souple gris à connecteur multibroches qui renvoie les signaux logiques vers le rack de contrôle. Les bornes de puissance à vis, montées sur isolateurs sur la gauche, sécurisent le câblage à fort ampérage contre les vibrations.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf : Selon disponibilité. Contactez-nous pour connaître le délai de fourniture.
• ✅ Occasion : Module d'origine Siemens, identifié et vérifié avant expédition, disponible depuis notre stock France (Nord, 59).
• ✅ Reconditionné garanti 6 mois : Remis en état par nos techniciens CNC, avec contrôle des transistors de puissance, des diodes, du transformateur d'impulsions et des condensateurs, expédié sous 24/48h.
• ✅ Échange standard : Envoi d'un module équivalent contre retour de votre étage de puissance défectueux. Solution rapide pour remettre l'axe en production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens établissent un diagnostic et un devis sans engagement.

Compatibilité et conseils d'installation

Ce module est un étage de forte puissance : comparez la référence 6SC6170-0FC00 et la référence de fabrication de la bande orange (sur notre exemplaire : 462 017.9052.00) avec celles de votre carte avant toute commande. Vérifiez que le calibre de 70 A continu et 140 A de crête correspond bien à votre entraînement et à votre servomoteur, sans extrapoler depuis un module de calibre voisin. À ces niveaux de courant, le câblage est critique : repérez chaque conducteur avant la déconnexion, contrôlez l'état des bornes à vis et des isolateurs, et resserrez l'ensemble au remontage pour éviter tout échauffement ou desserrage sous vibrations. Reconnectez la nappe grise de liaison logique dans son sens d'origine et assurez-vous que son connecteur est bien enfiché. Avec un poids d'environ 2,28 kg, le module doit être soutenu pendant la dépose. Respectez la décharge complète des condensateurs avant d'intervenir, et vérifiez que les deux radiateurs restent alignés avec le flux d'air de l'armoire. Pour valider la compatibilité avec votre installation, appelez notre équipe au 03 27 86 27 73.
