Module de puissance Siemens 6SC6120-0FE00

Siemens 6SC6120-0FE00 : Module de puissance SIMODRIVE 610 AC-FDD 20 A / 40 A

Le 6SC6120-0FE00 est un module de puissance (Leistungsteil) d'origine Siemens, fabriqué en Allemagne pour la gamme de servovariateurs triphasés SIMODRIVE 610 AC-FDD (Feed Drive). Il constitue l'étage de puissance d'un axe : il commute les courants vers le servomoteur et délivre l'énergie nécessaire à l'asservissement dynamique de l'axe d'une machine-outil CNC. Avec ses 20 A en régime continu et ses 40 A de pointe, il pilote 1 axe par carte. Référencé en usine 462 012.9024.00, ce module est proposé en état occasion pour le dépannage des machines équipées d'entraînements SIMODRIVE 610.

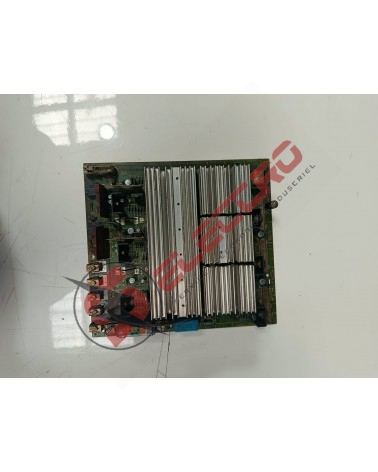

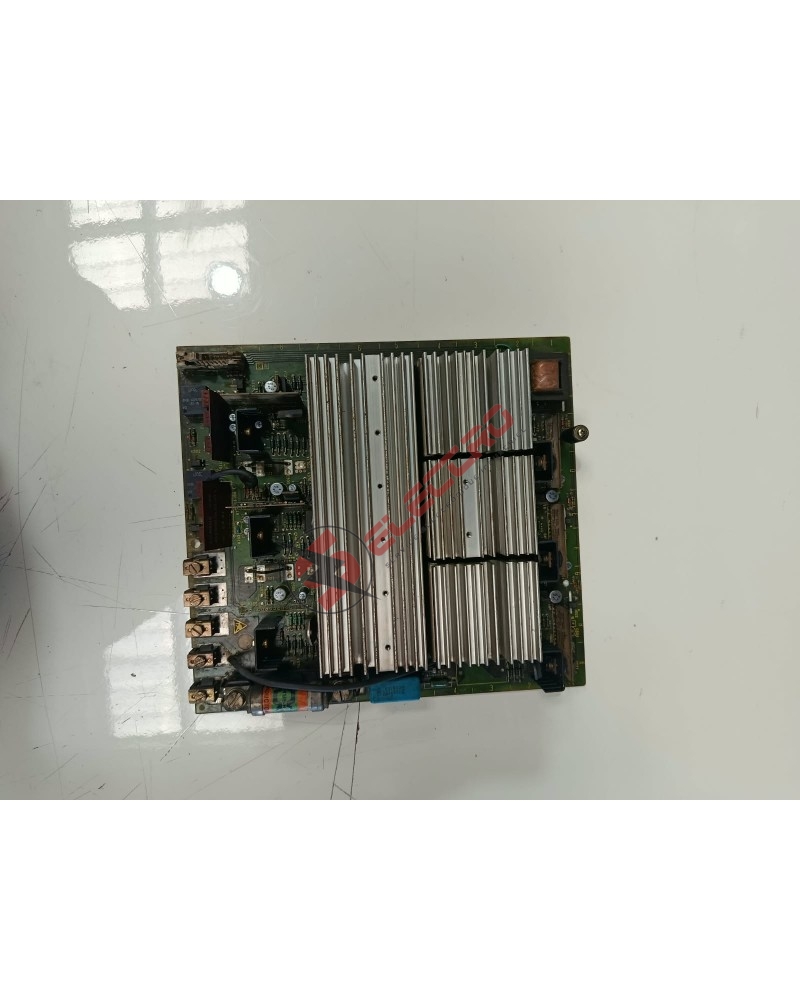

Physiquement, la carte est un large circuit imprimé vert très peuplé. Plusieurs blocs dissipateurs en aluminium à ailettes verticales, répartis en sections distinctes, évacuent la chaleur des semi-conducteurs de puissance pendant les cycles d'usinage intensifs, par dissipation passive et grâce au flux d'air forcé de l'armoire. La base de la carte accueille de gros condensateurs de filtrage chimiques, un condensateur de lissage bleu de type axial, des diodes de puissance, des résistances de charge blindées et les circuits d'attaque des transistors. Six bornes de puissance à vis, montées sur des isolateurs noirs le long de la bordure gauche, permettent le raccordement direct des câbles de puissance.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf : Selon disponibilité. Contactez-nous pour connaître le délai de fourniture.
• ✅ Occasion : Module d'origine Siemens, identifié et vérifié avant expédition, disponible depuis notre stock France (Nord, 59).
• ✅ Reconditionné garanti 6 mois : Remis en état par nos techniciens CNC, avec contrôle des semi-conducteurs de puissance, des diodes et des condensateurs de filtrage, expédié sous 24/48h.
• ✅ Échange standard : Envoi d'un module équivalent contre retour de votre étage de puissance défectueux. Solution rapide pour limiter l'arrêt de l'axe et de la production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens établissent un diagnostic et un devis sans engagement.

Compatibilité et conseils d'installation

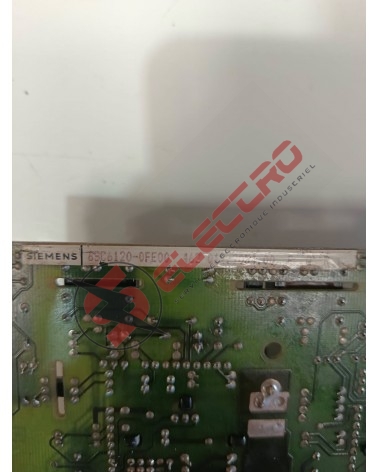

Avant de commander, relevez la référence 6SC6120-0FE00 sur votre module ainsi que la référence de fabrication sérigraphiée sur le circuit imprimé (sur notre exemplaire : 462 012.9024.00), et comparez-les. Le calibre est déterminant : ce module délivre 20 A en continu et 40 A en pointe, et il doit correspondre à l'axe concerné et au servomoteur associé. Ne supposez pas qu'un module de calibre supérieur de la même gamme soit interchangeable sans vérification. Intervenez hors tension et attendez la décharge complète des condensateurs de filtrage avant de toucher aux bornes de puissance. Repérez le câblage des six bornes à vis avant la déconnexion et resserrez-les soigneusement au remontage, car un serrage insuffisant sur des courants élevés provoque un échauffement. Avec un poids d'environ 2,2 à 2,5 kg, le module se manipule à deux mains lors de la dépose. Enfin, contrôlez la propreté des dissipateurs et le flux d'air de l'armoire : des ailettes encrassées dégradent le refroidissement des semi-conducteurs. Pour confirmer la compatibilité avec votre armoire, appelez notre équipe au 03 27 86 27 73.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours
• ✅ Expertise CNC depuis 2009 : Identification vérifiée avant envoi, support diagnostic inclus
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre 6SC6120-0FE00 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Retrouvez aussi nos servo drives et amplificateurs d'axe, nos servomoteurs AC brushless et nos convertisseurs et alimentations bus DC.
