Carte de commande analogique 3 axes Siemens SIMODRIVE 210 6RB2100-0NA21

Siemens 6RB2100-0NA21 : Carte de commande analogique 3 axes SIMODRIVE 210

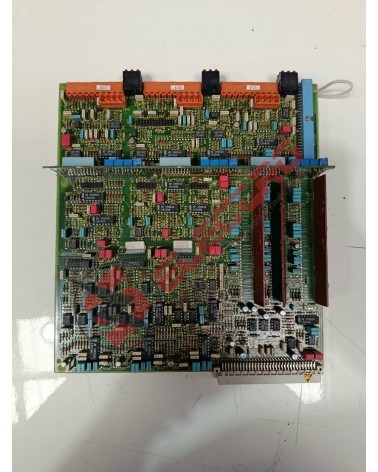

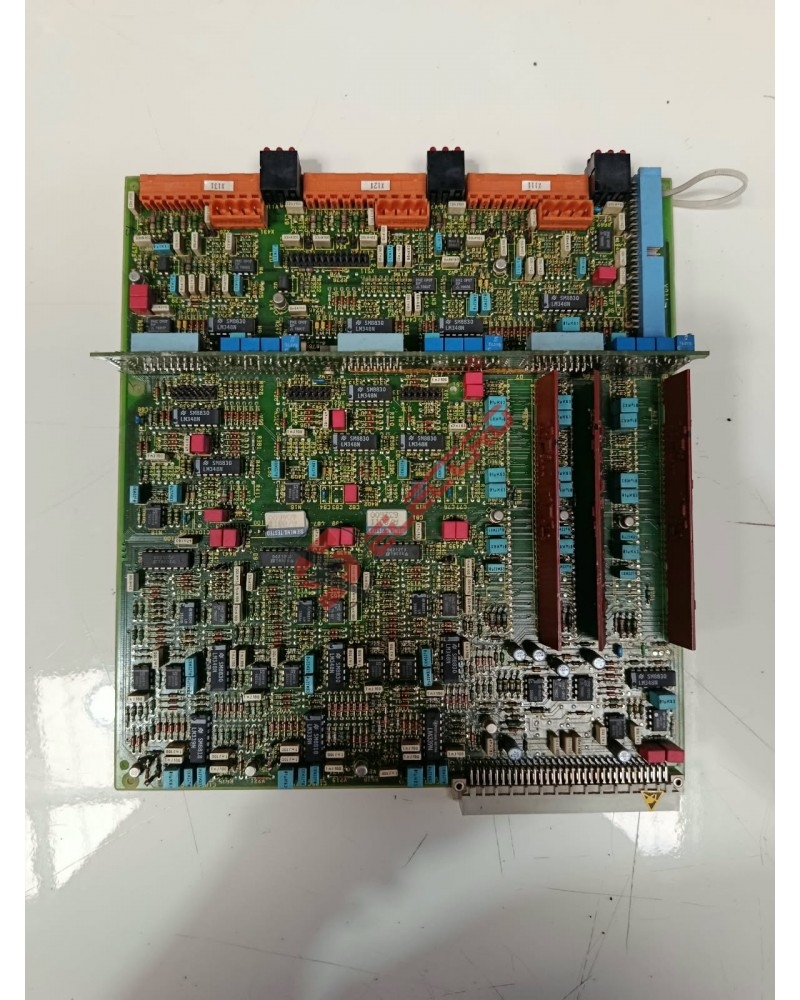

Le 6RB2100-0NA21 est une carte de régulation analogique d'origine Siemens, conçue pour la gamme de variateurs SIMODRIVE 210. Sa fonction est d'asservir en boucle fermée trois axes motorisés en même temps : elle traite les consignes analogiques, compare la vitesse de retour et pilote les étages de puissance associés. Elle se présente sous la forme de deux circuits imprimés superposés, avec une carte fille supérieure, et elle embarque de nombreux amplificateurs opérationnels quadruples LM348N, choisis pour limiter la dérive thermique dans les boucles d'asservissement. Ce type de carte de régulation se retrouve sur des tours et fraiseuses CNC d'ancienne génération, par exemple des machines Gildemeister ou Traub dont les axes sont entraînés par des servomoteurs DC.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Occasion : Carte d'origine Siemens en stock, identifiée et vérifiée par nos techniciens avant expédition.
• ✅ Neuf : Selon disponibilité, contactez-nous pour connaître l'état du stock sur cette référence
• ✅ Reconditionné garanti 6 mois : Remise en état de la carte par nos techniciens CNC, contrôle des circuits analogiques et de la boucle de régulation, expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi d'une carte de régulation reconditionnée contre retour de votre module défectueux. Appelez le 03 27 86 27 73 pour déclencher l'échange en urgence.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Pannes classiques sur ce type de carte : dérive des amplificateurs analogiques, composants vieillis, connecteurs oxydés.

Compatibilité et conseils d'installation

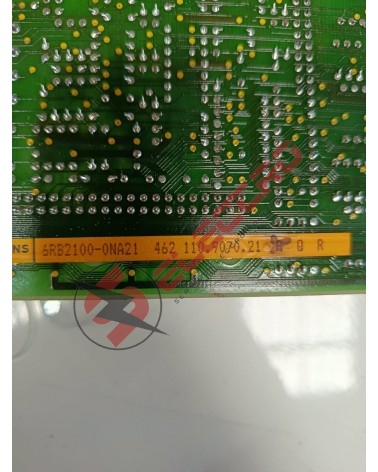

Avant toute commande, relevez le numéro complet 6RB2100-0NA21 et la référence de fabrication 462 110.9070.21 imprimée sur la bande orange : le suffixe de révision en fin de référence compte, car il distingue des versions proches de la même carte. Avant la dépose, photographiez le câblage des trois borniers X111, X121 et X131 : ils regroupent les entrées et sorties analogiques, les consignes et les boucles de retour de chaque axe, et une inversion de fil perturbe immédiatement l'asservissement. Contrôlez le peigne de contacts à broches dorées sur le fond de panier : des contacts oxydés suffisent à créer des défauts intermittents. Une carte analogique de ce type se règle en place : prévoyez un réglage des gains et des offsets par un technicien habitué aux entraînements DC. Notre équipe peut vous orienter au 03 27 86 27 73.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours
• ✅ Expertise CNC depuis 2009 : Identification de la référence avant envoi, support diagnostic inclus
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre 6RB2100-0NA21 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Consultez aussi nos servo drives et amplificateurs d'axe, nos cartes électroniques CNC et nos servomoteurs.
