Yaskawa SGDH-02AE-OY : ServoPack Sigma-II 200W, Compact

Yaskawa SGDH-02AE-OY : ServoPack Sigma-II 200W, Servo-Variateur Compact

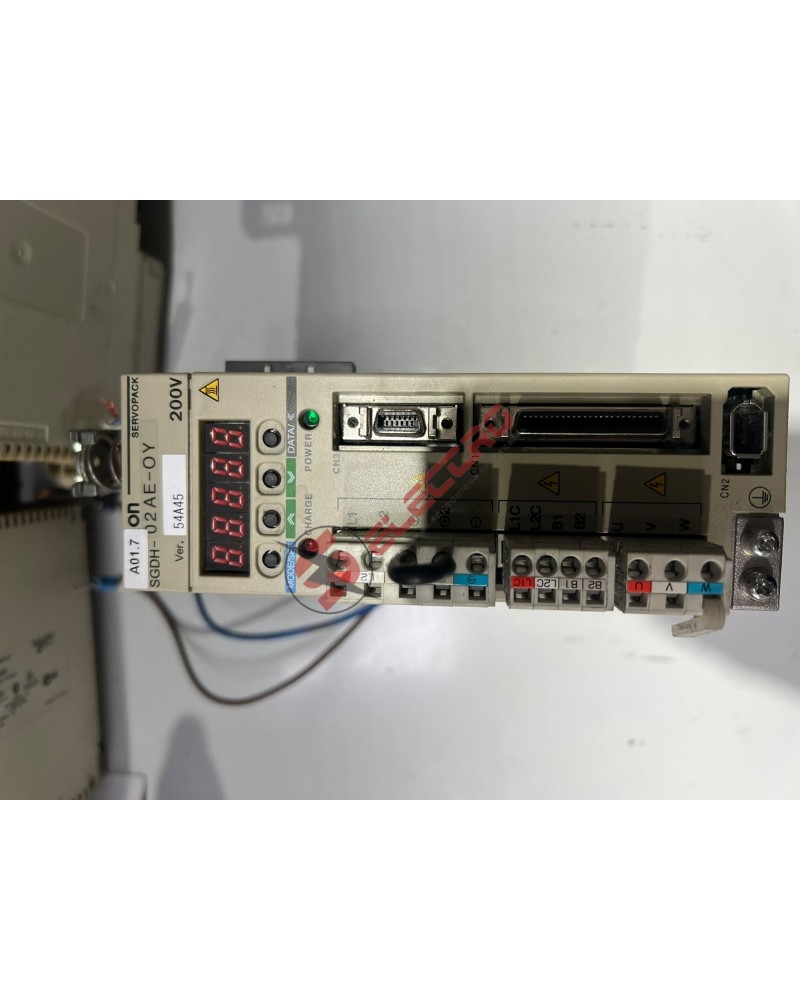

Le ServoPack Yaskawa SGDH-02AE-OY, version logicielle et matérielle Ver. 54A45, est le modèle 200 W (0,2 kW) de la gamme Sigma-II chez Yaskawa Electric Corporation (distribué en Europe sous l'entité Omron Yaskawa Motion Control B.V.). Ce module électronique sert d'unité de commande d'axe pour réguler la position, le couple et la vitesse d'un servomoteur électrique de petite à moyenne puissance. En façade, l'afficheur LED rouge 5 chiffres et les quatre touches de navigation (MODE/SET, ▲, ▼, DATA/≪) permettent d'effectuer les configurations et de lire les codes d'anomalie. Le bornier de puissance débrochable à ressort regroupe les bornes L1, L2 d'alimentation principale, équipées d'un pontage filaire noir externe permettant l'utilisation en réseau monophasé, les bornes L1C, L2C dédiées à l'alimentation de contrôle logique, les bornes B1, B2 pour la gestion d'une résistance de freinage, et le bornier inférieur U, V, W de sortie triphasée vers le servomoteur, identifié sur cette unité par des fils de couleur rouge, blanc et bleu, un repérage pratique lors du câblage sur site. Les ports CN1 (signaux logiques vers l'automate), CN2 (connecteur du codeur de position du servomoteur) et CN3 (communication série ou console de programmation) complètent l'interface arrière. L'unité proposée porte le numéro de série DC085C401A10031 et l'ordre de fabrication 8G0172-6-A-1-31.

Caractéristiques électriques

Sécurité : surface chaude et bornier sous tension résiduelle

Ce ServoPack porte un pictogramme d'avertissement de surface chaude à proximité de l'écran, rappelant de ne pas toucher le châssis lorsque l'appareil est en fonctionnement. Comme sur l'ensemble de la gamme Sigma-II, la LED rouge CHARGE signale la présence de tension résiduelle dans les condensateurs internes après coupure : attendez son extinction complète avant toute intervention sur le bornier de puissance.

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : ServoPack d'occasion contrôlé avant expédition sur banc dédié, vérification de la mise sous tension, des sorties U/V/W et de l'affichage LED. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un SGDH-02AE-OY reconditionné et testé contre retour de votre variateur défectueux, pour limiter l'arrêt de votre axe de positionnement.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts d'alimentation, les pannes de l'étage de puissance et les erreurs de communication codeur.

Compatibilité et conseils d'installation

Avant de commander ce ServoPack, vérifiez que votre servomoteur Yaskawa Sigma-II est bien dimensionné pour une puissance de 200 W. Le pontage filaire présent sur les bornes L1/L2 doit être conservé si votre installation fonctionne en monophasé, et retiré pour un raccordement triphasé complet selon les instructions du fabricant. Pour un axe de puissance différente, notre catalogue propose également les ServoPacks Sigma-II SGDH-01AE-OY (100 W) et SGDH-08AE-S-OY (750-800 W, version ventilée). Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans le choix du bon modèle avant commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste servo-variateurs Yaskawa depuis 2009 : Identification de la puissance et de la version logicielle garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre ServoPack Yaskawa SGDH-02AE-OY ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez notre catalogue de servo drives et amplificateurs d'axe ainsi que nos servomoteurs AC brushless.
