Yaskawa SGDH-01AE-OY : ServoPack Sigma-II 100W, Servo-Variateur

Yaskawa SGDH-01AE-OY : ServoPack Sigma-II 100W, Servo-Variateur de Positionnement

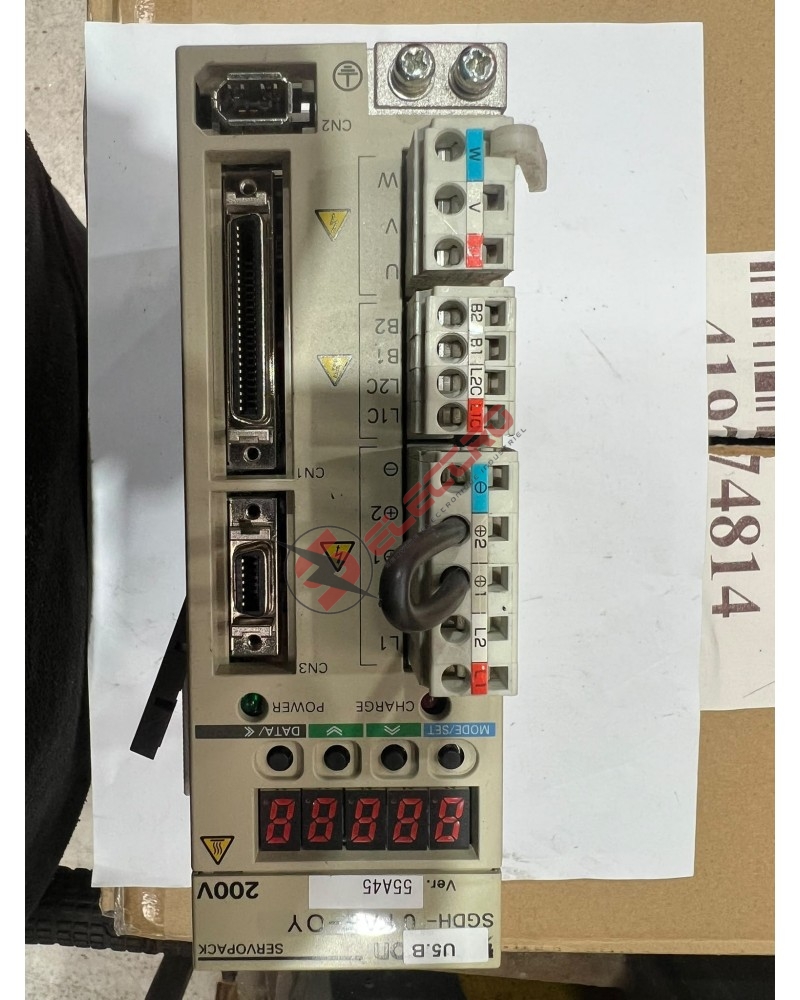

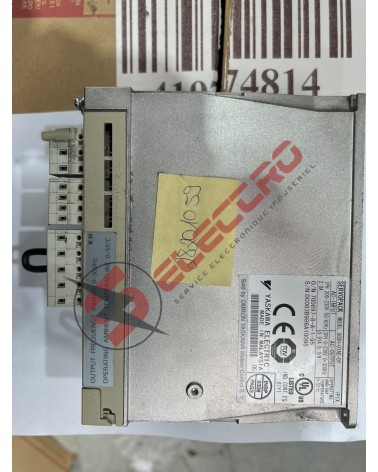

Le ServoPack Yaskawa SGDH-01AE-OY, version logicielle et matérielle Ver. 55A45, appartient à la célèbre gamme Sigma-II de Yaskawa Electric Corporation, commercialisée en Europe sous l'entité Omron Yaskawa Motion Control B.V. Ce module électronique industriel sert d'unité de commande d'axe numérique haute précision, conçu pour piloter un servomoteur d'une puissance nominale de 100 W (0,1 kW). En façade, un afficheur LED rouge à 5 chiffres (7 segments) permet la lecture en temps réel des données de fonctionnement, de la vitesse et des codes d'alarme, tandis que quatre touches (MODE/SET, ▲, ▼, DATA/≪) donnent accès à la configuration directe des paramètres. Le boîtier métallique intègre des connecteurs débrochables à ressort pour un câblage rapide de la puissance (alimentation et sortie moteur), ainsi que trois ports dédiés : CN1, connecteur Sub-D haute densité pour les signaux logiques de l'automate, CN2, port de raccordement du retour codeur du servomoteur, et CN3, port de communication série ou de diagnostic. L'unité proposée porte le numéro de série DC083B986A10095 et l'ordre de fabrication 7G0897-8-A-1-95, une traçabilité que nous conservons pour toute demande de vérification avant expédition.

Caractéristiques électriques

Connectique et bornier de puissance

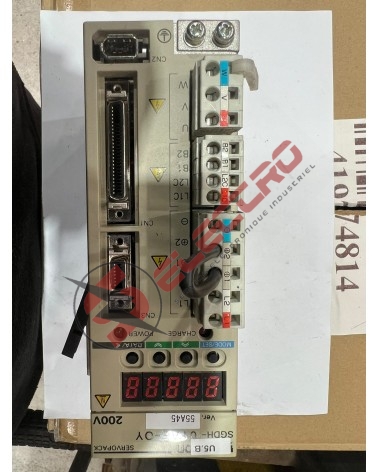

Le bornier électrique débrochable regroupe les bornes L1, L2, L1C, L2C (entrées d'alimentation de puissance et de contrôle logique, repérées en rouge), les bornes B1, B2 destinées au raccordement d'une résistance de freinage externe en cas de besoin, et les bornes U, V, W de sortie triphasée alimentant directement le servomoteur, repérées en bleu. Un cavalier de continuité noir relie les bornes de protection électrique d'origine. Deux LED indicatrices complètent la façade : la LED verte POWER confirme la mise sous tension, et la LED rouge CHARGE signale la présence de tension résiduelle dans les condensateurs internes : comme sur tout variateur de cette puissance, il convient d'attendre son extinction complète avant toute intervention sur le bornier de puissance, par sécurité électrique.

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : ServoPack d'occasion contrôlé avant expédition sur banc dédié, vérification de la mise sous tension, des sorties de puissance U/V/W et de l'affichage LED. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un SGDH-01AE-OY reconditionné et testé contre retour de votre variateur défectueux, pour limiter l'arrêt de votre axe de positionnement.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts d'alimentation, les pannes de l'étage de puissance et les erreurs de communication codeur.

Compatibilité et conseils d'installation

Avant de commander ce ServoPack, vérifiez que votre servomoteur Yaskawa Sigma-II est bien dimensionné pour une puissance de 100 W et que le type de codeur de votre moteur correspond au raccordement attendu sur le port CN2. La tension d'alimentation 200-230 V AC peut être fournie en monophasé ou en triphasé selon votre installation, avec des intensités d'entrée différentes (2,0 A en monophasé contre 0,91 A en triphasé) : assurez-vous que votre réseau électrique et votre protection en amont sont dimensionnés en conséquence. Si votre application nécessite une résistance de freinage externe, les bornes B1 et B2 sont prévues à cet effet. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans la vérification de compatibilité avant commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste servo-variateurs Yaskawa depuis 2009 : Vérification de la version logicielle et de la puissance garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre ServoPack Yaskawa SGDH-01AE-OY ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez notre catalogue de servo drives et amplificateurs d'axe ainsi que nos servomoteurs AC brushless.
