Carte de Puissance Siemens Simodrive 610 6SC6130-0FE01, 30/60A 1 Axe

Siemens 6SC6130-0FE01 : Carte de Puissance Simodrive 610, 1 Axe, 30/60 A

La carte Siemens 6SC6130-0FE01, dont le circuit imprimé porte le repère 462 013.9054.01, est un module de puissance monocanal appartenant à la série Simodrive 610, système de variateurs modulaires Siemens largement déployé sur les machines-outils CNC et les cellules robotisées depuis la fin des années 1980. Ce module délivre un courant nominal de 30 A et supporte une pointe de 60 A en accélération, ce qui correspond à la désignation constructeur officielle de cette référence pour un fonctionnement mono-axe. Le Simodrive 610 repose sur une architecture modulaire en rack : un module d'alimentation commun (infeed) convertit le triphasé secteur en un bus continu, généralement régulé à 600 V DC, que chaque module de puissance comme celui-ci exploite ensuite pour alimenter le moteur de son propre axe. Cette conception permet de cibler le remplacement sur le seul axe en panne, sans devoir intervenir sur l'ensemble de la baie de variateurs.

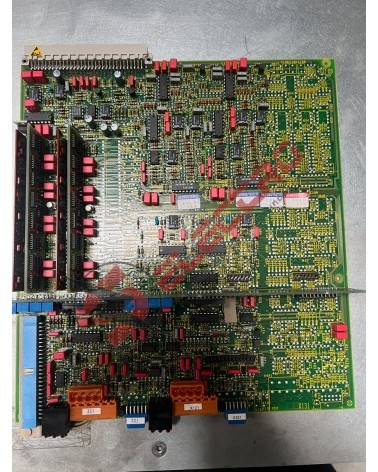

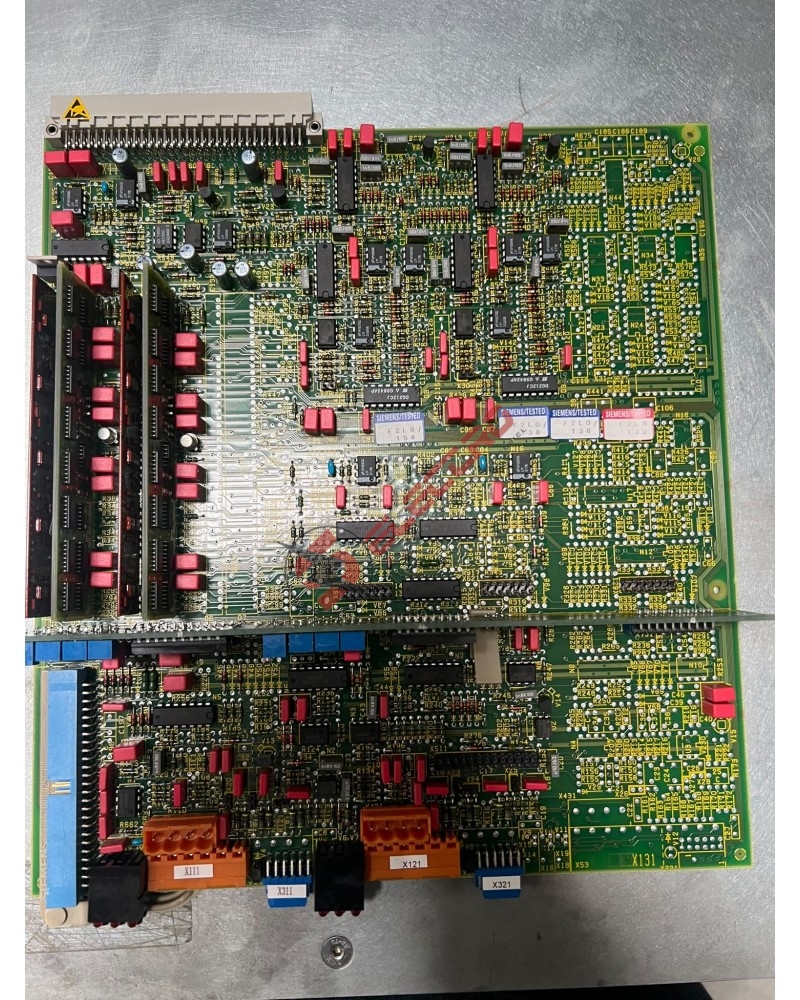

Sur le plan mécanique, cette carte se compose de deux sous-ensembles interconnectés : une carte de contrôle supérieure, plus dense, chargée du traitement du signal de commande et de la boucle de régulation, et une section inférieure supportant les composants de forte puissance (transistors de commutation, réseau de condensateurs de filtrage, résistances de puissance). Cette séparation fonctionnelle limite les perturbations électromagnétiques entre la partie logique basse tension et la partie puissance, un point de conception classique sur les variateurs industriels de cette génération. Le module s'insère en tiroir dans le rack Simodrive 610, avec des borniers amovibles à vis pour le raccordement des boucles de rétroaction et des sécurités machine, ainsi que des connecteurs enfichables dédiés au câblage de commande basse tension.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Référence de génération ancienne, stock neuf très limité. Contactez notre équipe pour un point de disponibilité actualisé.
• ✅ Reconditionné garanti 6 mois : Carte testée en charge sur banc dédié avant expédition, contrôle du courant délivré et de l'état des condensateurs de filtrage, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'une carte 6SC6130-0FE01 reconditionnée et testée contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de puissance, de commande et de connectique fond de panier.

Compatibilité et conseils d'installation

Avant de commander, vérifiez que la référence complète 6SC6130-0FE01 correspond à l'étiquette de votre module d'origine : au sein de la série Simodrive 610, plusieurs calibres de courant existent sous des références très proches (par exemple les gammes 20/40 A ou 40/80 A), et un module surdimensionné ou sous-dimensionné n'assurera pas une protection adaptée de votre moteur. Un module d'axe défaillant se manifeste typiquement par une alarme de surintensité, une perte de couple en accélération ou un arrêt du variateur en cours de cycle. Ce module s'insère en tiroir dans le rack Simodrive 610 : respectez l'ordre de mise hors tension du bus DC avant toute extraction, les condensateurs internes pouvant conserver une tension résiduelle dangereuse pendant plusieurs minutes après coupure secteur, même lorsque le variateur semble à l'arrêt. Un module reconditionné chez Shop-Elec conserve la configuration d'usine du calibre 30/60 A : aucun paramétrage logiciel spécifique côté variateur n'est nécessaire au-delà de la vérification habituelle des paramètres d'axe après remplacement. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans cette vérification avant commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste Siemens Simodrive depuis 2009 : Identification du calibre exact garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre carte Siemens 6SC6130-0FE01 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Retrouvez notre catalogue de variateurs de broche CNC ainsi que nos cartes électroniques et modules CNC.
