Le Mitsubishi MDS-B-V2-1005 est un servo drive double axe de la série MDS-B, conçu pour piloter deux axes de servomoteurs Mitsubishi HC-KFS ou HC-MFS de faible à moyenne puissance sur les commandes numériques MELDAS 500, MELDAS 600 et MELDAS 64. La communication s'effectue via le bus SSCNET propriétaire Mitsubishi.
- Référence fabricant : MDS-B-V2-1005
- Type : Servo drive double axe (2-axis amplifier)
- Courant nominal : 10 A (Axe 1) / 5 A (Axe 2)
- Bus de communication : SSCNET
- Compatibilité CN : Mitsubishi MELDAS 500, 600, 64
- Tension d'alimentation : 3×200V AC (via convertisseur MDS-B-CV)
Expertise Shop-Elec : Fourniture en Neuf | Reconditionné garanti 6 mois | Échange standard | Réparation — Prise en charge 24h
Expédition en 24/48h depuis notre stock France (Nord, 59). Livraison internationale dans plus de 200 pays. 03 27 86 27 73 — Urgences production.

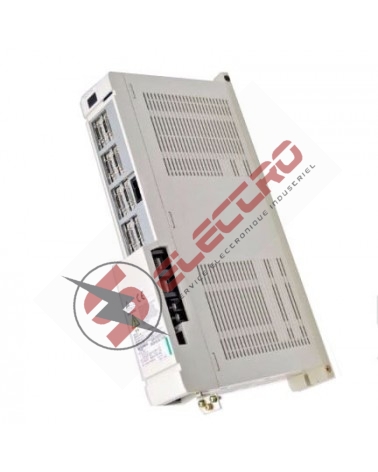

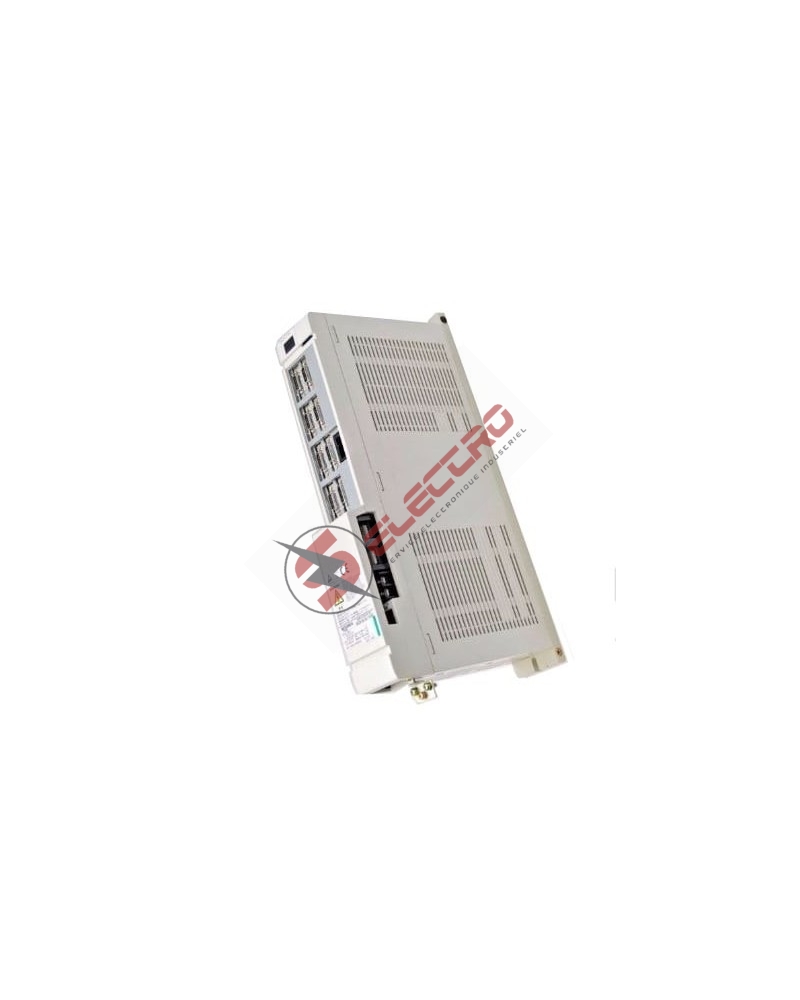

Variateur Mitsubishi MDS-B-V2-1005
Le Mitsubishi MDS-B-V2-1005 est un servo drive double axe de la série MDS-B, conçu pour piloter deux axes de servomoteurs Mitsubishi HC-KFS ou HC-MFS de faible à moyenne puissance sur les commandes numériques MELDAS 500, MELDAS 600 et MELDAS 64. La communication s'effectue via le bus SSCNET propriétaire Mitsubishi.
- Référence fabricant : MDS-B-V2-1005
- Type : Servo drive double axe (2-axis amplifier)
- Courant nominal : 10 A (Axe 1) / 5 A (Axe 2)
- Bus de communication : SSCNET
- Compatibilité CN : Mitsubishi MELDAS 500, 600, 64
- Tension d'alimentation : 3×200V AC (via convertisseur MDS-B-CV)
Expertise Shop-Elec : Fourniture en Neuf | Reconditionné garanti 6 mois | Échange standard | Réparation — Prise en charge 24h
Expédition en 24/48h depuis notre stock France (Nord, 59). Livraison internationale dans plus de 200 pays. 03 27 86 27 73 — Urgences production.
État
Disponibilité
Garantie
Prix
Commander
Réparation
Expédié par Shop-Elec (S-ELECTRO)
● Prise en charge 24h
6 mois Garantie
— Retour atelier
1 215,00 € HT
(1 458,00 € ttc)
Échange standard
Expédié par Shop-Elec (S-ELECTRO)
● Livraison 24/72h
6 mois Garantie
— Retour atelier
1 620,00 € HT
(1 944,00 € ttc)
Reconditionné
Expédié par Shop-Elec (S-ELECTRO)
● Livraison 24/72h
6 mois Garantie
— Retour atelier
1 850,00 € HT
(2 220,00 € ttc)
Garanties sécurité
Politique de livraison
Politique retours
Mitsubishi MDS-B-V2-1005 — Servo Drive Double Axe Série MDS-B pour MELDAS 500/600
Le MDS-B-V2-1005 est un module d'asservissement double axe de la famille Mitsubishi MDS-B, avec un courant nominal de 10 A sur l'Axe 1 et 5 A sur l'Axe 2. Ce calibre est typiquement utilisé pour piloter deux axes d'avance de petit à moyen couple — axes Y et B, axes rotatifs ou axes auxiliaires — sur les commandes numériques MELDAS 500 et MELDAS 600. La communication avec la CN s'effectue via le protocole SSCNET (Serial Servo Communication Network), bus série propriétaire Mitsubishi à faible latence permettant des boucles de courant haute fréquence. On retrouve ce module sur les centres d'usinage Mori Seiki NV 4000 DCG, les centres Mazak Nexus 510C-II et les machines à commande Mitsubishi MELDAS des constructeurs Gildemeister CTX 400. Le MDS-B-V2-1005 assure le contrôle de position, de vitesse et de courant pour chaque axe — une défaillance se traduit par une alarme axe, un dépassement de contour ou un arrêt brutal.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Référence fabricant | MDS-B-V2-1005 |
| Marque | Mitsubishi Electric |
| Type | Servo drive double axe (2-axis amplifier) |
| Courant nominal Axe 1 | 10 A |
| Courant nominal Axe 2 | 5 A |
| Tension alimentation | 3×200V AC, 50/60 Hz (via MDS-B-CV) |
| Bus de communication | SSCNET (Serial Servo Communication Network) |
| Compatibilité CN | Mitsubishi MELDAS 500, MELDAS 600, MELDAS 64 |
| Moteurs compatibles | HC-KFS 13/23/43, HC-MFS 13/23/43 (série Mitsubishi) |
| Remplace également | MDS-A-V2 génération précédente (vérifier câblage) |
Nos solutions de fourniture et maintenance
- ✅ Neuf — Sur commande selon disponibilité fabricant Mitsubishi. Contactez-nous pour délai.
- ✅ Reconditionné garanti 6 mois — MDS-B-V2-1005 testé sur banc CNC, vérification des boucles d'asservissement des deux axes (10A/5A), contrôle des transistors et condensateurs bus. Expédié sous 24/48h.
- ✅ Échange standard — Envoi d'une unité MDS-B-V2-1005 reconditionnée sous 24/48h contre retour de votre module défectueux. Idéal pour les centres Mori Seiki et Mazak Nexus en production continue.
- ✅ Réparation — Devis gratuit sous 48h. Pannes courantes : transistors IGBT, condensateurs de bus DC, alarme AL.24 surintensité axe, AL.37 erreur codeur.
Compatibilité et conseils d'installation
Avant de commander le MDS-B-V2-1005, vérifiez le suffixe complet sur la plaque signalétique (les variantes W indiquent une puissance moteur différente). Sur les centres Mori Seiki NV 4000 et Mazak Nexus, ce drive est localisé dans l'armoire électrique principale sur le bus DC partagé avec le convertisseur MDS-B-CV — vérifiez ce module d'alimentation également en cas d'alarme AL.50. En cas d'alarme AL.37 (erreur codeur), vérifiez en priorité le connecteur CN2 et l'état du câble codeur avant de conclure à un drive défectueux. Les axes Axe 1 (10A) et Axe 2 (5A) sont distincts et doivent correspondre aux moteurs pilotés. Retrouvez nos servo drives MDS-B Mitsubishi et nos servomoteurs HC Mitsubishi pour votre maintenance complète.
Codes d'alarme courants et diagnostic rapide
| Code alarme | Signification | Cause probable | Action recommandée |
|---|---|---|---|
| AL.24 | Surintensité axe | Court-circuit moteur, câble moteur endommagé | Vérifier l'isolement du câble moteur et l'état des enroulements |
| AL.32 | Défaut IPM (module de puissance) | Transistors IGBT en fin de vie, surcharge thermique | Vérifier ventilation armoire, mesurer résistance moteur |
| AL.37 | Erreur communication codeur | Câble codeur endommagé, connecteur CN2 desserré | Contrôler le câble et le connecteur CN2 sur le drive |
| AL.50 | Surcourant bus DC | Convertisseur MDS-B-CV défaillant, court-circuit bus | Vérifier le module MDS-B-CV et les câbles bus DC |
| AL.E1 | Erreur communication SSCNET | Câble SSCNET défectueux, rupture de la chaîne optique | Vérifier les connecteurs et câbles SSCNET entre CN et drive |
Pour un diagnostic approfondi ou si l'alarme ne figure pas dans ce tableau, contactez notre équipe technique au 03 27 86 27 73.
