Mühlbauer MB1075 : Contrôleur de Flash LED 6 Canaux, Vision Industrielle

Mühlbauer MB1075 : Contrôleur de Flash LED 6 Canaux pour Vision Industrielle

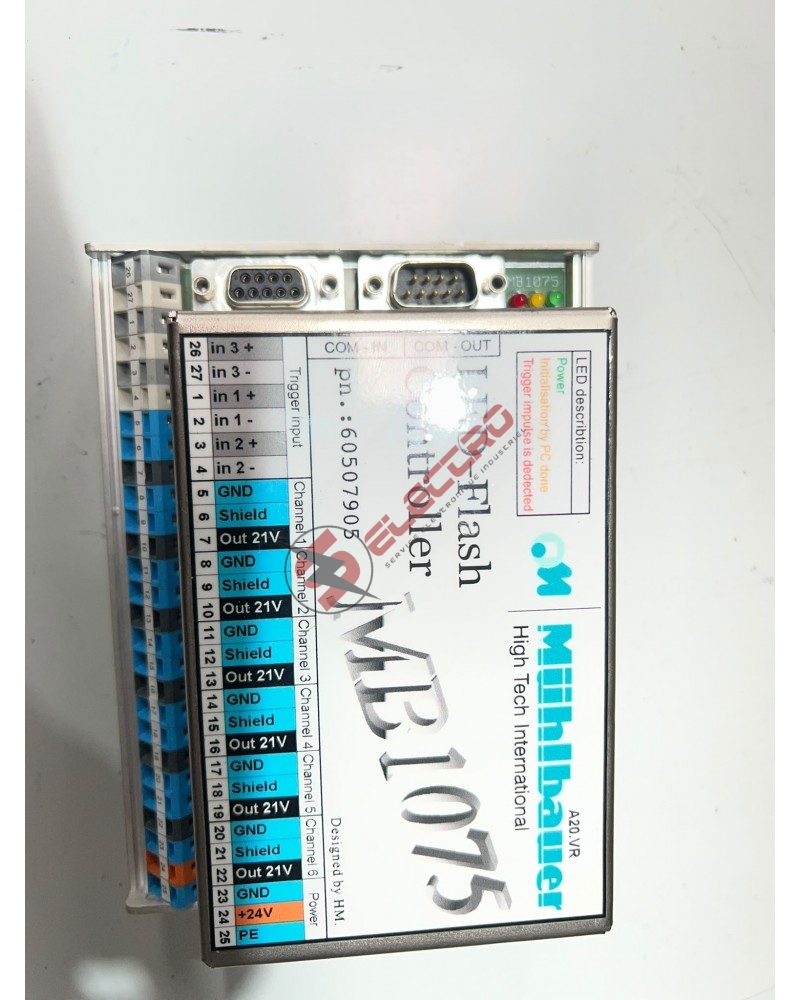

Le Mühlbauer MB1075, référence pièce 60507905, est un contrôleur électronique de flash LED conçu par Mühlbauer Group, groupe allemand de haute technologie. Ce boîtier métallique compact en aluminium sert d'unité de commande pour la gestion des éclairages de vision industrielle : il envoie des impulsions lumineuses ultra-rapides et synchronisées (flashs) permettant de figer des objets en mouvement rapide sous l'objectif d'une caméra de contrôle qualité, une exigence courante sur les lignes de production à cadence élevée où un éclairage continu ne suffit pas à obtenir une image nette. Le MB1075 pilote jusqu'à 6 canaux d'éclairage indépendants (Channel 1 à Channel 6), chacun délivrant une sortie de 21 V DC, à partir d'une alimentation principale en 24 V DC raccordée sur les bornes 23 et 24. La synchronisation des flashs s'effectue via des entrées de déclenchement différentielles (in1+/-, in2+/-, in3+/-), permettant de coordonner précisément l'émission lumineuse avec le déclenchement de la caméra. La face latérale comporte un grand bornier à vis multi-points bleu et orange, numéroté de 1 à 27, détaillant précisément l'affectation de chaque broche : entrées de déclenchement, masses et blindages par canal, section de puissance 24V/GND/PE. La face supérieure regroupe les connecteurs de communication COM-IN (Sub-D mâle, entrée) et COM-OUT (Sub-D femelle, pour le chaînage de plusieurs contrôleurs ou la liaison PC), ainsi que trois indicateurs LED d'état : Power (verte, alimentation correcte), Initialisation by PC done (jaune, configuration PC terminée) et Trigger impulse is detected (rouge, signal de déclenchement capté). Ce module a été conçu par HM pour l'écosystème de machines industrielles Mühlbauer, et son boîtier blindé offre une haute immunité aux interférences électromagnétiques de l'environnement d'usine.

Caractéristiques techniques

Applications en vision industrielle

Le MB1075 est destiné aux postes de contrôle qualité par caméra où l'éclairage stroboscopique est nécessaire pour figer des pièces en mouvement rapide : inspection de composants sur ligne à cadence élevée, contrôle de cartes électroniques, lecture de marquages ou de codes sur pièces défilantes. La gestion de 6 canaux indépendants permet d'éclairer une même zone d'inspection sous plusieurs angles simultanément, ou de piloter plusieurs postes de contrôle distincts depuis un seul contrôleur, avec un chaînage possible via le port COM-OUT.

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Contrôleur d'occasion contrôlé avant expédition, vérification des 6 canaux de sortie 21V, des entrées de déclenchement et des indicateurs LED. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un MB1075 reconditionné et testé contre retour de votre contrôleur défectueux, pour limiter l'arrêt de votre poste de contrôle qualité.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de canal de sortie, les pannes de synchronisation et les problèmes de communication COM-IN/COM-OUT.

Compatibilité et conseils d'installation

Avant de commander ce contrôleur, vérifiez que votre système d'éclairage utilise bien des modules compatibles avec une sortie 21 V DC par canal, et que votre caméra ou automate de contrôle peut générer les signaux de déclenchement différentiels attendus sur les entrées in1 à in3. Le bornier numéroté de 1 à 27 facilite l'identification de chaque connexion lors du remplacement, mais un contrôle du câblage existant avant démontage reste recommandé pour éviter toute inversion. Cet ensemble se combine naturellement avec un système de caméra industrielle et d'objectif adapté : notre équipe peut vous conseiller sur la compatibilité globale de votre poste de vision. Contactez-nous au 03 27 86 27 73 pour toute vérification avant commande.
