Sanyo Denki 103H7823-1714 + R.T.A. EM 6H2M-0AE0 : Moteur Pas-à-Pas Biphasé 4A

Sanyo Denki 103H7823-1714 + R.T.A. EM 6H2M-0AE0 : Moteur Pas-à-Pas Biphasé 4A, Couple 3 N·m

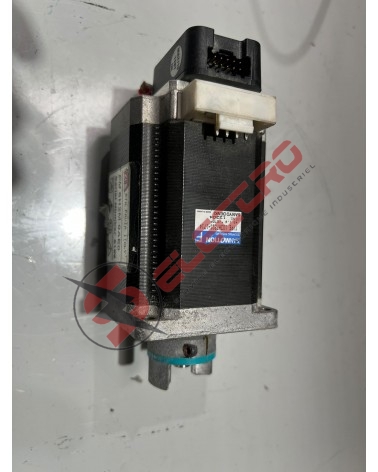

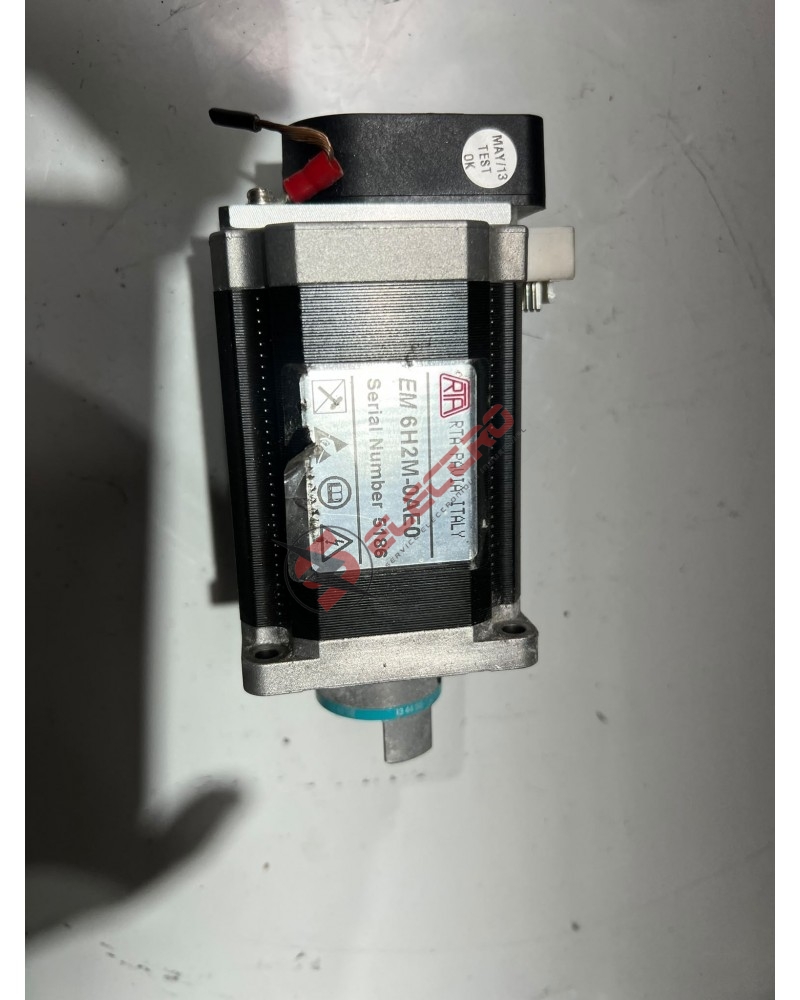

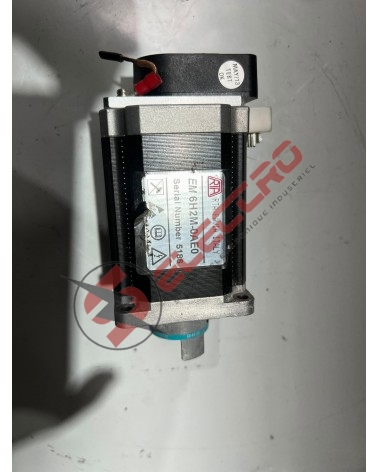

Cet ensemble associe un moteur pas-à-pas hybride biphasé de fabrication japonaise, type 103H7823-1714, de la gamme industrielle Sanmotion F chez Sanyo Denki Co., Ltd., à une connectique personnalisée développée par R.T.A. S.r.l., entreprise italienne de Pavia reconnue comme spécialiste européen des systèmes d'entraînement pour moteurs pas-à-pas, référencée ici sous l'assemblage EM 6H2M-0AE0 (numéro de série 5188, lot 12204). Le boîtier carré à empilement de tôles noires, robuste et conçu pour résister aux cycles industriels intensifs, se caractérise par une résolution angulaire de 1,8° par pas (200 pas complets par tour), une intensité nominale de 4,0 A par phase et un couple de maintien maximal d'environ 3,0 N·m (300 N·cm), le plaçant parmi les moteurs pas-à-pas biphasés à haute performance de sa catégorie de bride 60 x 60 mm. Sa configuration électrique est optimisée pour fonctionner avec les gammes de drivers R.T.A. de type ADW, CSD, NDC ou HGD, offrant des dynamiques élevées en entraînement direct. La face supérieure du boîtier intègre un connecteur multibroches à détrompeur, simplifiant le câblage d'atelier, tandis que l'arbre de sortie droit est ici équipé d'une bague de couplage en aluminium avec manchon de couleur turquoise pour une transmission rigide du mouvement. Un opercule de contrôle qualité à l'arrière du moteur, portant la mention MAY/13 TEST OK, confirme la validation d'usine d'origine.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Moteur d'occasion contrôlé avant expédition sur banc dédié, vérification du bobinage 4 A par phase et du couple de maintien. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un ensemble moteur reconditionné et testé contre retour de votre moteur défectueux, pour limiter l'arrêt de votre axe d'entraînement.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de bobinage, les pannes de connectique et les jeux d'accouplement mécanique.

Compatibilité et conseils d'installation

Avant de commander cet ensemble, vérifiez que votre driver de commande d'axe est bien compatible avec les gammes R.T.A. ADW, CSD, NDC ou HGD, ou avec un driver standard acceptant 4 A par phase en biphasé. Pour une application nécessitant un couple élevé à très basse vitesse plutôt qu'une haute dynamique en entraînement direct, notre catalogue propose également des ensembles moteur pas-à-pas équipés de réducteur planétaire, comme le motoréducteur Oriental Motor VEXTA PK243A1-SG7.2. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans le choix de la solution adaptée à votre application avant commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste moteurs pas-à-pas industriels depuis 2009 : Vérification du bobinage et de la connectique R.T.A. garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre moteur pas-à-pas Sanyo Denki 103H7823-1714 ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez notre catalogue de moteurs pas-à-pas et motoréducteurs ainsi que nos moteurs asynchrones industriels.
