Siemens SIRIUS 3TF5122 : Contacteur de Puissance Triphasé 160A

Siemens SIRIUS 3TF5122 : Contacteur de Puissance Triphasé 160A, Très Forte Intensité

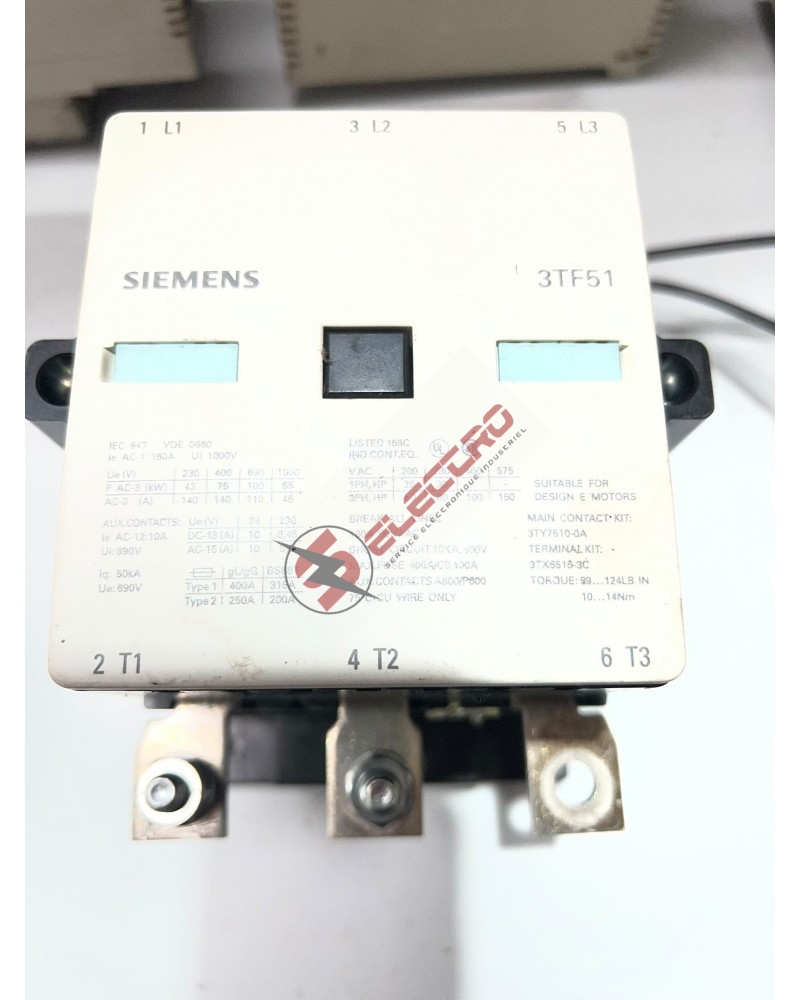

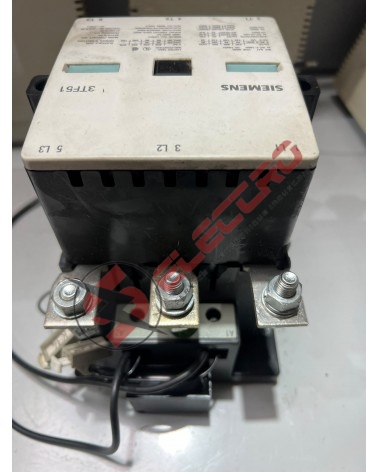

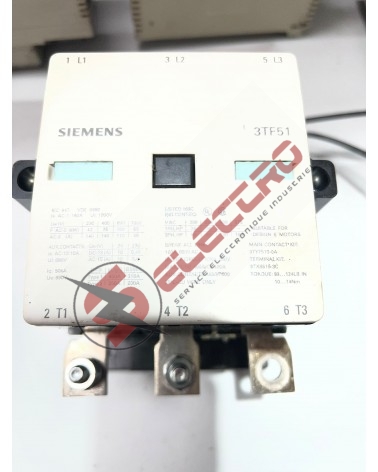

Le Siemens SIRIUS 3TF5122, de la série 3TF51, se positionne au-dessus du 3TF4922 (100 A) dans la hiérarchie de la gamme SIRIUS 3TF chez Siemens AG : il constitue le palier de très forte puissance de cette famille de contacteurs électromécaniques triphasés, destiné au démarrage direct des plus gros moteurs industriels. Son courant thermique nominal (Ith/Ie en catégorie AC-1) atteint 160 A sous une tension maximale de 1000 V, contre 100 A pour la série 3TF49. En catégorie moteur AC-3, l'intensité nominale s'établit à 140 A sous 230, 400 et 500 V, pour une puissance assignée de 43 kW (env. 58 CV) sous 230 V, 75 kW (env. 100 CV) sous 400 V, 100 kW (env. 134 CV) sous 500 V, 110 kW (env. 147 CV) sous 690 V et 47 kW (env. 63 CV) sous 1000 V. Selon les normes américaines UL/CSA, sa capacité atteint 150 HP sous 575 V triphasé. Son pouvoir de coupure de court-circuit (Iq) s'élève à 50 kA sous 690 V, avec une protection amont maximale par fusibles gL/gG de 400 A (type 1) ou 250 A (type 2) selon la coordination retenue. Le châssis massif bicolore intègre des bornes plates à tiges filetées en cuivre, avec écrous et rondelles en acier, conçues pour recevoir directement des jeux de barres rigides ou des cosses de forte section, avec un couple de serrage recommandé de 10 à 14 Nm, nettement supérieur au 4-6 Nm du 3TF49, reflétant la section de câblage plus importante attendue à ce niveau de puissance. La bobine de commande magnétique, câblée d'usine par fils souples noirs sur les bornes réglementaires A1 et A2 en partie basse centrale, actionne la bascule des contacts internes. Ce modèle porte la certification « Suitable for Design E Motors », garantissant sa compatibilité avec les moteurs industriels à haut rendement de classe E, plus exigeants en courant d'appel à la mise en route.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Référence de forte puissance à disponibilité variable. Contactez notre équipe avant commande pour confirmer le stock. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Contacteur d'occasion contrôlé avant expédition sur banc dédié, vérification de la bobine de commande et de la continuité des trois pôles de puissance à 160 A. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un 3TF5122 reconditionné et testé contre retour de votre contacteur défectueux, pour limiter l'arrêt de votre installation de démarrage moteur.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de bobine, l'usure des contacts de puissance (kit 3TY7510-0A) et les pannes des bornes de connexion.

Compatibilité et conseils d'installation

Avant de commander ce contacteur, vérifiez que la puissance de votre moteur, en particulier s'il s'agit d'un moteur haut rendement de classe E, correspond bien aux valeurs de commutation AC-3 indiquées ci-dessus, et respectez impérativement le couple de serrage de 10 à 14 Nm sur les bornes de puissance, avec des conducteurs en cuivre résistant à 75°C uniquement. Pour un besoin de puissance plus modéré, notre catalogue propose également le contacteur Siemens SIRIUS 3TF4922 (100 A). Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans le choix du bon modèle avant commande.
