Siemens SIRIUS 3TF4922 : Contacteur de Puissance Triphasé 100A

Siemens SIRIUS 3TF4922 : Contacteur de Puissance Triphasé 100A, Série 3TF

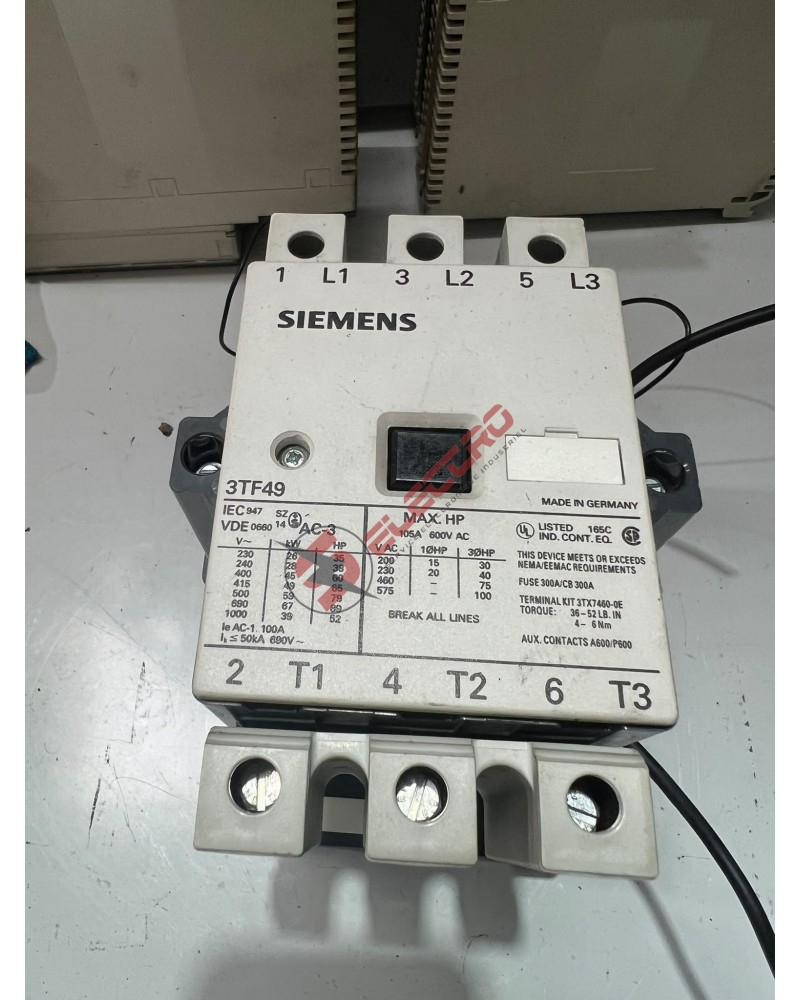

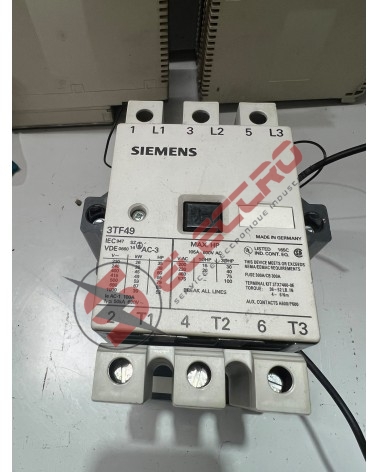

Le Siemens SIRIUS 3TF4922, de la série 3TF49, est un contacteur électromécanique triphasé de forte puissance, produit par Siemens AG en Allemagne. Il appartient à l'ancienne génération de la gamme SIRIUS 3TF, largement déployée pendant plusieurs décennies sur les armoires de démarrage direct de moteurs industriels de forte taille, pompes, compresseurs et convoyeurs. Ce bloc de commutation robuste, logé dans un boîtier isolant gris et blanc conçu pour absorber les arcs électriques générés à l'ouverture des contacts sous forte charge, dispose de trois pôles de puissance (L1, L2, L3 vers T1, T2, T3) et supporte un courant thermique nominal (Ith/Ie en catégorie AC-1) de 100 A sous 690 V maximum. En catégorie moteur AC-3, plus représentative de l'usage réel sur un démarrage direct, sa capacité de commutation varie selon la tension du réseau : 28 kW (environ 38 CV) sous 230/240 V, 45 kW (environ 60 CV) sous 400/415 V, 59 kW (environ 79 CV) sous 500 V, 67 kW (environ 89 CV) sous 690 V, et 39 kW (environ 62 CV) sous 1000 V. Selon les normes américaines UL/CSA, sa capacité maximale atteint 30 HP sous 200 V, 40 HP sous 230 V, 75 HP sous 460 V et 100 HP sous 575 V triphasé. Son pouvoir de coupure maximal (Icu) s'élève à 50 kA sous 690 V, un niveau élevé conforme aux exigences des installations industrielles lourdes. En partie inférieure du contacteur, la bobine de commande magnétique, reliée par des câbles souples noirs, actionne mécaniquement la bascule des contacts internes lors de sa mise sous tension ; ses bornes de raccordement sont repérées réglementairement A1 et A2. Le contacteur intègre également un bloc de contacts auxiliaires de configuration standard A600/P600, permettant la télésignalisation d'état vers un automate ou un voyant de supervision.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Référence d'ancienne série à disponibilité variable. Contactez notre équipe avant commande pour confirmer le stock. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Contacteur d'occasion contrôlé avant expédition sur banc dédié, vérification de la bobine de commande et de la continuité des trois pôles de puissance. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un 3TF4922 reconditionné et testé contre retour de votre contacteur défectueux, pour limiter l'arrêt de votre installation de démarrage moteur.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de bobine, l'usure des contacts de puissance et les pannes des contacts auxiliaires.

Compatibilité et conseils d'installation

Avant de commander ce contacteur, vérifiez que la puissance de votre moteur et la tension de votre réseau correspondent bien aux valeurs de commutation AC-3 indiquées ci-dessus, et respectez impérativement le couple de serrage recommandé de 4 à 6 Nm sur les bornes de puissance lors du câblage, un serrage insuffisant étant une cause fréquente d'échauffement et de défaillance prématurée sur ce type d'appareillage. En raison du poids important de l'équipage magnétique, la fixation doit s'effectuer par vis directement sur une plaque de fond d'armoire rigide. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans la vérification de compatibilité avant commande.
