LR1-D09302

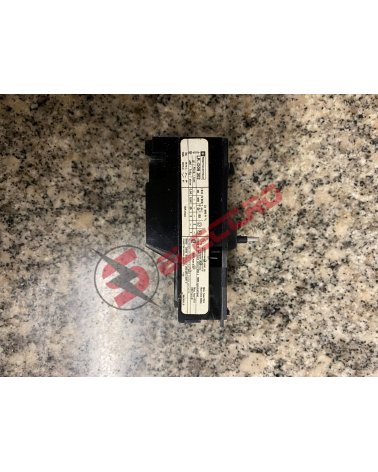

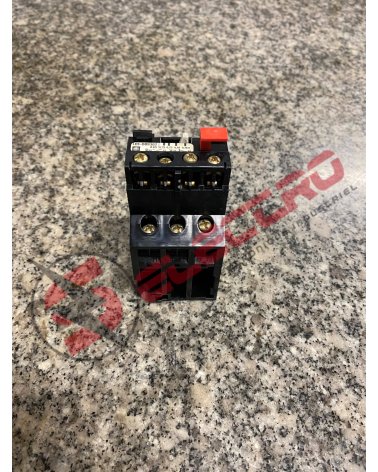

Schneider LR1-D09302 — Relais Thermique 63-80A pour Moteur Industriel

Le LR1-D09302 est un relais de protection thermique de la gamme LR1-D de Schneider Electric, la série de relais thermiques dédiée aux contacteurs LC1-D (contacteurs Tesys D). Décodage : LR1 = relais thermique (L = protection, R1 = relais thermique direct), D = gamme Tesys D (compatible contacteur LC1-D), 09 = taille d'accouplement (pour contacteur LC1-D09 = taille 9, 40–95A), 3 = triphasé, 02 = calibre de réglage 63–80A. Ce relais thermique protège les moteurs triphasés de 30–45 kW (selon tension) contre les surcharges continues (déséquilibre de phases, rotor bloqué, surcharge prolongée). Il se raccorde directement sur le contacteur LC1-D09 sans câblage intermédiaire (accouplement latéral). La plage de réglage 63–80A permet de l'adapter au courant nominal du moteur protégé. En cas de déclenchement, le relais thermique ouvre le circuit de commande (contact NC 95-96 → ouvre) et peut être réarmé manuellement (bouton RESET rouge) après refroidissement du bilame. Il équipe les armoires de commande moteur des lignes de convoyage Michelin, des groupes de compression Atlas Copco et des pompes de process KSB.

Caractéristiques techniques

Nos solutions de fourniture

• ✅ Neuf garanti 1 an — LR1-D09302 Schneider neuf en stock — expédié sous 24/48h. Comparez avec le LR1-D09301 (63-80A / 63-80A — calibre légèrement différent, produit 2856).
• ✅ Conseil de remplacement — Appelez notre équipe pour sélectionner le calibre LR1-D exact adapté au courant nominal de votre moteur : 03 27 86 27 73.
