Module Interface Codeur Tamagawa FA-CODER TS5820 pour CNC Mitsubishi

Tamagawa FA-CODER TS5820 : Module d'Interface de Signal Codeur pour CN Mitsubishi Electric

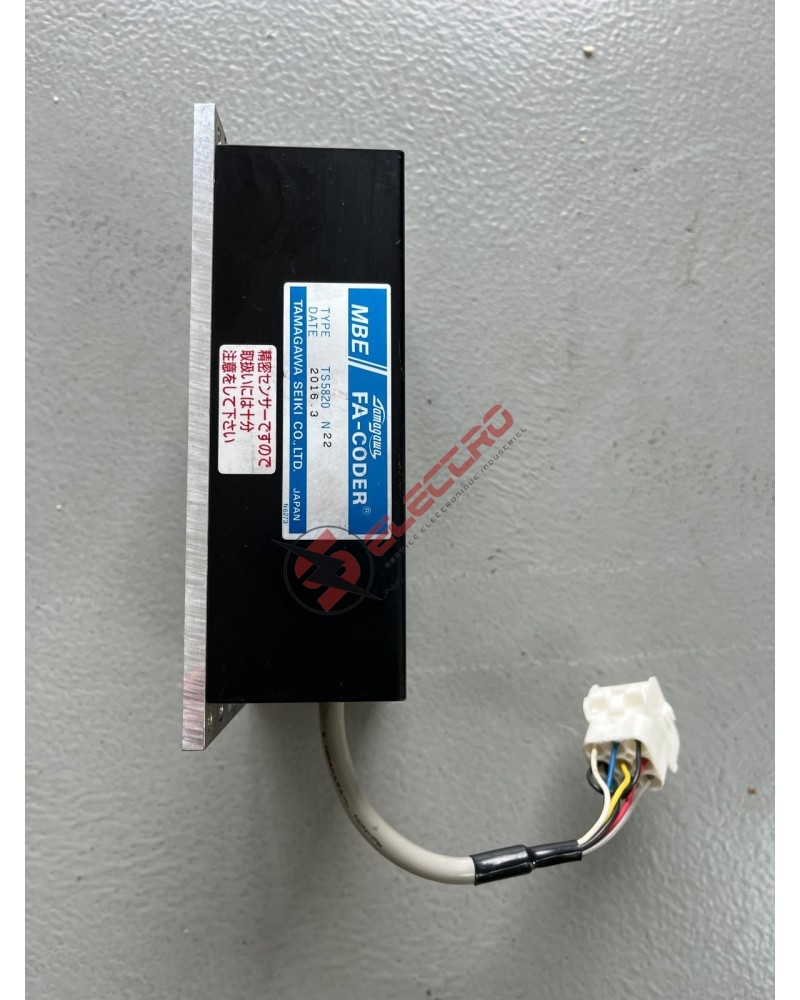

Le module FA-CODER, dont l'étiquette porte la référence Tamagawa TS5820 N 22 et la désignation d'intégration TYPE-BKO-NC6572H62 utilisée par Mitsubishi Electric, se comporte comme un pont technique entre un capteur de position (résolveur ou codeur) et l'électronique de commande numérique. Cette famille de modules est documentée chez plusieurs revendeurs de pièces industrielles sous des suffixes voisins (H61, H62...), signe d'une série de fabrication déclinée sur plusieurs générations de machines. On la retrouve notamment démontée de centres d'usinage Mazak équipés de commandes Mitsubishi, un rapprochement confirmé par plusieurs fournisseurs indépendants de pièces détachées CNC.

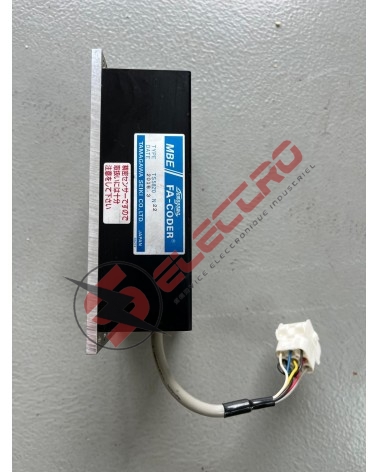

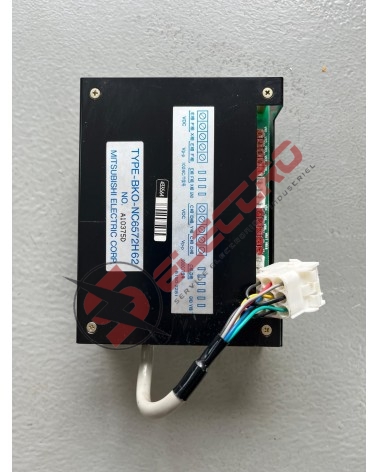

Le boîtier rectangulaire en acier noir, fixé sur une platine en aluminium brossé, contient une carte électronique dédiée au conditionnement du signal. Le capteur transmet ses phases X et Y (les canaux sinus et cosinus caractéristiques d'un résolveur), ainsi qu'un signal Z de référence, jusqu'au module. Une série de 18 potentiomètres miniatures (VR1 à VR18) permet d'ajuster précisément l'amplitude crête à crête (Vp-p) de chaque signal avant sa restitution vers la commande, un réglage fin caractéristique des interfaces résolveur/numérique de cette génération, où l'appariement d'amplitude conditionne directement la précision de mesure d'angle. L'étiquette supérieure documente également deux résolutions de câblage possibles, 1024 et 900 points, signe que cette interface peut être configurée pour différents capteurs de la gamme selon la machine d'origine.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Référence de génération ancienne, stock neuf très limité. Contactez notre équipe pour un point de disponibilité actualisé.
• ✅ Occasion testée : Contrôle fonctionnel des trois voies de signal et vérification des potentiomètres de calibration avant remise en stock.
• ✅ Échange standard : Envoi immédiat d'un module testé contre retour de votre unité défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les dérives de calibration, les connecteurs endommagés et les défauts de continuité sur le câble blindé.

Compatibilité et conseils d'installation

Avant commande, comparez la désignation complète relevée sur votre étiquette d'origine avec la nôtre : plusieurs suffixes proches (H61, H62...) coexistent sur cette famille de modules, pour des générations de machines différentes, et une confusion entre deux suffixes voisins reste la principale source d'erreur de commande sur ce type de pièce. Ce module est un dispositif de précision au sens propre : sa manipulation et son installation doivent respecter les mêmes précautions qu'un capteur, l'étiquette d'origine le rappelle explicitement en japonais. Ne touchez jamais aux potentiomètres de calibration sans méthode : un réglage d'amplitude modifié au hasard peut fausser la mesure de position sans provoquer d'alarme immédiate, un symptôme plus difficile à diagnostiquer qu'une panne franche. Si votre machine affiche une dérive de position progressive plutôt qu'un défaut net au démarrage, ce module fait partie des points à contrôler avant de suspecter le capteur ou la carte d'axe elle-même. Notre équipe est disponible au 03 27 86 27 73 pour vous aider à confirmer la référence exacte de votre module.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Expertise des interfaces de mesure Tamagawa et Mitsubishi depuis 2009 : Désignation d'intégration vérifiée avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre module FA-CODER Tamagawa TS5820 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Retrouvez notre catalogue de codeurs et résolveurs pour CNC ainsi que nos cartes électroniques et modules CNC.
