Mitsubishi TS5690N1212 — Codeur PLG Broche Série TS5690 Sortie Série CNC

Mitsubishi TS5690N1212 — Codeur PLG Broche Série TS5690 Sortie Série : Présentation technique complète

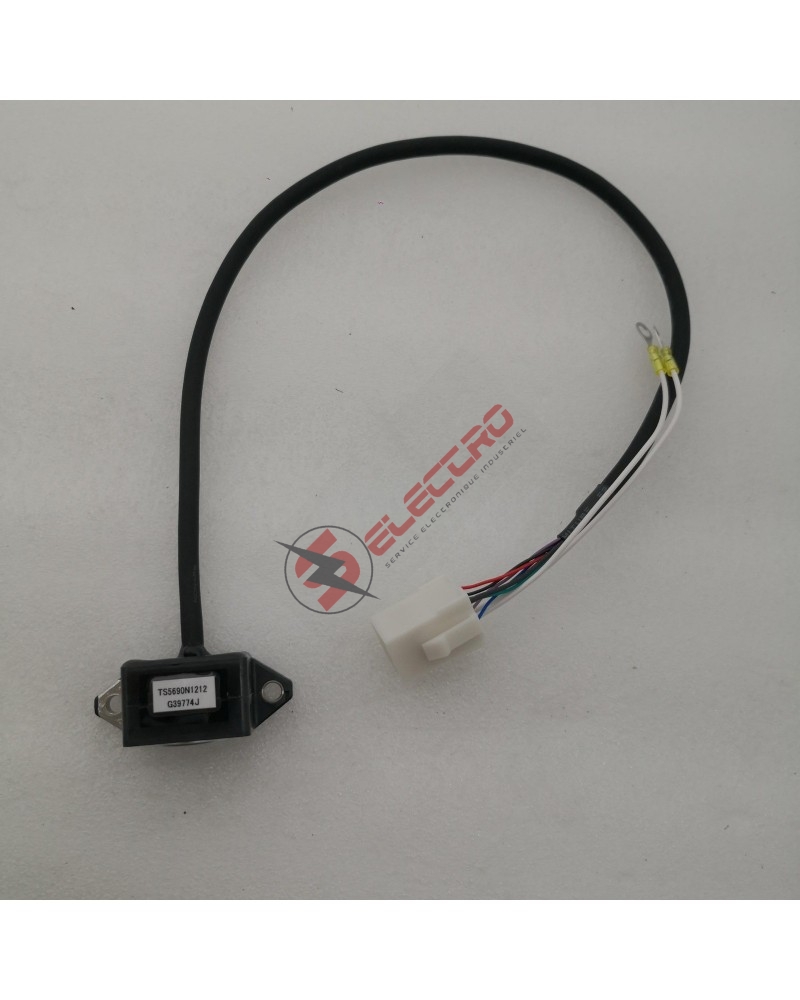

Le Mitsubishi TS5690N1212 (S/N G39774J — P/N secondaires MYQ38A091 / MA18C871H51 — Made in Japan) est le codeur PLG de broche à sortie série de la famille TS5690, commercialisé directement par Mitsubishi Electric comme pièce de rechange officielle (Spare Parts). Ce capteur magnétique de haute précision est intégré sur les moteurs de broche Mitsubishi Electric équipant les centres d'usinage à commande numérique. Il assure le retour de position angulaire, de vitesse instantanée et de sens de rotation de la broche vers le variateur de broche Mitsubishi pour un pilotage à haute précision.

Caractéristiques techniques et Traçabilité

Rôle du PLG TS5690 dans l'architecture CNC Mitsubishi

Le terme PLG (Pulse Generator) désigne dans la nomenclature Mitsubishi Electric les capteurs de position rotatifs à sortie série intégrés directement sur les moteurs de broche. La série TS5690 est utilisée lorsqu'un contrôle de taraudage synchrone ou de commande d'axe C plus précis est nécessaire, dépassant les capacités du détecteur OSE standard. Ce codeur TS5690N1212 transmet en temps réel les données essentielles au variateur de broche Mitsubishi : la vitesse instantanée (tr/min), le sens de rotation (CW/CCW) et la position angulaire de l'arbre broche. Ces informations permettent au CNC Mitsubishi d'exécuter les fonctions avancées : orientation de broche (SPOS), filetage synchrone, taraudage rigide (G84), interpolation entre broche et axe linéaire, et commande d'axe C continu.

Décryptage du suffixe N1212

Dans la nomenclature TS5690, le suffixe N1212 identifie la variante de résolution et de sortie de l'encodeur. La lettre N indique la version à sortie numérique série (par opposition aux versions à sortie analogique). Les chiffres 12 définissent des paramètres de résolution et de configuration électrique internes à la gamme TS5690. D'autres variantes de la série existent pour différentes applications broche Mitsubishi (TS5690N1220, TS5690N1230, TS5690N1235, TS5690N1925, TS5690N2510, TS5690N6403) — la vérification du P/N exact sur le drive ou la liste de pièces de la machine est indispensable avant commande.

Câblage et connexion

Le connecteur de câble côté variateur (CN2) se raccorde via le câble de série Mitsubishi CNP2E-1-xM (disponible en longueurs 2, 5, 7, 10, 15 et 20m). Ce câble est désigné Motor Side PLG Cable Spindle Side Accuracy Encoder TS5690" dans les catalogues accessoires Mitsubishi Electric CNC. Le kit connecteur de rechange fourni avec l'unité (boîtier blanc + picots à sertir) permet de reconstituer le connecteur côté machine sans commande supplémentaire.

Compatibilité machines

Ce codeur PLG est rencontré sur les moteurs de broche Mitsubishi Electric équipant notamment les centres d'usinage Mazak (gammes Integrex Nexus HCN VTC avec Mazatrol Matrix / SmoothX) les centres Mori Seiki / DMG Mori Okuma Makino et les constructeurs de machines-outils utilisant un variateur de broche Mitsubishi des séries MDS-D-SPJ3, MDS-CH-SP, MDS-B-SP ou MDS-A-SPJA. La compatibilité doit être confirmée sur la liste de pièces de rechange de la machine hôte ou sur la plaque du drive de broche en place.
