Carte interface axe Siemens C98043-A1218-L20

Siemens C98043-A1218-L20 : Carte d'interface d'axe SIMODRIVE 6SC60

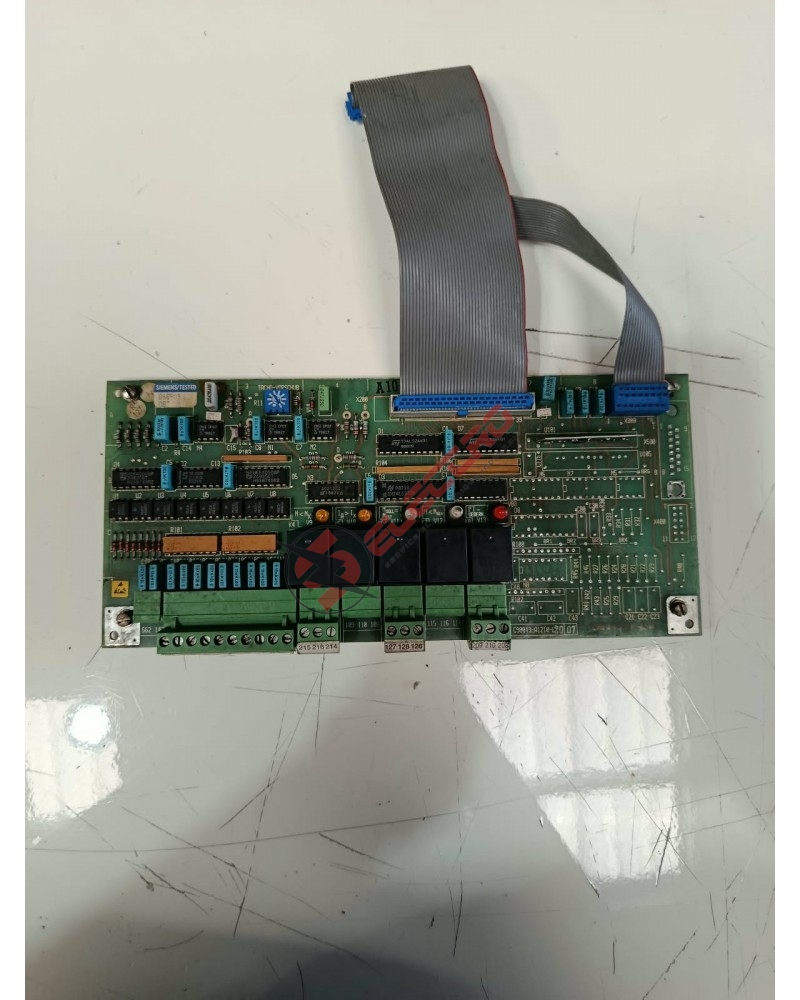

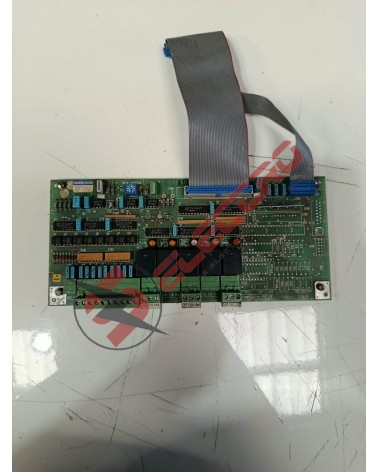

La C98043-A1218-L20 est une carte électronique de sous-système et de régulation d'axe d'origine Siemens, fabriquée en Allemagne pour les châssis modulaires de la gamme SIMODRIVE 6SC60. Elle joue le rôle d'unité d'interface intermédiaire : elle aiguille et adapte les signaux de commande logique ainsi que les bus de données vers la carte mère du variateur d'axe. Physiquement, il s'agit d'un circuit imprimé vert double face, équipé d'une rangée centrale de relais de commutation noirs pour l'isolation des signaux, de plusieurs circuits intégrés logiques dont des réseaux ULN2003A pour l'amplification de lignes, et de LED rouges en façade qui facilitent le diagnostic de l'état des canaux. Ce module de dépannage est utilisé sur les fraiseuses et les centres de tournage CNC équipés d'entraînements AC Feed Drive de génération ancienne.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf : Selon disponibilité. Contactez-nous pour connaître le délai de fourniture.
• ✅ Occasion : Carte d'origine Siemens, identifiée et vérifiée avant expédition, disponible depuis notre stock France (Nord, 59).
• ✅ Reconditionné garanti 6 mois : Remis en état par nos techniciens CNC, avec contrôle des relais, des circuits intégrés et des liaisons, expédié sous 24/48h.
• ✅ Échange standard : Envoi d'une carte équivalente contre retour de votre module défectueux. Solution rapide pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens établissent un diagnostic et un devis sans engagement.

Compatibilité et conseils d'installation

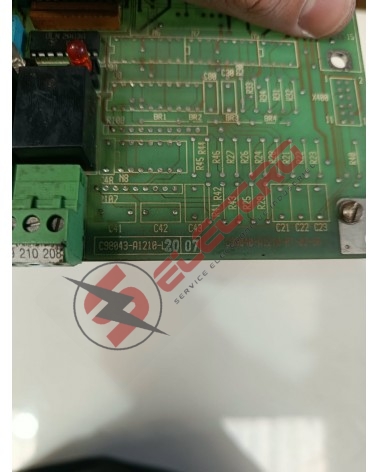

Avant de commander, relevez la référence C98043-A1218-L20 sur votre carte ainsi que la référence de circuit imprimé gravée en bas à droite (sur notre exemplaire : C98048-A1210-P1-02-86). Comparez les deux : une même désignation peut exister en plusieurs révisions, et seule la correspondance complète garantit l'interchangeabilité. Le remplacement s'effectue hors tension, après décharge complète de l'entraînement. Avant la dépose, photographiez la position des cavaliers de configuration et le cheminement de la nappe grise : le connecteur bleu repéré X10 est équipé d'un détrompeur et doit être réenfiché dans le même sens. Contrôlez également l'état des points de liaison à broches soudées en partie basse (repères 215, 216, 214, 127, 128, 126, 210 et 208), car une soudure fatiguée peut provoquer des défauts intermittents. Pour confirmer la compatibilité avec votre armoire, appelez notre équipe au 03 27 86 27 73.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours
• ✅ Expertise CNC depuis 2009 : Identification vérifiée avant envoi, support diagnostic inclus
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre C98043-A1218-L20 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Retrouvez aussi nos cartes électroniques et modules CNC, nos servo drives et amplificateurs d'axe et nos convertisseurs et alimentations bus DC.
