Phoenix Contact MCR-RTD/U-E : Convertisseur de Mesure Pt100 vers 0-10V

Phoenix Contact MCR-RTD/U-E : Convertisseur de Mesure de Température Pt100 vers 0-10V

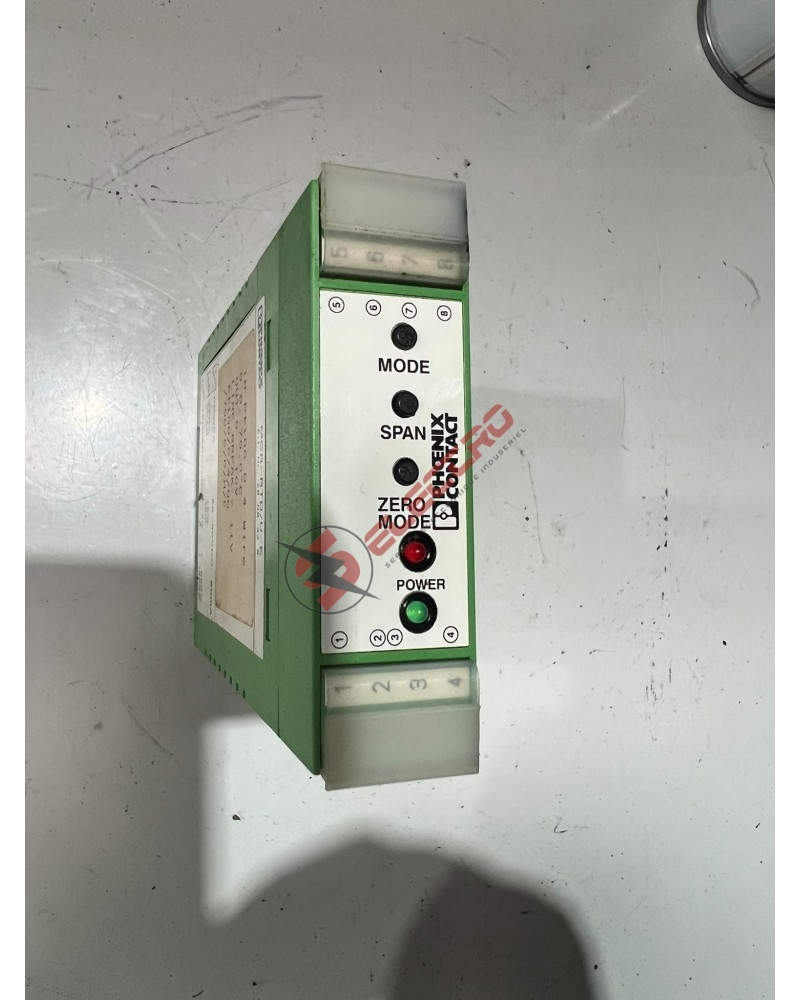

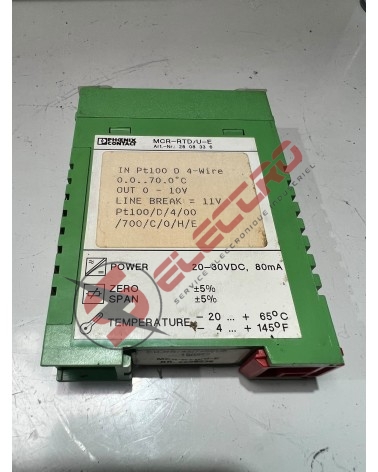

Le MCR-RTD/U-E (Art.-Nr. 28 08 33 6) appartient à la gamme MCR de conditionneurs de signaux industriels développée par Phoenix Contact GmbH & Co., fabricant allemand de Blomberg. Ce module a pour fonction d'isoler électriquement et de convertir avec précision la mesure d'une sonde de température Pt100 en montage 4 fils (thermo-résistance platine) en un signal analogique standardisé, exploitable directement par un automate, une commande numérique ou un système de supervision. La plage de température d'entrée configurée sur cet exemplaire s'étend de 0,0°C à +70,0°C, restituée en sortie sous forme d'une tension continue de 0 à 10 V, proportionnelle à la température mesurée. Une fonction de sécurité intégrée surveille la continuité du câblage de la sonde : en cas de rupture de fil détectée, la tension de sortie s'élève automatiquement à 11 V, un niveau hors plage normale qui alerte immédiatement l'automate d'une anomalie de mesure plutôt que de lui transmettre une valeur erronée mais plausible. Le boîtier modulaire plat en plastique vert, typique des anciennes gammes d'interfaçage Phoenix Contact, se clipse sur un rail DIN symétrique, avec un loquet de déverrouillage rouge situé sous le pied du boîtier pour faciliter le retrait. La façade regroupe deux potentiomètres d'étalonnage à fente, SPAN (réglage du gain ou de la pente de conversion) et ZERO (décalage du point zéro), ajustables manuellement sur une plage de ±5 %, ainsi que deux commutateurs rotatifs de codage, MODE et ZERO MODE, permettant d'adapter la configuration du module. Deux voyants LED en façade, une LED verte POWER confirmant la présence d'alimentation et une LED rouge supérieure signalant un défaut ou l'état de fonctionnement, complètent le diagnostic visuel rapide. L'alimentation nominale s'effectue entre 20 et 30 V DC, pour une consommation de 80 mA, avec un fonctionnement garanti de -20°C à +65°C ambiant. Le raccordement s'effectue sur des borniers industriels à vis enfichables et numérotés, bornes 1 à 4 en bas et 5 à 8 en haut, protégés par des caches en plastique translucide. L'étiquette de configuration usine, sérigraphiée sur l'étiquette papier latérale (Pt100/D/4/00/700/C/0/H/E sur l'exemplaire proposé), garantit la traçabilité complète des paramètres d'étalonnage d'origine.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Convertisseur d'occasion contrôlé avant expédition sur banc dédié, vérification de la conversion Pt100 vers 0-10 V et de la signalisation de rupture de fil. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un MCR-RTD/U-E reconditionné et testé contre retour de votre convertisseur défectueux, pour limiter l'interruption de votre chaîne de mesure de température.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de conversion, les dérives d'étalonnage ZERO/SPAN et les pannes d'alimentation.

Compatibilité et conseils d'installation

Avant de commander ce convertisseur, vérifiez que votre sonde est bien de type Pt100 en montage 4 fils, distinct des montages 2 ou 3 fils qui ne sont pas directement interchangeables sur ce modèle, et que la plage de température configurée en usine (0 à 70°C sur cet exemplaire) correspond bien à votre application. Les potentiomètres ZERO et SPAN permettent un réétalonnage fin de ±5 % après installation, mais un réglage plus large nécessite un modèle de plage différente. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans la vérification de compatibilité avant commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste conditionneurs de signaux industriels depuis 2009 : Vérification de la conversion et de l'étalonnage garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre convertisseur Phoenix Contact MCR-RTD/U-E ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez notre catalogue de cartes électroniques et modules ainsi que nos automates programmables associés.
