Carte Processeur Communication DNC NUM 200432 E 26

NUM 200432 E 26 : Carte Processeur des Liaisons DNC, Pupitre et Lecteur

Le module NUM 200432 E 26 concentre les entrées et sorties de communication d'une baie de commande numérique. C'est par lui que passe le programme pièce, qu'il vienne d'un lecteur de bande, d'un poste informatique relié en RS-232 ou du réseau d'atelier en mode DNC. C'est aussi lui qui porte le canal montant du pupitre opérateur, ce qui explique un symptôme déroutant : lorsque cette carte tombe, la machine peut sembler entièrement morte alors que la partie asservissement reste intacte.

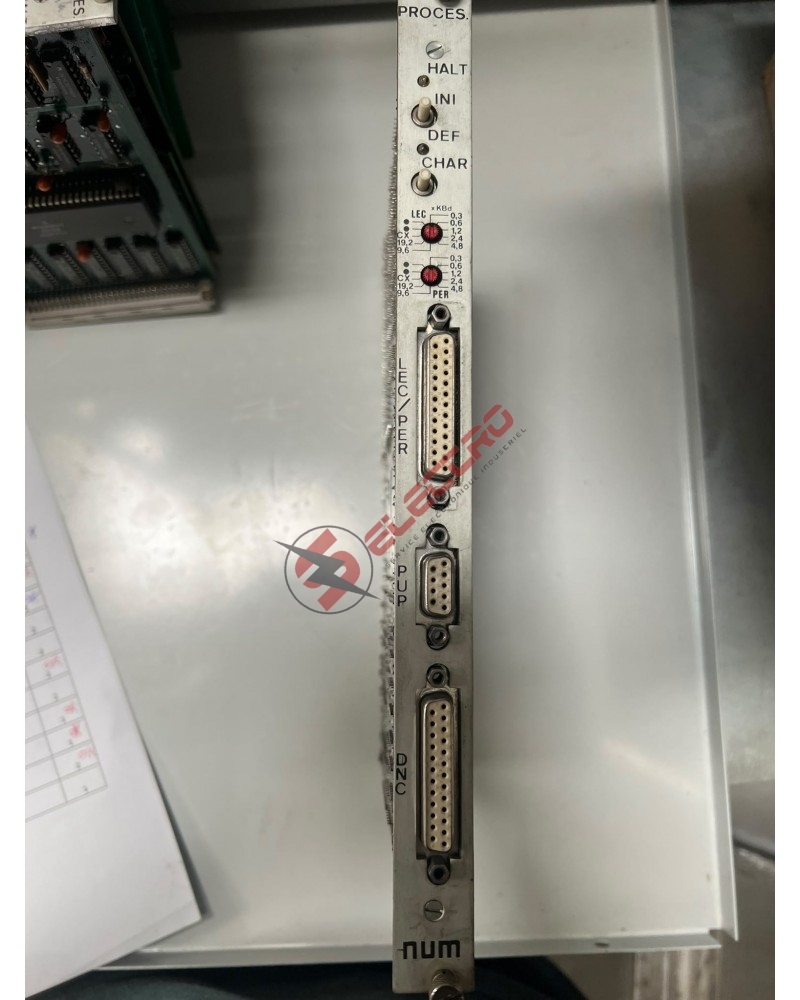

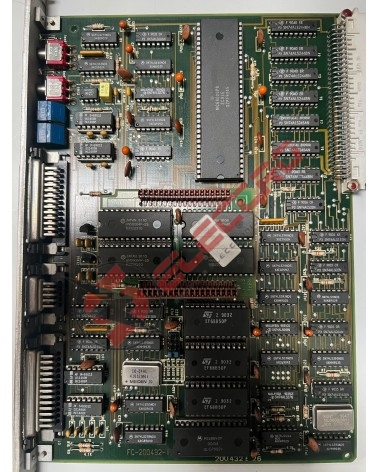

La gestion simultanée de ces flux repose sur une architecture autonome, organisée autour d'un microprocesseur Motorola de la famille 68000 et de trois contrôleurs de communication asynchrone, un par voie active. Les échanges avec le fond de panier transitent par des tampons SN74ALS244BN et des émetteurs-récepteurs SN74ALS245AN, via un connecteur DIN 41612 à broches dorées. Quatre indicateurs de façade qualifient l'état de la carte sans outillage, et un bouton INI provoque une réinitialisation locale.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Le neuf reste ponctuel sur cette génération. Consultez-nous pour un point actualisé.
• ✅ Reconditionné garanti 6 mois : Quatre voies éprouvées une à une sur banc, réinitialisation et voyants vérifiés, connecteurs Sub-D contrôlés mécaniquement, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'un module reconditionné et testé contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les voies série inopérantes, les connecteurs Sub-D déformés et les défauts de réinitialisation.

Compatibilité et conseils d'installation

Le remplacement de ce module accompagne souvent un projet de rétrofit, quand un lecteur de bande hors service cède la place à un PC de transfert. Trois points décident alors du succès de la liaison. La vitesse choisie sur la molette doit correspondre au réglage du logiciel de transfert, format de caractère et parité compris. Le câble doit respecter le sens des lignes d'émission et de réception attendu par la baie, un adaptateur croisé s'imposant dans la plupart des cas. Enfin, la longueur du câble reste le paramètre le plus sous-estimé : les perturbations électromagnétiques de l'atelier génèrent des erreurs de trame que la commande signale par son voyant de défaut. Privilégiez un câble blindé avec reprise de masse au châssis, éloigné des câbles de puissance. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner sur ce type de raccordement.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Accompagnement rétrofit et liaisons DNC depuis 2009 : Voies de communication validées sur banc avant mise en stock
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre carte NUM 200432 E 26 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Parcourez nos écrans et interfaces opérateur CNC ainsi que nos unités centrales et processeurs CNC.
