Carte Mémoire RAM/REPROM NUM 256/512 200715

NUM 200715 : Carte Mémoire Hybride RAM et REPROM 256/512 pour Rack CN

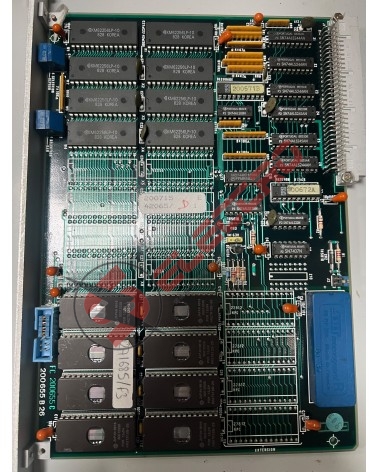

La carte NUM 200715, montée sur un circuit repéré 200655 B 26, réunit deux technologies de stockage sur un même module rack. Le banc de mémoire vive s'appuie sur huit boîtiers Samsung KM62256LP-10, des RAM statiques faible consommation de 32 Ko organisées en 32768 mots de 8 bits, soit les 256 Ko annoncés. Le banc de mémoire morte accueille des REPROM Hitachi HN27C512G-15 sur supports, effaçables aux ultraviolets, pour les cycles fixes d'usinage et les données automate.

La conservation des données hors tension est assurée par un accumulateur industriel SAFT Memoguard soudé sur le circuit, un module de sauvegarde mémoire conçu pour cet usage. Le décodage d'adresse combine des circuits propriétaires NUM étiquetés 200671B et 200672A, un démultiplexeur M74HC138N et des tampons de bus SN74ALS244AN et SN74ALS245AN.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Configuration mémoire ancienne, le neuf reste ponctuel. Contactez-nous pour connaître la disponibilité du moment.
• ✅ Reconditionné garanti 6 mois : Banc RAM testé intégralement, tenue de la sauvegarde contrôlée hors tension, supports de REPROM nettoyés, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'une carte mémoire reconditionnée et testée contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les cellules RAM en défaut, la logique de décodage et l'accumulateur de sauvegarde en fin de vie.

Compatibilité et conseils d'installation

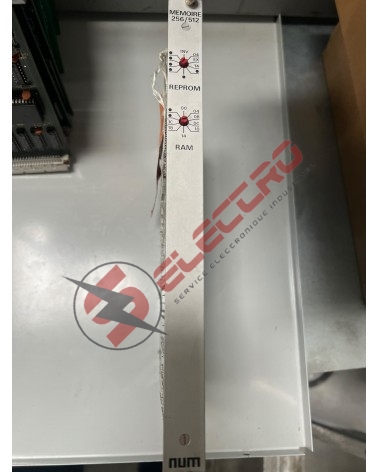

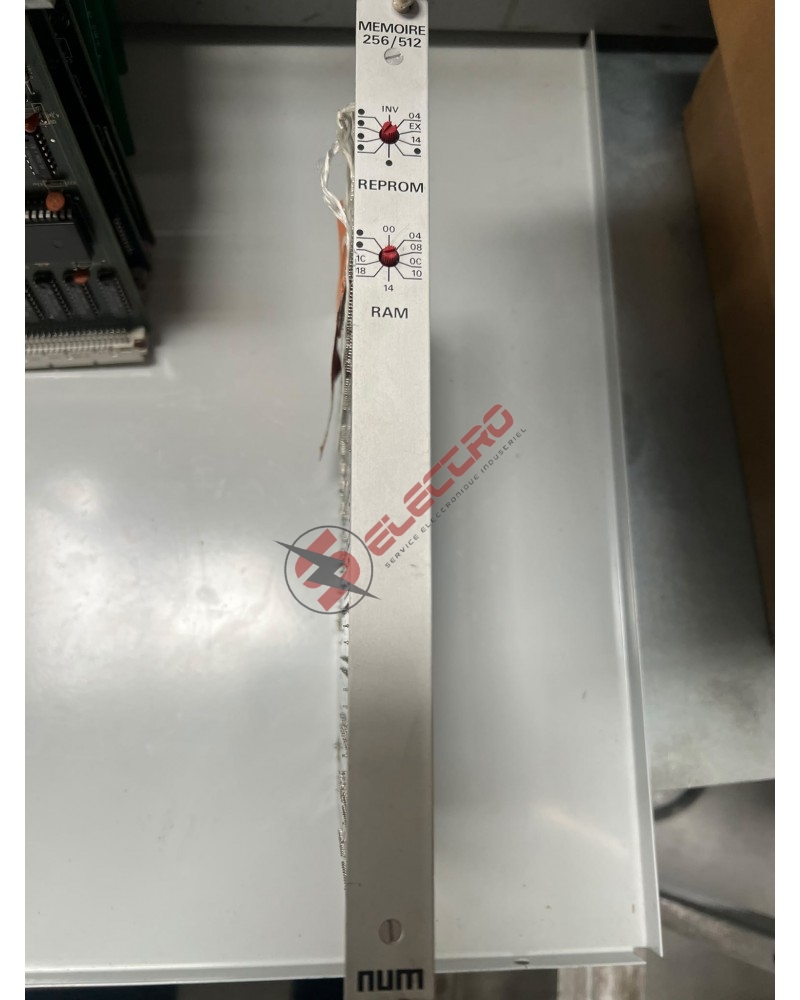

Sur une carte de cet âge, l'accumulateur est le premier point à traiter. Un Memoguard épuisé laisse la machine fonctionner sous tension, puis efface la zone vive à la première coupure : correcteurs d'outils et décalages d'origine disparaissent après un week-end d'arrêt. Sauvegardez vos paramètres avant toute dépose et prévoyez le remplacement de l'accumulateur à la remise en service. Attention aussi à une confusion classique : le 512 d'une REPROM HN27C512 désigne 512 kilobits, soit 64 kilo-octets utiles par boîtier, alors que le 512 inscrit sur la carte désigne bien 512 kilo-octets de zone morte. Relevez enfin la position des molettes et des interrupteurs SELECT avant dépose, une base d'adresse mal reportée produisant des défauts mémoire aléatoires. Notre équipe est disponible au 03 27 86 27 73 pour valider votre plan mémoire.
