NUM 200022 : Carte Coupleur Série V24 pour Automate de Baie CN

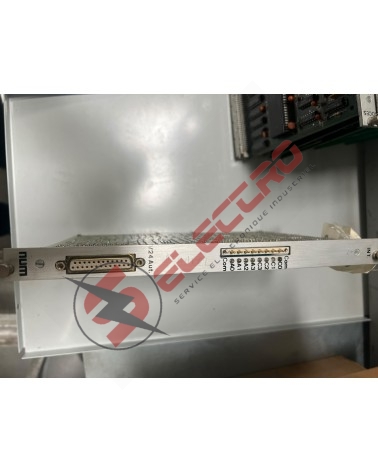

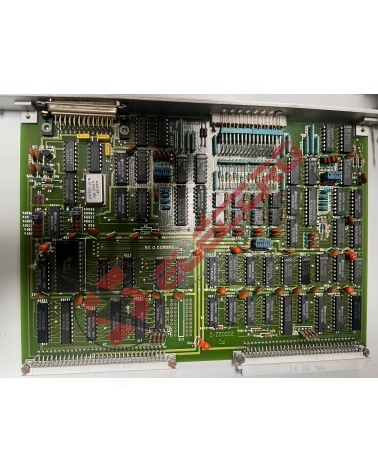

La carte NUM 200022, circuit sérigraphié 200022 D 26, matérialise la voie de communication série de l'automate intégré à la commande numérique. Elle convertit les échanges du bus interne en trame asynchrone normalisée, puis adapte les niveaux logiques aux tensions de la norme V24, plus connue sous son appellation américaine RS-232. C'est par elle que transitent le chargement et la relecture du programme automate depuis une console ou un PC de maintenance, dès qu'il faut modifier une temporisation ou tracer un défaut de séquence.

Le cœur de la liaison est un contrôleur asynchrone EF68A50P de Thomson, cadencé par un oscillateur à 4,9152 MHz. L'adaptation électrique est confiée à des circuits MC1488P et MC1489P, émetteurs et récepteurs de ligne quadruples qui produisent et interprètent les niveaux symétriques de la norme. Autour d'eux, un banc logique 74LS et 74ALS gère le bus : bascules octales SN74ALS273N et SN74ALS574N pour mémoriser l'état des lignes, décodeurs SN74ALS138N pour la sélection.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Coupleur issu des premières générations de baies NUM, le neuf reste ponctuel. Consultez-nous pour un point de disponibilité.
• ✅ Reconditionné garanti 6 mois : Liaison testée en boucle sur banc, niveaux de ligne mesurés en sortie de connecteur et points de test vérifiés, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'un coupleur reconditionné et testé contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les émetteurs de ligne grillés, l'ACIA muette et les défauts d'oscillateur.

Compatibilité et conseils d'installation

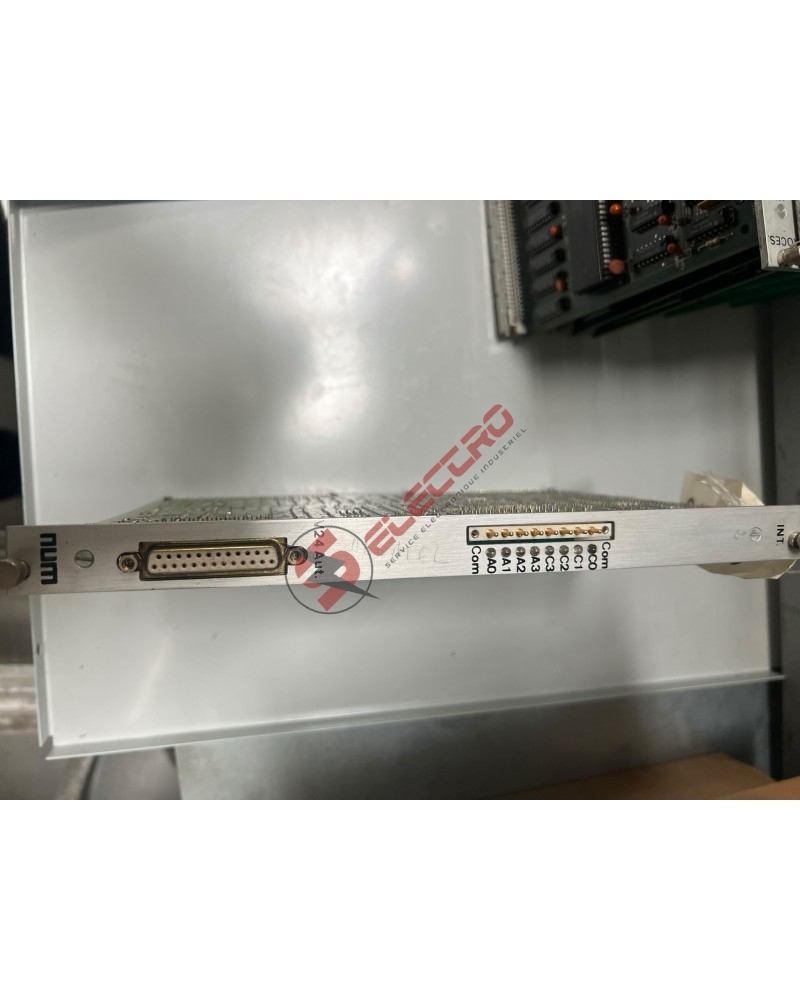

Une liaison V24 morte n'implique pas systématiquement une carte hors service. Les circuits MC1488 exigent des rails d'alimentation symétriques : si l'alimentation de la baie ne délivre plus correctement le plus ou le moins 15 V, la carte paraît vivante, son voyant s'allume, mais aucun niveau valide ne sort du connecteur. Contrôlez donc les tensions du fond de panier avant de conclure. Les points de test A0 à A3 et C0 à C3 permettent ensuite de vérifier à l'oscilloscope que la carte est bien sélectionnée par le bus. Côté câble, un croisement inadapté entre émission et réception explique la majorité des échecs de connexion à un PC équipé d'un convertisseur USB vers série. Notre équipe est disponible au 03 27 86 27 73 pour cette vérification.
