Carte Processeur Communication NUM PROCES. 200432

NUM 200432 : Carte Processeur de Communication et Gestion des Périphériques

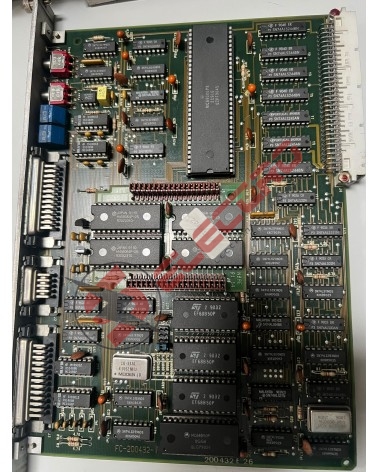

La carte NUM 200432, circuit repéré 200432 E 26, prend en charge l'ensemble des échanges série de la baie de commande numérique. Elle traite en parallèle le canal montant vers le pupitre opérateur, l'acquisition des programmes ISO depuis un lecteur ou un poste informatique, le périphérique auxiliaire et le mode d'usinage en réseau. Cette autonomie repose sur un microprocesseur Motorola MC68000P8 en boîtier DIP 64 broches cadencé à 8 MHz, épaulé par un temporisateur MC68B40P et trois contrôleurs asynchrones EF68B50P de Thomson.

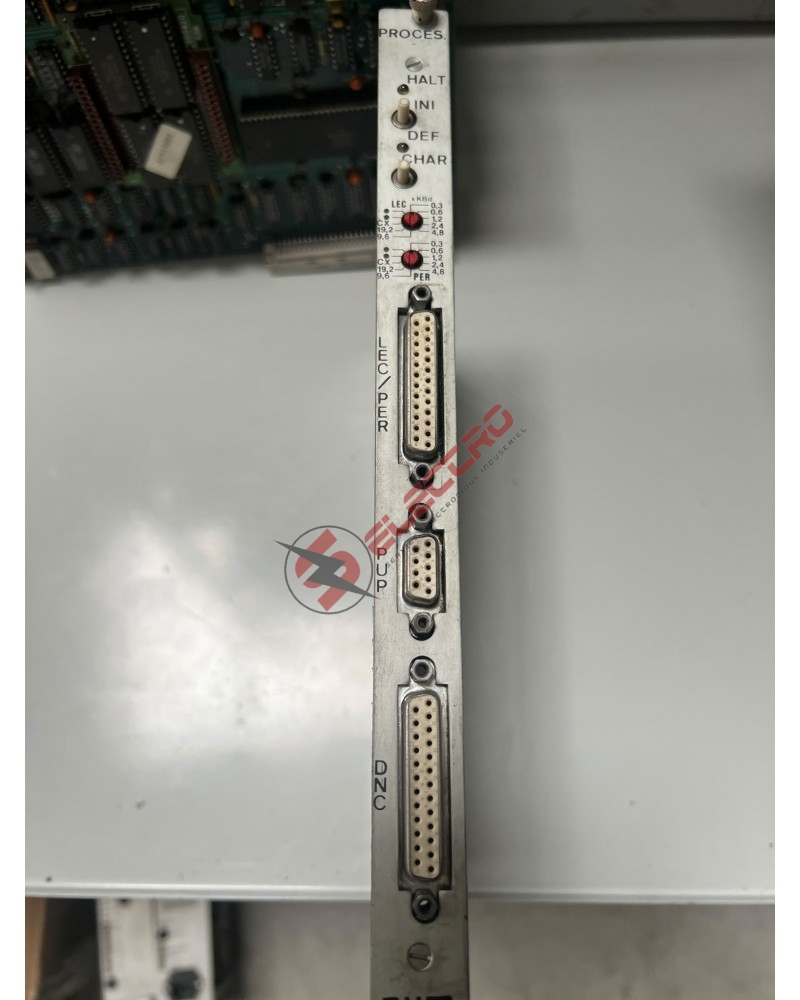

Deux quartz cadencent la carte : un oscillateur à 4,9152 MHz dédié aux communications, fréquence canonique qui restitue sans erreur d'arrondi la série des vitesses normalisées de 300 à 19 200 bauds, et un second à 16 MHz pour la logique. Le micro-logiciel réside dans une puce amovible étiquetée d'usine 200616/M, accompagnée de deux EEPROM Hitachi HN58064P-25. La façade regroupe les voyants HALT, DEF et CHAR, le bouton d'initialisation INI, les molettes de vitesse LEC et PER et les connecteurs Sub-D des quatre voies.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Génération ancienne, le neuf reste ponctuel. Interrogez-nous pour la disponibilité du moment.
• ✅ Reconditionné garanti 6 mois : Démarrage processeur contrôlé, trois voies série testées en émission et en réception, voyants et molettes vérifiés, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'une carte processeur reconditionnée et testée contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les ACIA muettes, les défauts d'horloge quartz et les supports de circuits oxydés.

Compatibilité et conseils d'installation

Avant de déposer votre carte d'origine, photographiez l'étiquette du micro-logiciel et la position des molettes. La référence de firmware doit correspondre à celle de votre installation, faute de quoi la commande démarre mais reste sourde au pupitre. Un voyant HALT allumé en permanence traduit un arrêt processeur : vérifiez en priorité que la puce du micro-logiciel est bien enfoncée dans son support, les cycles thermiques de plusieurs décennies faisant lentement remonter les circuits hors de leurs berceaux. Un DEF allumé à chaque transfert oriente plutôt vers un désaccord de vitesse ou de parité avec le périphérique. Notre équipe est disponible au 03 27 86 27 73 pour comparer votre configuration avec les cartes de notre stock.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Cartes processeur NUM testées sur banc depuis 2009 : Référence de micro-logiciel relevée et communiquée avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre carte NUM 200432 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Découvrez nos pupitres et claviers opérateur CNC ainsi que nos unités centrales et processeurs CNC.
