Carte Mémoire EEPROM 128 Ko NUM 201439

NUM 201439 : Carte Mémoire EEPROM 128 Ko pour Baie de Commande Numérique

La carte NUM 201439 s'insère dans le châssis de la commande numérique pour y ajouter une zone de stockage permanente. Sa technologie EEPROM (mémoire morte effaçable électriquement) lui permet de conserver son contenu hors tension sans accumulateur ni condensateur de maintien. C'est sa différence majeure avec les cartes à mémoire vive sauvegardée, dont la rétention se dégrade au rythme du vieillissement de la pile et provoque des pertes de paramètres inexplicables au redémarrage.

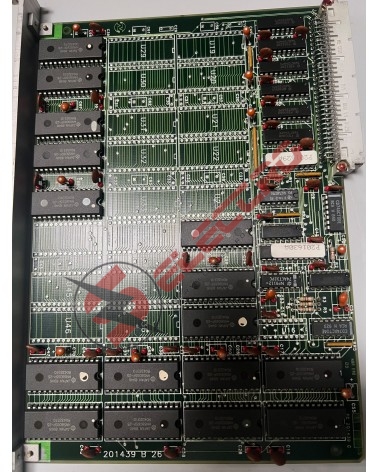

Le plan mémoire s'appuie sur des boîtiers Hitachi HN58065P-25, des EEPROM de 8 Ko utiles (64 kbit) au temps d'accès de 250 ns : la capacité de 128 Ko inscrite en façade résulte de leur mise en banc, répartie sur des emplacements sérigraphiés U19 à U46. La logique d'interface synchronise les cycles de lecture et d'écriture avec le processeur de la baie : portes et inverseurs rapides CD74ACT08E et CD74ACT04E, tampons de lignes 74F540 et SN74F07N. Deux composants sous boîtier propriétaire NUM, repérés P201629A et P201630A, assurent des fonctions non documentées publiquement.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Module d'une génération ancienne, le neuf reste ponctuel. Consultez-nous pour connaître la disponibilité du moment.
• ✅ Reconditionné garanti 6 mois : Lecture et écriture vérifiées sur l'intégralité du plan mémoire, contrôle du connecteur et nettoyage des contacts dorés, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'une carte mémoire reconditionnée et testée contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les cellules EEPROM en défaut, la logique d'interface et les pistes corrodées au niveau du connecteur.

Compatibilité et conseils d'installation

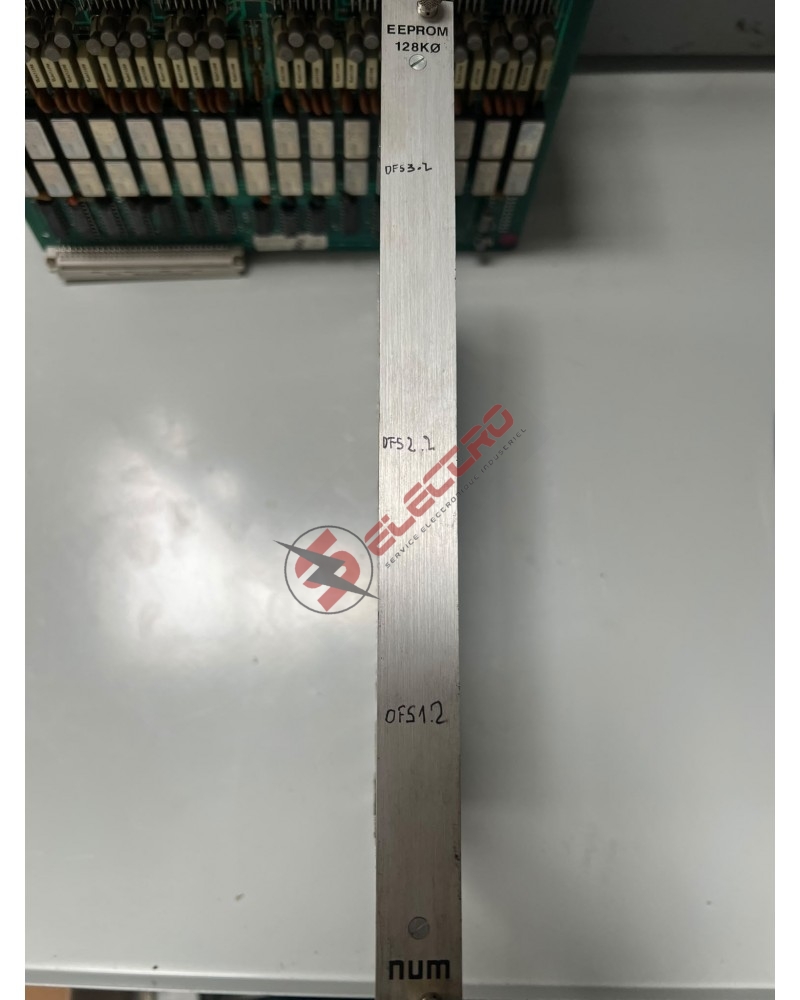

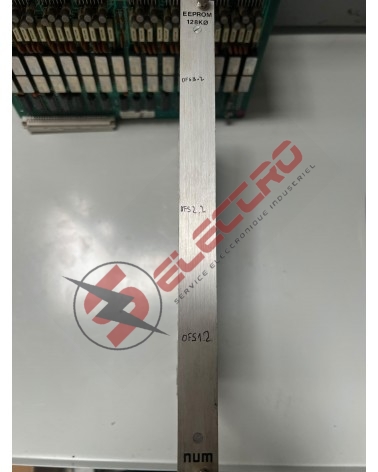

Ne confondez pas cette carte purement EEPROM avec les modules hybrides RAM et REPROM du même châssis, comme la 200715 en configuration 256/512 ou la 201716 en 256/768 : ces derniers embarquent un accumulateur de sauvegarde et n'occupent pas les mêmes plages d'adresses. Manipulez la carte par sa façade métallique, jamais par les composants, et n'extrayez jamais un module rack sous tension, l'insertion à chaud détruisant régulièrement les tampons de bus. Les inscriptions manuscrites au feutre relevées sur certaines façades relèvent d'un suivi d'atelier propre à la machine d'origine et n'ont aucune valeur technique pour votre installation. Notre équipe est disponible au 03 27 86 27 73 pour valider la configuration mémoire de votre baie.
