Carte NUM 32 Sorties TOR à Relais SDS 200578

NUM 200578 : Carte 32 Sorties TOR à Relais SDS pour Bac Automate

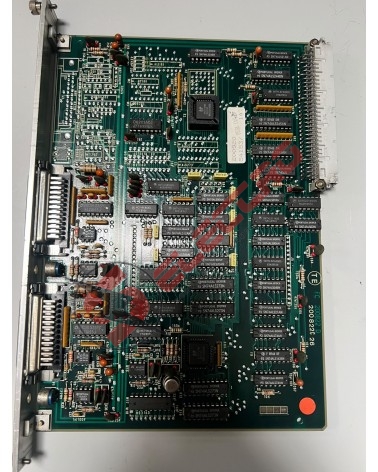

La carte NUM 200578, dont le circuit imprimé porte le repère 200 577 B26 (fonderie FC-200 577), constitue l'étage de sortie physique de l'automate intégré aux commandes numériques NUM 750 et NUM 760. Elle transforme 32 ordres logiques issus du bus de la baie en 32 contacts secs qui pilotent bobines de contacteurs, électrovannes, voyants de pupitre et relais de sécurité. La commutation par relais sépare franchement les potentiels et accepte les charges alternatives comme continues, là où une sortie statique impose de respecter une polarité.

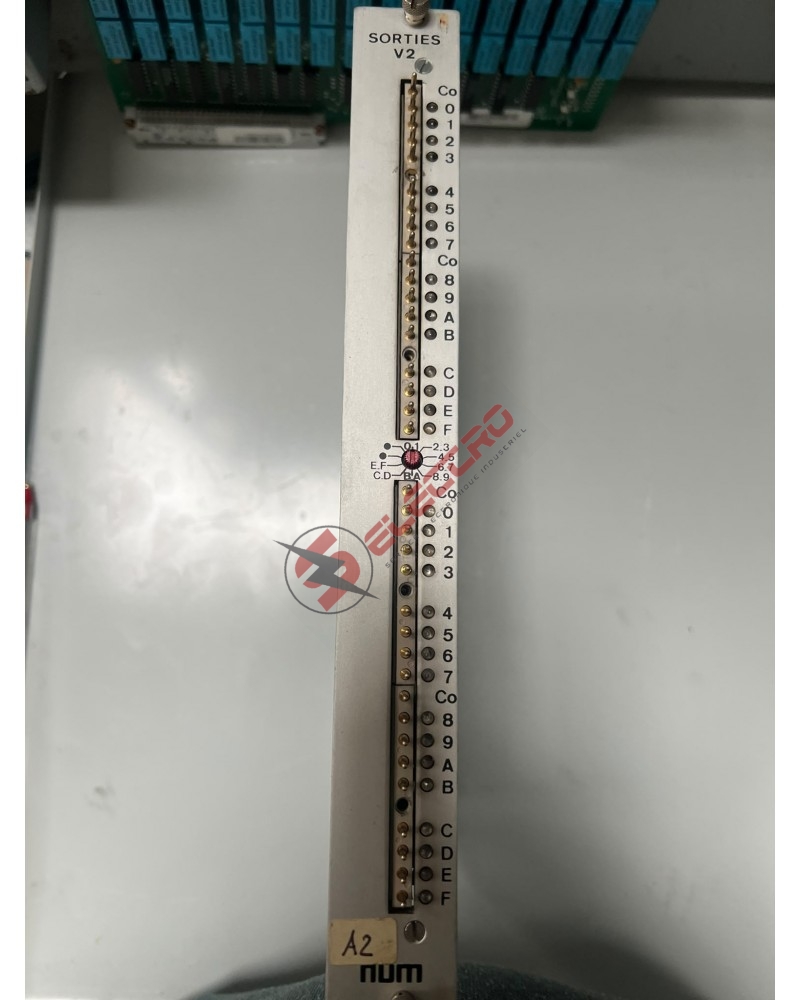

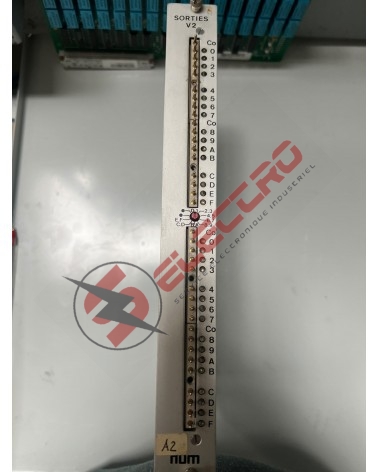

La chaîne de commande se suit facilement en dépannage : les décodeurs SN74ALS138N sélectionnent le module, les tampons SN74ALS244BN isolent le bus, les bascules octales SN74ALS273N mémorisent l'état de chaque sortie, puis des réseaux Darlington ULN2803A excitent les bobines à raison de huit canaux par boîtier. Deux rangées de seize bornes indexées en hexadécimal donnent accès aux points de mesure, communs repérés Co.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Génération de carte ancienne, le neuf reste ponctuel. Contactez notre équipe pour un point de disponibilité actualisé.
• ✅ Reconditionné garanti 6 mois : Commutation des 32 canaux vérifiée un à un sur banc, continuité des fusibles contrôlée et relais collés remplacés, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'une carte reconditionnée et testée contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les relais collés, les fusibles ouverts, les Darlington en court-circuit et les varistances vieillies.

Compatibilité et conseils d'installation

Relevez la référence portée sur l'étiquette de votre carte d'origine avant de commander : deux systèmes de numérotation coexistent sur cette famille de sorties TOR, l'un en 2005xx et l'autre en 2242xxxxx, pour une fonction identique mais des séries équipées de relais de marques différentes. Reportez ensuite la position de la molette d'adresse : deux modules partageant la même adresse provoquent un conflit de bus et des sorties erratiques, attribuées à tort au programme automate. Une sortie muette isolée oriente vers son fusible, puis vers le relais. Huit canaux consécutifs muets signent en revanche un réseau ULN2803A détruit par une charge inductive mal écrêtée. Ne dépassez jamais le calibre 1,5 A gravé sur la carte. Notre équipe est disponible au 03 27 86 27 73 pour vous aider à identifier la variante en service sur votre machine.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste des commandes numériques NUM depuis 2009 : Variante de relais et repère PCB vérifiés avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre carte NUM 200578 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Retrouvez notre catalogue de cartes électroniques et modules CNC ainsi que nos composants de puissance industriels.
