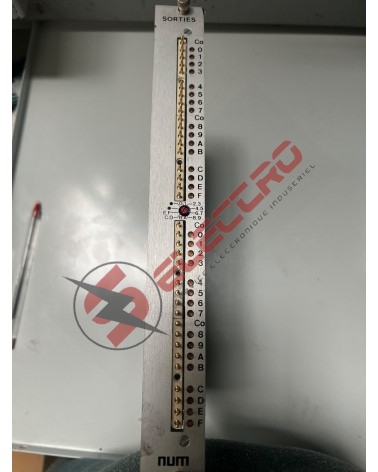

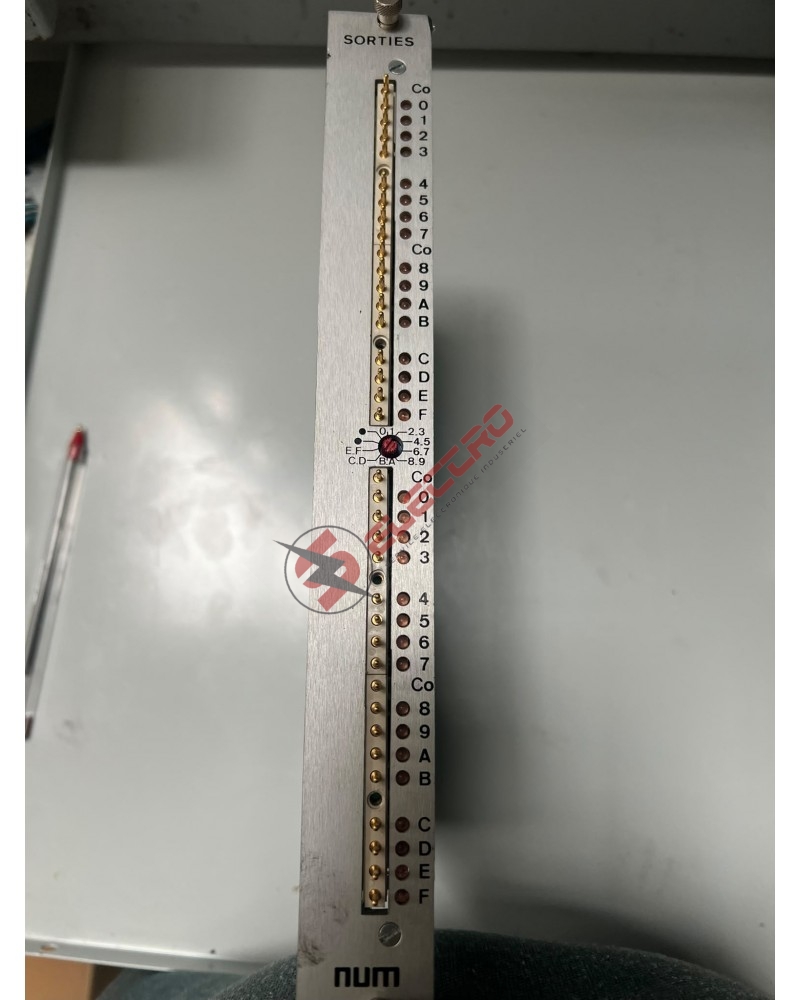

Carte NUM 32 Sorties TOR à Relais V2 224203362

NUM 224203362 : Carte 32 Sorties TOR à Relais V2 pour Rack Automate

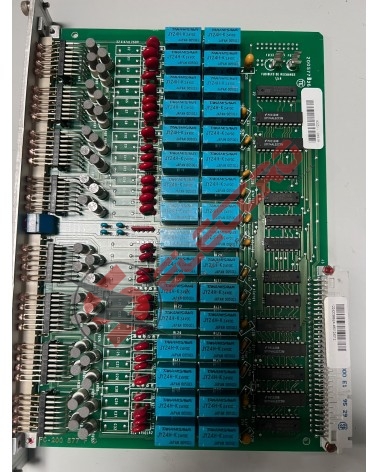

La carte NUM 224203362, version V2, dont le circuit imprimé porte le repère FC-200 577 / 200 577 B26, sert d'interface d'isolation et de commutation électrique entre l'unité centrale de la commande numérique et la partie opérative de la machine : pilotage de contacteurs, vannes logiques, éclairages et voyants. Son architecture embarque une matrice dense de 32 relais étanches Takamisawa JY24H-K, un modèle de relais bien documenté chez les distributeurs de composants électroniques, dont les caractéristiques publiées (24V DC en bobine, contact 1 Form A, 5A sous 250V AC) correspondent aux valeurs indiquées sur cette carte. Chaque canal est protégé individuellement par un fusible cartouche interchangeable, complété par deux fusibles généraux de ligne en amont et une rangée de varistances de découplage absorbant les arcs électriques générés par la commutation des charges inductives. Cette carte équipe les racks automates des commandes numériques NUM 750 et NUM 760, et succède à la version V3 déjà référencée chez Shop-Elec (224203361), les deux cartes assurant une fonction équivalente à 32 sorties sur des générations de fabrication différentes.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Référence de génération ancienne, stock neuf très limité. Contactez notre équipe pour un point de disponibilité actualisé.
• ✅ Reconditionné garanti 6 mois : Carte testée sur banc dédié avant expédition, vérification des 32 sorties une à une et de l'état des fusibles, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'une carte 224203362 reconditionnée et testée contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les relais défaillants, fusibles grillés et varistances hors service.

Compatibilité et conseils d'installation

Avant de commander, vérifiez que la référence 224203362 figure bien sur l'étiquette code-barres de votre carte d'origine : elle se distingue de la version V3 (224203361) par un numéro de fin de séquence différent, les deux versions n'étant pas nécessairement strictement identiques en câblage malgré une fonction équivalente. Le pouvoir de coupure de 5A à 250V AC de chaque relais ne doit jamais être dépassé, y compris de façon transitoire au démarrage d'une charge inductive : privilégiez systématiquement une protection ou un dispositif d'écrêtage en amont des charges les plus inductives (électrovannes, bobines de contacteur). Si un ou plusieurs canaux ne commutent plus, contrôlez en priorité le fusible individuel correspondant avant de suspecter le relais lui-même. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans ce diagnostic.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste des commandes numériques NUM depuis 2009 : Identification de la version exacte garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre carte NUM 224203362 ? Contactez notre équipe technique : réponse sous 2 heures ouvrées. Retrouvez notre catalogue d'automates programmables ainsi que nos accessoires et connectique CNC.
