NUM 200108 : Carte AXES AUTO, Pilotage de 2 Axes et Automatisme

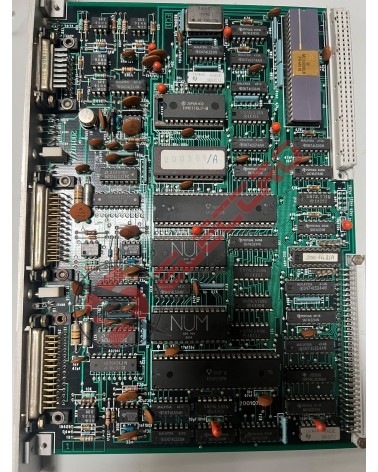

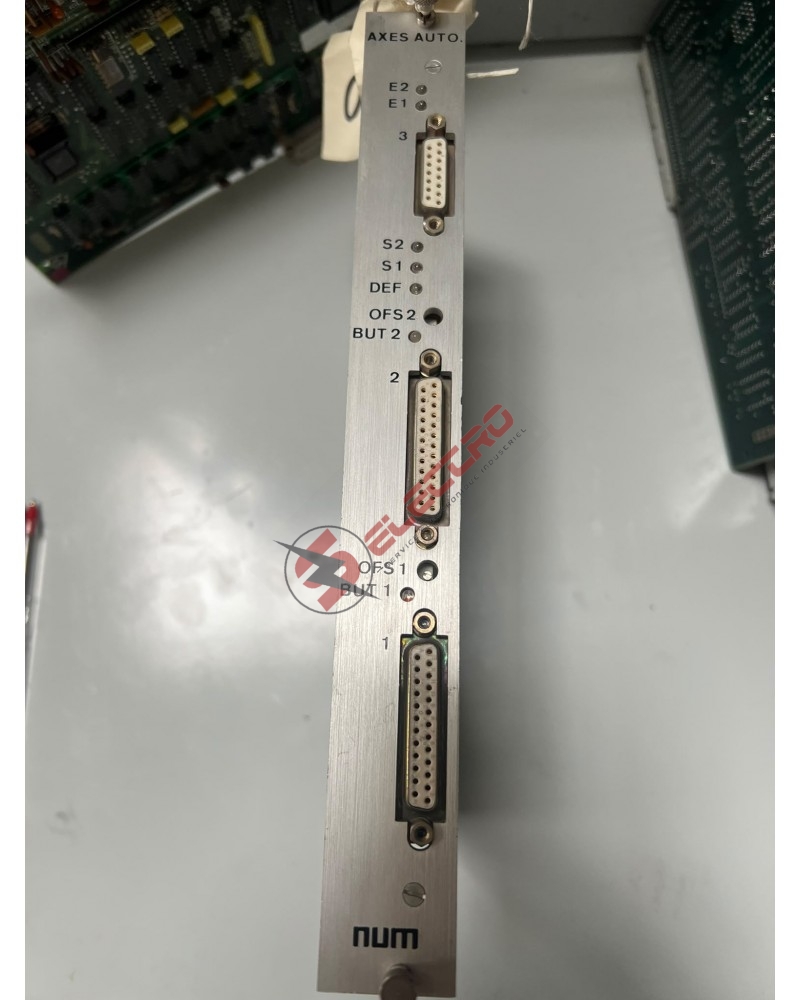

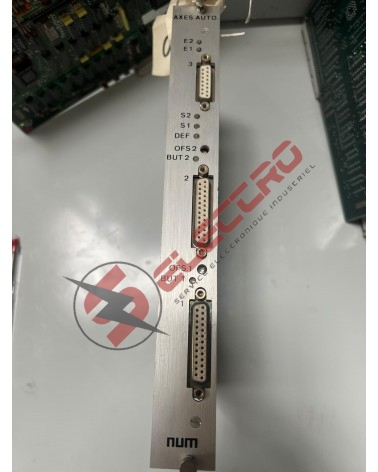

La carte NUM AXES AUTO 200108, dont le circuit imprimé nu porte le repère NUM FC 200107, est un module combinant pilotage d'axes et fonctions d'automatisation, conçu pour s'intégrer directement dans les baies et bacs d'automates des commandes numériques NUM 750 et NUM 760. Elle assure la communication et la gestion des signaux de deux axes analogiques d'usinage sur une architecture articulée autour d'un microprocesseur Motorola MC68008, une variante à bus de données 8 bits du célèbre processeur 68000, choix technique cohérent avec les cartes d'automatisme industrielles de cette génération. La face avant en aluminium brossé, marquée du logo NUM, offre un accès direct aux réglages manuels indispensables lors de la maintenance ou du calibrage des moteurs : potentiomètres d'ajustement de dérive OFS 1 et OFS 2, boutons de test BUT 1 et BUT 2, et indicateurs LED d'état et de défaut (E1, E2, S1, S2, DEF). Les ports Sub-D en façade permettent d'interfacer les codeurs de position, les règles de mesure ou les variateurs de puissance des axes pilotés.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Référence de génération ancienne, stock neuf très limité. Contactez notre équipe pour un point de disponibilité actualisé.
• ✅ Reconditionné garanti 6 mois : Carte testée sur banc dédié avant expédition, contrôle des 2 voies d'axe et des ports de communication, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'une carte 200108 reconditionnée et testée contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de voie d'axe, de processeur et de connectique façade.

Compatibilité et conseils d'installation

Avant de commander, vérifiez que la référence 200108 correspond à l'étiquette de votre carte d'origine : des variantes de révision existent au sein de cette même famille de cartes, reconnaissables par leur étiquette de révision, sans être toutes strictement identiques en câblage. Le voyant DEF allumé en façade signale un défaut général qu'il convient de croiser avec les LED E1/E2/S1/S2 pour orienter le diagnostic vers l'axe ou la fonction en cause avant tout démontage. Notre équipe est disponible au 03 27 86 27 73 pour vous aider à interpréter ces indicateurs avant commande.
