Carte NUM 200389 : 16 Sorties Tout-Ou-Rien à Relais pour Rack Automate

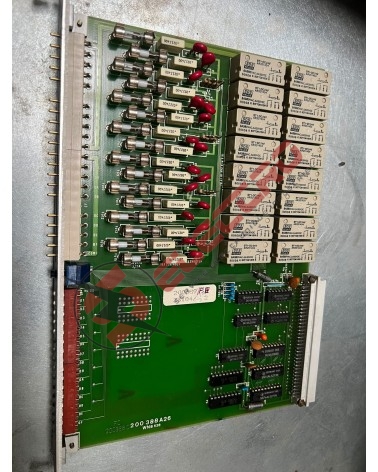

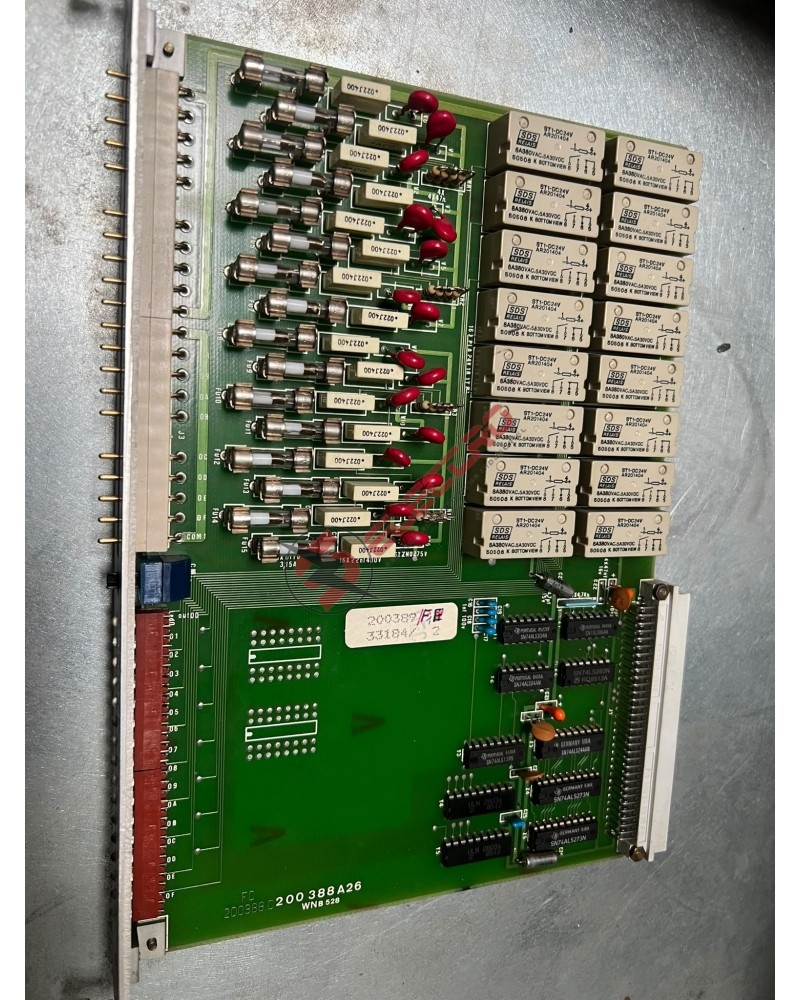

La carte NUM 200389 est un module d'extension d'origine NUM assurant la transmission de 16 signaux d'activation Tout-Ou-Rien (TOR) depuis la partie automatisme de la commande vers la partie opérative de la machine. Chaque ligne de sortie commute via un relais d'isolation électromécanique indépendant, offrant une isolation galvanique complète entre la logique de commande basse tension et les charges externes pilotées, qu'elles soient inductives (électrovannes, contacteurs) ou résistives (voyants, résistances). Cette carte équipe les racks automates des commandes numériques NUM 750 et NUM 760, générations largement diffusées dans l'industrie à partir de la fin des années 1980. Le traitement logique de mémorisation d'état s'appuie sur des circuits intégrés de la famille 74ALS de Texas Instruments, une technologie standard et robuste pour ce type de carte d'interface.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Référence de génération ancienne, stock neuf très limité. Contactez notre équipe pour un point de disponibilité actualisé.
• ✅ Reconditionné garanti 6 mois : Carte testée sur banc dédié avant expédition, vérification des 16 sorties une à une et de l'état des fusibles, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'une carte 200389 reconditionnée et testée contre retour de votre carte défectueuse, pour limiter l'arrêt de production.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les relais défaillants, fusibles grillés et défauts de logique de mémorisation.

Compatibilité et conseils d'installation

Avant de commander, vérifiez que le repère 200389 figure bien sur l'étiquette ou le circuit imprimé de votre carte d'origine : au sein de la gamme NUM 16 sorties, cette version à relais électromécaniques n'est pas interchangeable avec la version à sorties statiques (carte logique V1, voir notre fiche dédiée), les deux technologies utilisant des principes de commutation différents malgré une fonction équivalente. Si un ou plusieurs canaux ne commutent plus, contrôlez en priorité le fusible individuel correspondant avant de suspecter le relais lui-même, une panne bien plus fréquente et économique à corriger. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans ce diagnostic.
