Dold Safemaster BA7924.21 : Bloc Temporisé de Sécurité 0,5 à 5s

Dold Safemaster BA7924.21 : Module de Temporisation de Sécurité, Plage 0,5 à 5 Secondes

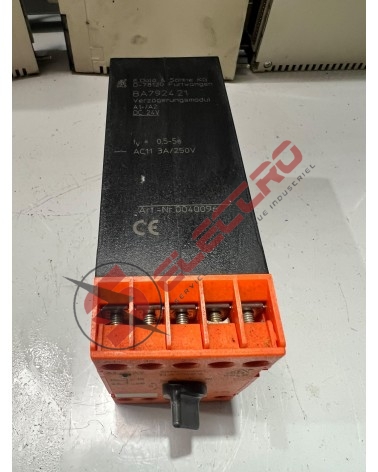

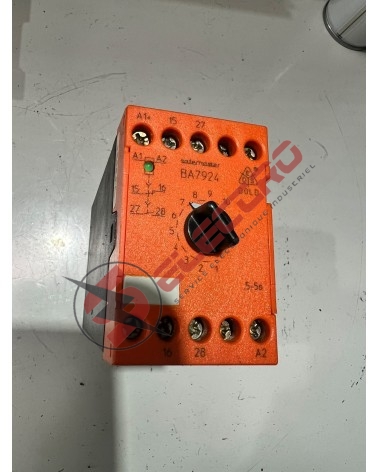

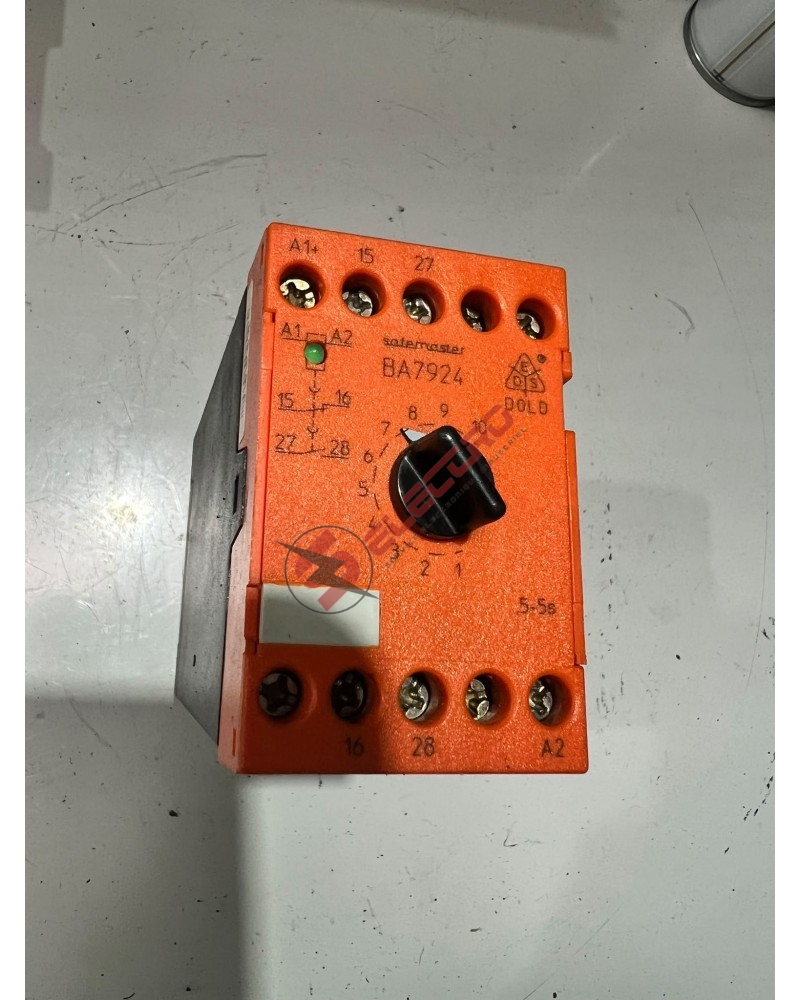

Le BA7924.21 (Art.-Nr. 0040096) appartient à la gamme Safemaster de modules de sécurité temporisés produite par E. Dold & Söhne KG, fabricant allemand de Furtwangen spécialisé dans les composants de sécurité machine. Ce bloc de temporisation retarde de façon sécurisée l'ouverture ou la fermeture d'une ligne de commande, sur une plage réglable de 0,5 à 5 secondes, une fonction couramment utilisée pour encadrer l'arrêt contrôlé d'une machine-outil : temporiser la coupure d'une broche après consigne d'arrêt, retarder l'ouverture d'un protecteur de sécurité jusqu'à l'immobilisation complète d'un organe mobile, ou séquencer un arrêt d'urgence catégorisé. Le boîtier bicolore, corps noir et façade d'interface orange vif, reprend le code couleur normalisé des équipements liés à la sécurité des machines-outils, facilitant leur repérage immédiat en armoire électrique par rapport aux modules de commande standard. L'alimentation s'effectue exclusivement en 24 V DC, contrairement à d'autres modules de temporisation acceptant l'AC/DC : les bornes d'alimentation de la bobine électronique sont repérées A1+ et A2. Ce module se distingue par sa configuration de sortie double, spécifique aux circuits de sécurité : un contact inverseur temporisé (bornes 15-16) et un contact normalement ouvert de sécurité temporisé distinct (bornes 27-28), pour un pouvoir de coupure nominal (AC11) de 3 A / 250 V AC. En façade, un bouton rotatif indexé noir, gradué manuellement de 1 à 10 (à convertir selon la plage de 5 secondes maximale), permet d'affiner précisément la durée de temporisation souhaitée, tandis qu'une LED verte « A1/A2 » confirme la bonne alimentation du module. Le schéma de câblage complet est sérigraphié directement sur le boîtier, un atout pratique pour éliminer tout risque d'erreur lors des opérations de maintenance en armoire. L'appareil porte l'homologation de sécurité allemande GS/BG, en complément du marquage CE obligatoire, un niveau de certification supérieur à celui de modules de temporisation standard non spécifiquement dédiés à la sécurité machine.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Module d'occasion contrôlé avant expédition sur banc dédié, vérification de la plage de temporisation et des deux contacts de sortie. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un BA7924.21 reconditionné et testé contre retour de votre module défectueux, pour limiter l'arrêt de votre circuit de sécurité machine.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de temporisation, les pannes des contacts inverseur et de sécurité, ainsi que les problèmes d'alimentation 24 V DC.

Compatibilité et conseils d'installation

Avant de commander ce module, vérifiez que votre circuit de sécurité utilise bien une alimentation 24 V DC (et non AC/DC), ce module Dold n'acceptant que le courant continu, contrairement à certains relais temporisés standard du marché comme le Pilz ZAE/3s/24VACDC/1uZ également disponible dans notre catalogue. Respectez scrupuleusement le repérage des deux contacts de sortie distincts (15-16 pour l'inverseur, 27-28 pour le contact de sécurité) lors du câblage, ces deux circuits n'ayant pas la même fonction dans le schéma de sécurité de la machine. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans la vérification de compatibilité avant commande.
