Bachmann DIO16-C : Module E/S Numériques 16 Canaux, Esclave CAN/CANopen

Bachmann DIO16-C : Module d'Entrées/Sorties Numériques 16 Canaux, Esclave CAN/CANopen

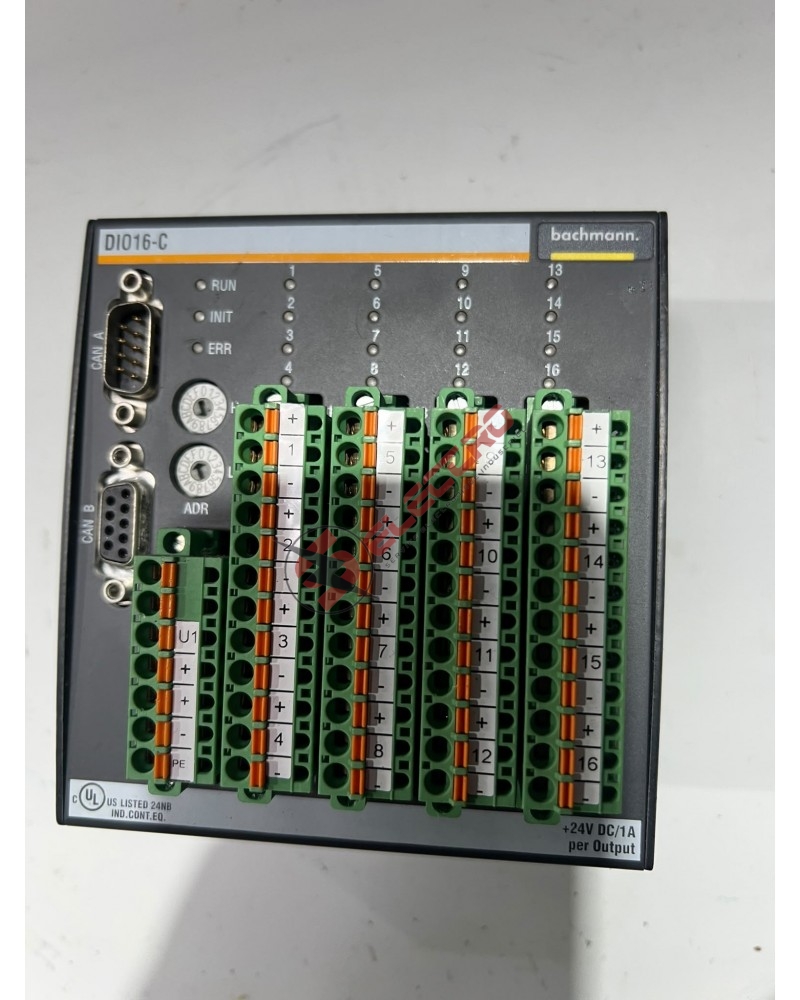

Le Bachmann DIO16-C, référence constructeur 00010285-00 (également typographié DI016-C sur certains documents), est un module d'entrées/sorties numériques décentralisé produit par Bachmann electronic GmbH, fabricant autrichien spécialisé dans les systèmes d'automatisation industrielle. Ce module autonome (stand-alone CAN slave) sert d'interface de terrain décentralisée : logé dans un boîtier compact en polymère noir, il permet de relier des capteurs et des actionneurs directement à un réseau de commande via le bus CAN, avec le protocole CANopen. Ses 16 canaux sont librement configurables individuellement en entrée ou en sortie, ce qui en fait un module d'extension polyvalent pour ajouter des points d'E/S numériques à une architecture d'automatisme sans occuper une carte complète en automate central. L'alimentation s'effectue entre 18 et 34 V DC (plage nominale 24 V DC), chaque sortie numérique délivrant un courant continu maximal de 1 A, tandis que chaque entrée présente une résistance interne de 6 kΩ et un délai de réponse inférieur à 3,5 ms. Une isolation galvanique complète sépare l'interface de communication CAN de l'électronique interne de contrôle, protégeant le réseau de terrain des perturbations pouvant survenir côté capteurs et actionneurs. Le module se raccorde au réseau via deux prises Sub-D 9 broches (CAN A / CAN B) reliées en interne, permettant le bouclage ou le chaînage direct du câble réseau d'un module à l'autre, sans câblage additionnel. L'adresse du nœud se configure en façade via deux commutateurs rotatifs de codage, tandis que la vitesse de transmission (de 10 Kbauds à 1 Mbit/s) se règle sur le panneau latéral de l'appareil. Trois voyants LED (RUN, INIT, ERR) donnent un diagnostic instantané de l'état du module et de sa communication réseau.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Module d'occasion contrôlé avant expédition sur banc dédié, vérification des 16 canaux d'E/S et de la communication CAN/CANopen. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'un DIO16-C reconditionné et testé contre retour de votre module défectueux, pour limiter l'arrêt de votre réseau de terrain.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de canal, les erreurs de communication CAN et les pannes d'alimentation du module.

Compatibilité et conseils d'installation

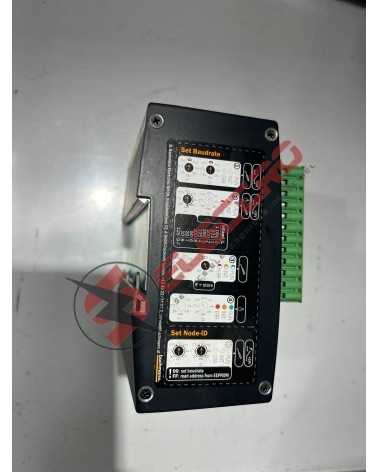

Avant de commander ce module, vérifiez que votre réseau de terrain utilise bien le protocole CANopen et que l'adresse de nœud disponible sur votre bus correspond à un identifiant libre. La vitesse de transmission doit être identique sur l'ensemble des modules raccordés au même segment de bus CAN : un module mal configuré en vitesse peut entraîner une perte totale de communication réseau, signalée par la LED ERR. Pour des installations nécessitant un nombre de canaux plus important, notre catalogue propose également le module Bachmann DIO48-C, à 48 canaux, pour les armoires électriques à forte densité d'entrées/sorties. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans le choix du bon modèle avant commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste automatismes industriels et bus de terrain depuis 2009 : Vérification de la communication CAN/CANopen garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre module Bachmann DIO16-C ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez notre catalogue d'automates programmables ainsi que nos cartes électroniques et modules associés.
