NNC E5EM-YR4K — Régulateur Température NNC Équivalent Omron: Présentation technique complète

Le NNC E5EM-YR4K (Yueqing Electronics Inc.) est un régulateur de température analogique à relais, conçu comme équivalent fonctionnel direct du célèbre Omron E5EM-YR4K. Il offre une permutabilité totale avec le modèle Omron d'origine : même encombrement, même brochage, mêmes fonctionnalités. Ce régulateur est utilisé dans tous les secteurs industriels nécessitant un contrôle de température simple et fiable : machines d'emballage, presses, étuves, fours industriels, machines textiles, équipements de soudure, lignes de production agroalimentaire et plastiques.

Caractéristiques techniques complètes

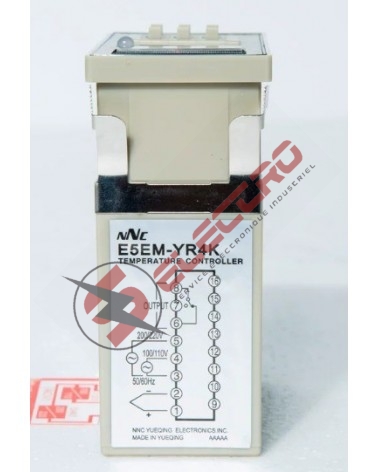

Schéma de câblage — Guide de raccordement

Alimentation : Relier l'alimentation sur les bornes 3 et 4 pour une tension de 100/110V AC, ou sur les bornes 3 et 5 pour une alimentation en 200/220V AC. Ne jamais raccorder les deux simultanément.

Thermocouple type K : Connecter le fil positif du thermocouple sur la borne 1 (+) et le fil négatif sur la borne 2 (-). Utiliser impérativement un câble de compensation type K (NiCr/NiAl) pour éviter les erreurs de mesure par jonction froide parasite.

Sortie relais : La charge à contrôler (résistance chauffante, contacteur, SSR de pilotage) se raccorde entre la borne 7 (commun) et la borne 6 (NO) pour un circuit s'ouvrant à la consigne atteinte (fonctionnement standard en chauffe), ou entre la borne 7 et la borne 8 (NC) pour une logique inversée.

Équivalence Omron E5EM-YR4K — Remplacement sans modification

La référence Omron E5EM-YR4K est un régulateur de température de la gamme E5E d'Omron, longtemps produit et toujours très recherché en pièce de rechange. Le NNC E5EM-YR4K est son équivalent dimensionnel et fonctionnel exact : découpe panneau identique, brochage bornier identique, performances thermiques comparables. Il s'installe sans modification du câblage existant, permettant une remise en production immédiate. Note : En cas d'application nécessitant la garantie constructeur Omron ou une certification spécifique (SIL, ATEX), privilégier un Omron d'origine.

Interface opérateur — Utilisation

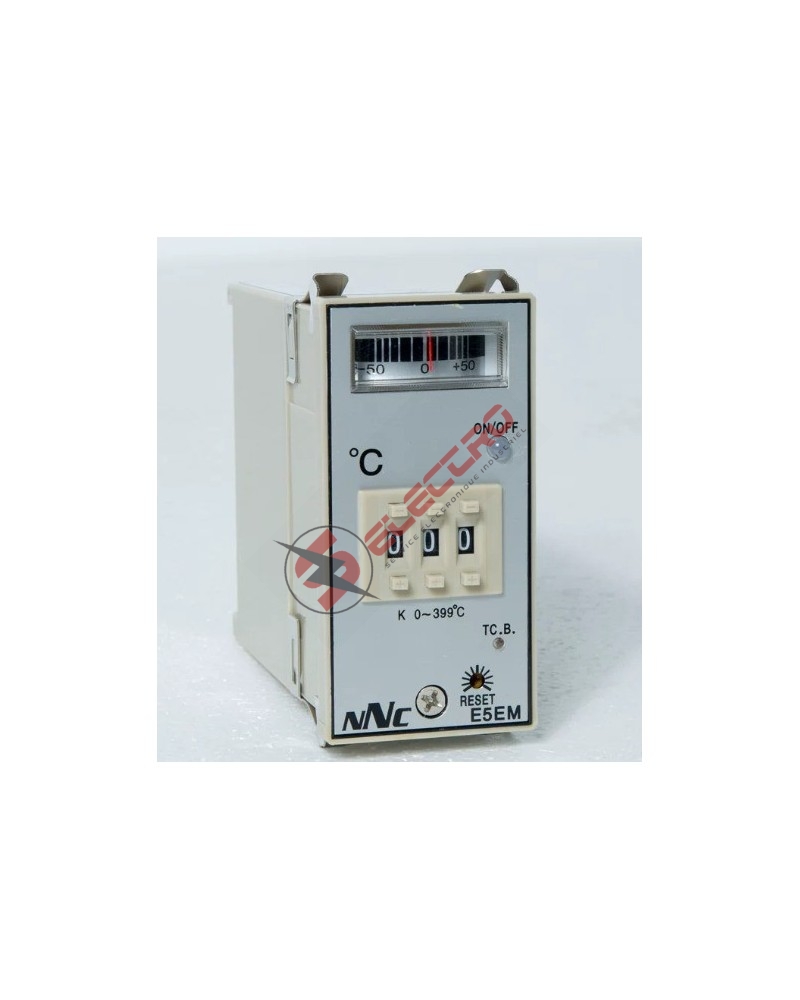

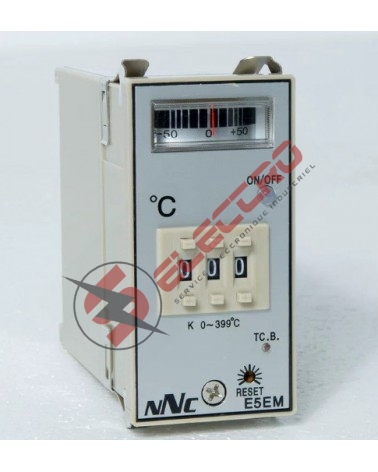

La façade analogique du E5EM-YR4K NNC permet une exploitation simple sans programmation : les 3 molettes mécaniques (centaines / dizaines / unités) permettent de sélectionner directement la consigne en °C de 000 à 399. L'indicateur à aiguille affiche en temps réel la déviation entre la température mesurée et la consigne (±50°C) pour un suivi visuel immédiat. Le potentiomètre RESET permet d'ajuster le point zéro de la déviation. Le voyant LED signale l'état de sortie du relais (ON = chauffage actif).
