L’alimentation Cherokee PE1938/02 U (réf. PE193802U) est la deuxième révision de la série PE1938, alimentation industrielle quadri-sorties pour machines-outils CNC. Elle délivre simultanément 5 VDC / 20 A, 24 VDC / 4 A, +12 VDC et −12 VDC à partir d’une entrée 110/230 VAC.
- Référence : PE1938/02 U (aussi : PE193802U)
- Marque : Cherokee
- Entrée : 110/230 VAC, 47-63 Hz
- Sortie 1 : 5 VDC / 20 A (logique numérique CN)
- Sortie 2 : 24 VDC / 4 A (actionneurs)
- Sorties 3/4 : +12 VDC / −12 VDC (circuits analogiques)
Expertise Shop-Elec : Fourniture Neuf | Reconditionné garanti 6 mois | Échange standard | Réparation devis gratuit sous 48h
Expédition en 24/48h depuis notre stock France (Nord, 59). Livraison internationale dans plus de 200 pays. 03 27 86 27 73 — Urgences production.
ALIM. CHEROKEE PE1938/02 U, PE193802U
L’alimentation Cherokee PE1938/02 U (réf. PE193802U) est la deuxième révision de la série PE1938, alimentation industrielle quadri-sorties pour machines-outils CNC. Elle délivre simultanément 5 VDC / 20 A, 24 VDC / 4 A, +12 VDC et −12 VDC à partir d’une entrée 110/230 VAC.
- Référence : PE1938/02 U (aussi : PE193802U)
- Marque : Cherokee
- Entrée : 110/230 VAC, 47-63 Hz
- Sortie 1 : 5 VDC / 20 A (logique numérique CN)
- Sortie 2 : 24 VDC / 4 A (actionneurs)
- Sorties 3/4 : +12 VDC / −12 VDC (circuits analogiques)
Expertise Shop-Elec : Fourniture Neuf | Reconditionné garanti 6 mois | Échange standard | Réparation devis gratuit sous 48h
Expédition en 24/48h depuis notre stock France (Nord, 59). Livraison internationale dans plus de 200 pays. 03 27 86 27 73 — Urgences production.
État
Disponibilité
Garantie
Prix
Commander
NEUF
Expédié par Shop-Elec (S-ELECTRO)
● Livraison 24/72h
12 mois Garantie
— Remplacement
750,00 € HT
(900,00 € ttc)
Garanties sécurité
Politique de livraison
Politique retours

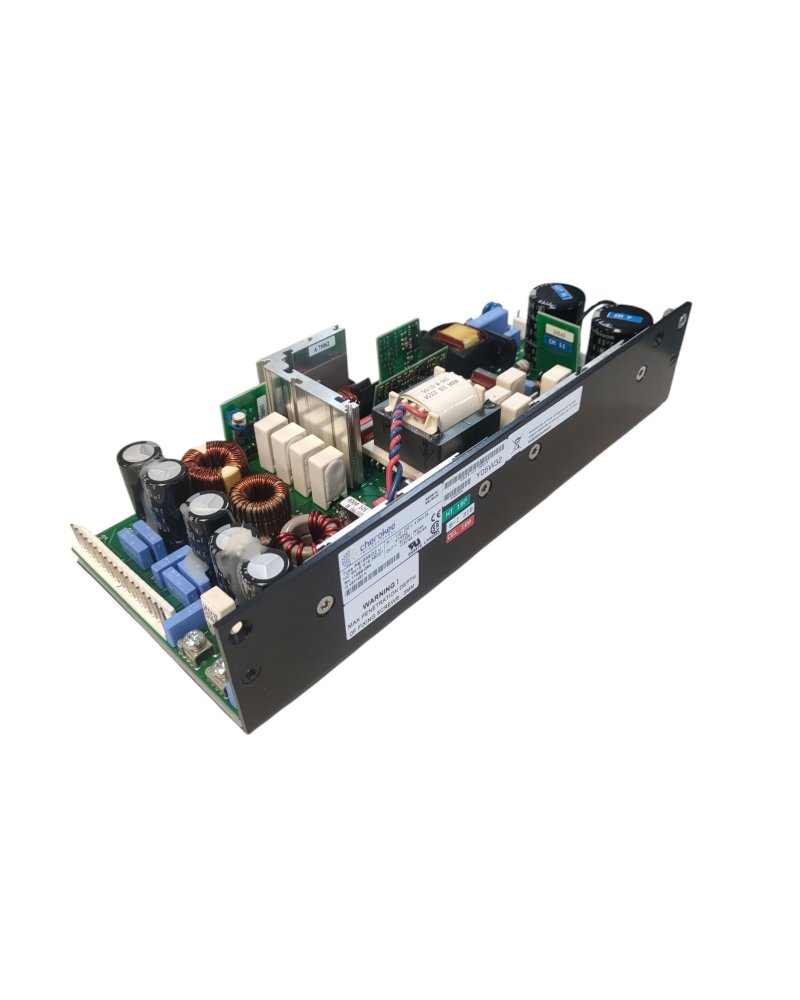

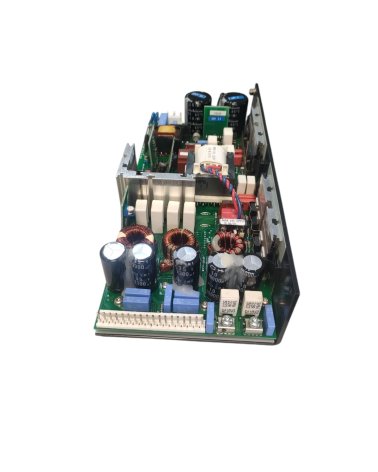

Cherokee PE1938/02 U — Alimentation quadri-sorties CNC révision 02
L’alimentation Cherokee PE1938/02 U est la deuxième révision de la série PE1938, identifiable par le suffixe « 02 U». Par rapport à la PE1938 de base, cette révision apporte des améliorations de stabilité des tensions de sortie et une meilleure tolérance aux variations de charge dynamique. Cette alimentation est fonctionnellement équivalente à la Philips PE-1938/02U qui est son homologue rebadgé pour les marchés européens. La fourniture simultanée de 5 VDC (logique numérique), 24 VDC (actionneurs) et ±12 VDC (circuits analogiques) en fait l’alimentation cœur des CN de première génération : Cincinnati Milacron Acramatic 850, Giddings & Lewis G&L et machines-outils américaines des années 1980-1990.
| Paramètre | Valeur |
|---|---|
| Référence fabricant | PE1938/02 U (PE193802U) |
| Marque | Cherokee |
| Révision | 02 (améliorée vs PE1938 de base) |
| Tension d’entrée | 110/230 VAC, 47-63 Hz |
| Sortie 5 VDC | 20 A (logique numérique CN) |
| Sortie 24 VDC | 4 A (actionneurs et capteurs) |
| Sortie +12 VDC | Circuit analogique positif |
| Sortie −12 VDC | Circuit analogique négatif |
| Type | Alimentation quadri-sorties (Quad Output) |
Solutions de fourniture et maintenance pour Cherokee PE1938/02 U
- ✅ Neuf — Disponible sur commande selon disponibilité fabricant
- ✅ Reconditionné garanti 6 mois — Testé sur banc de test CNC, remis en état par nos techniciens
- ✅ Échange standard — Unité reconditionnee expédiée contre retour de votre pièce défectueuse
- ✅ Réparation — Devis gratuit sous 48h. Diagnostic et devis sans engagement
Compatibilité et conseils d’installation
La PE1938/02 U est interchangeable avec la Philips PE-1938/02U (même produit sous marque différente pour les marchés européens) et améliore la PE1938 de base sur la stabilité en charge dynamique. Lors du remplacement, vérifiez l’alignement des connecteurs de sortie : certaines révisions utilisent des connecteurs Molex 5,08 mm, d’autres des borniers vis. Les pannes les plus fréquentes : dégradation du rail 5 VDC (CN muette), perte du 24 V (actionneurs inertes) ou surtension sur le ±12 V (erreurs de décodage analogique). Mesurez les rails de sortie au multimètre avant de conclure.
Consultez aussi nos alimentations multi-sorties pour CN de première génération et nos composants de puissance industrielle.
Pourquoi commander chez Shop-Elec ?
- ✔ Stock immédiat en France — Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59)
- ✔ Expertise CNC depuis 2009 — Identification garantie avant envoi, support diagnostic inclus
- ✔ Livraison internationale — Plus de 200 pays via UPS, DHL, TNT
- ✔ Urgences production — Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)
Besoin d’un devis ou d’une vérification de compatibilité pour votre PE1938/02U ? Contactez notre équipe technique — Réponse sous 2 heures ouvrées.
