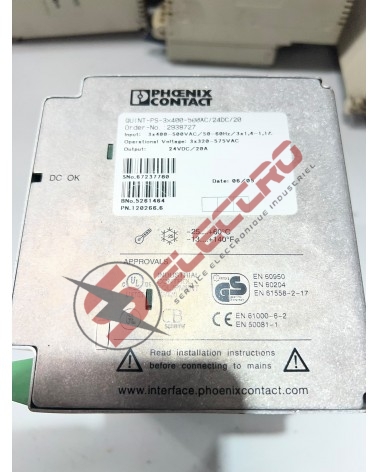

Phoenix Contact QUINT-PS-3x400-500AC/24DC/20 : Alimentation 24V DC 20A Triphasée

Phoenix Contact QUINT-PS-3x400-500AC/24DC/20 : Alimentation Industrielle 24V DC 20A, Triphasée

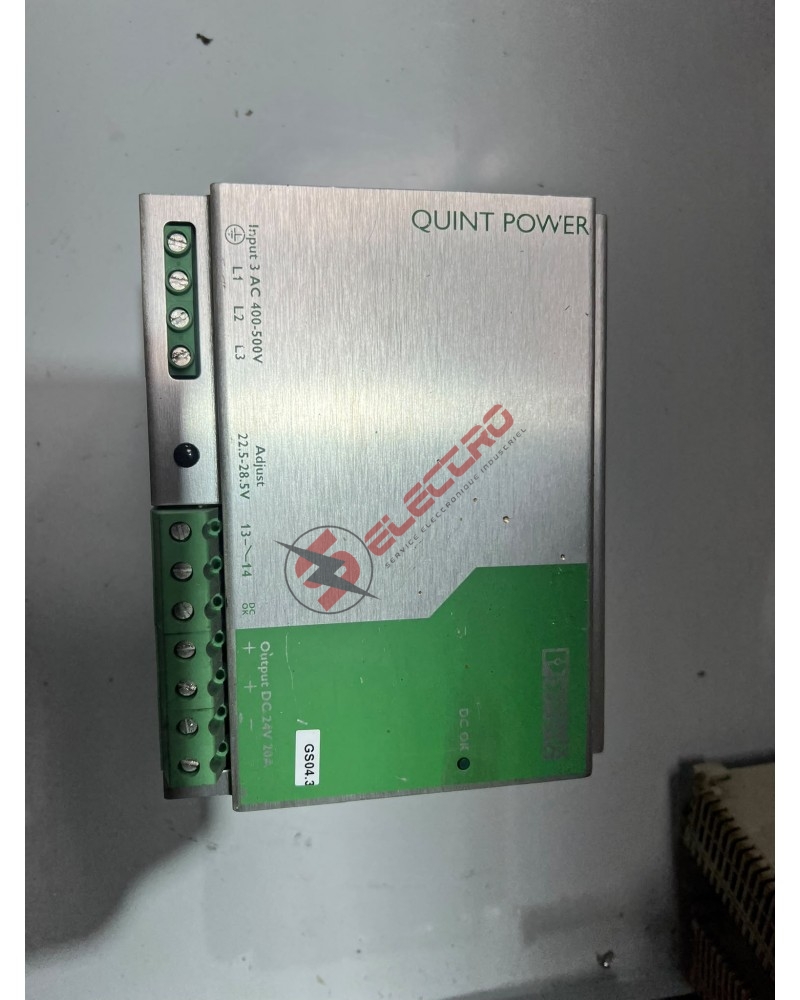

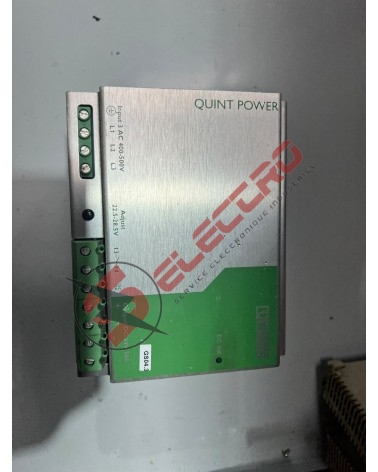

L'alimentation QUINT-PS-3x400-500AC/24DC/20 (code article 2938727) appartient à la série QUINT POWER de Phoenix Contact, fabricant allemand de référence en connectique et alimentation industrielle. Ce bloc d'alimentation régulé à découpage convertit le courant haute tension du réseau électrique en une tension continue basse tension stable et sécurisée, destinée à alimenter les automates, les capteurs et les circuits de contrôle d'une machine ou d'une armoire électrique. Son alimentation réseau s'effectue en triphasé 400 à 500 V AC nominal (plage opérationnelle étendue de 320 à 575 V AC, avec un fonctionnement possible en biphasé à puissance réduite), pour une intensité d'entrée de 1,1 à 1,4 A par phase à 50 ou 60 Hz. En sortie, elle délivre une tension de 24 V DC, ajustable de 22,5 à 28,5 V DC via un potentiomètre rotatif en façade, pour une intensité nominale de 20 A et une puissance nominale maximale de 480 W. Le boîtier en aluminium brossé, robuste et conçu pour un montage vertical sur rail DIN, sépare nettement les borniers à vis haute tension (bornier supérieur : PE, L1, L2, L3) et basse tension (bornier inférieur vert : doubles bornes + et -), limitant les risques de confusion lors du câblage. Un contact sec de relais, libre de potentiel, situé sur les bornes 13 et 14, permet de reporter le signal DC OK vers un automate ou un système de supervision, en complément de la diode LED verte DC OK en façade, qui signale une tension de sortie correcte et supérieure à 21,5 V.

Caractéristiques électriques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Contactez notre équipe avant commande pour confirmer la disponibilité en unité neuve. Livraison en 2 à 3 jours ouvrés après expédition.
• ✅ Occasion testée : Alimentation d'occasion contrôlée avant expédition sur banc dédié, vérification de la tension de sortie réglable, du contact DC OK et de la charge à 20 A. Expédition sous 24/48h depuis notre stock France (Nord, 59).
• ✅ Échange standard : Envoi immédiat d'une QUINT-PS-3x400-500AC/24DC/20 reconditionnée et testée contre retour de votre alimentation défectueuse, pour limiter l'arrêt de votre armoire électrique.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de régulation, les pannes du contact DC OK et les problèmes d'entrée triphasée.

Compatibilité et conseils d'installation

Avant de commander cette alimentation, vérifiez que votre réseau électrique dispose bien d'une alimentation triphasée dans la plage 320 à 575 V AC : un fonctionnement en biphasé reste possible mais implique une réduction de la puissance disponible en sortie. Le potentiomètre de réglage en façade permet d'ajuster précisément la tension de sortie entre 22,5 et 28,5 V DC selon les besoins de votre installation, par exemple pour compenser une chute de ligne sur une distribution 24 V étendue. Le contact sec DC OK (bornes 13-14) peut être reporté vers l'automate pour une surveillance active de l'alimentation. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans la vérification de compatibilité avant commande.

Pourquoi commander chez Shop-Elec ?

• ✅ Stock immédiat en France : Expédition sous 24/48h depuis Flers-en-Escrebieux (Nord, 59), livraison en 2 à 3 jours ouvrés
• ✅ Spécialiste alimentations industrielles Phoenix Contact depuis 2009 : Vérification de la tension et de la charge garantie avant expédition
• ✅ Livraison internationale : Plus de 200 pays via UPS, DHL, TNT
• ✅ Urgences production : Appelez le 03 27 86 27 73 (lun-ven 9h-18h, sam 9h-12h)

Besoin d'un devis ou d'une vérification de compatibilité pour votre alimentation Phoenix Contact QUINT-PS-3x400-500AC/24DC/20 ? Contactez notre équipe technique, réponse sous 2 heures ouvrées. Retrouvez notre catalogue d'alimentations et transformateurs industriels ainsi que nos automates programmables.
