Module Alimentation Linéaire Multi-Tensions NUM BLOC ALIM V2

NUM BLOC ALIM V2 : Module d'Alimentation Linéaire Multi-Tensions pour Rack CN

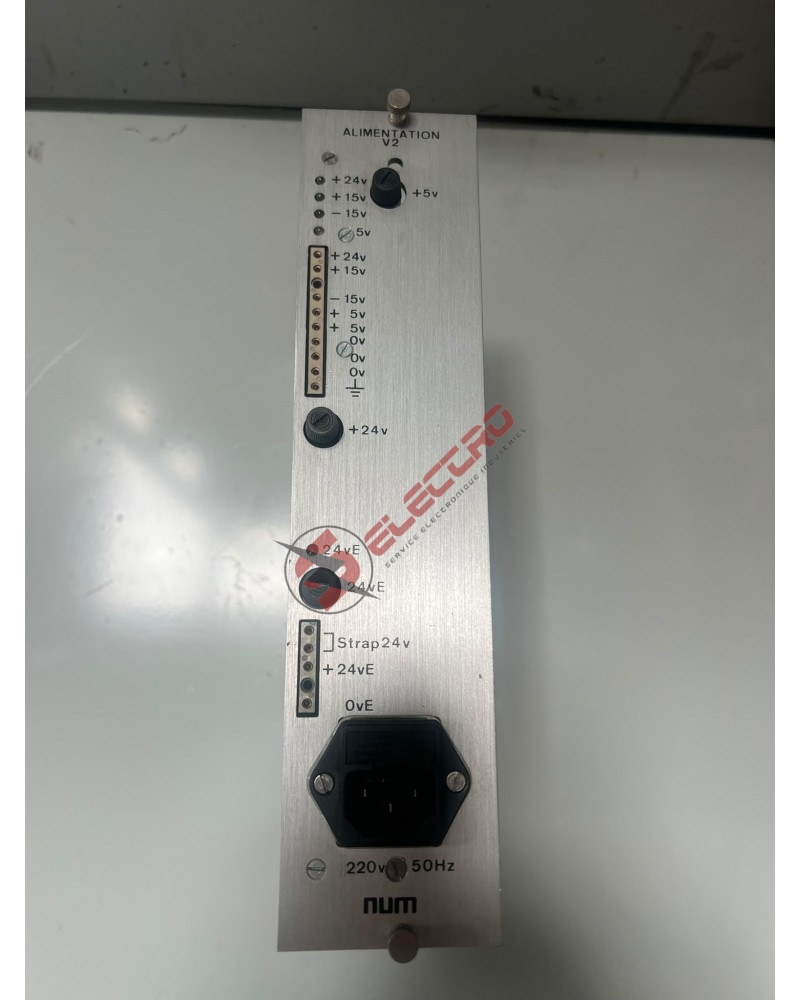

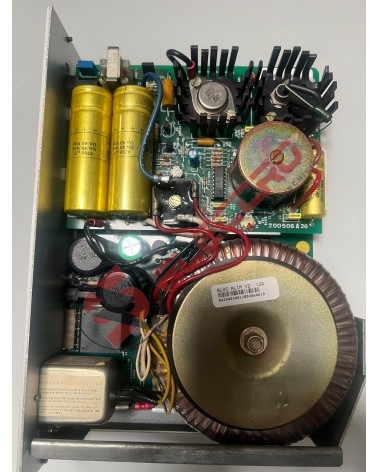

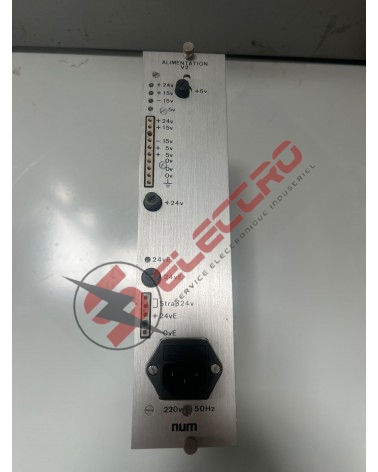

Le module d'alimentation NUM BLOC ALIM V2 est un bloc d'alimentation linéaire conçu pour s'intégrer dans les racks des systèmes de commande numérique NUM. Il convertit une tension secteur 220V AC 50Hz, reçue via une prise normalisée CEI protégée par fusible en façade, en quatre lignes de tensions continues stabilisées : +24V, +15V, -15V et +5V DC, nécessaires au fonctionnement des cartes électroniques de contrôle, des cartes d'axes et des entrées/sorties industrielles du rack. L'étage de conversion s'appuie sur un transformateur torique principal de forte puissance et deux condensateurs électrolytiques de filtrage de 4700 µF, complétés par des régulateurs de tension montés sur dissipateurs thermiques et un filtre secteur blindé en entrée pour limiter les perturbations électromagnétiques renvoyées sur le réseau. La façade regroupe un bornier de test pour chaque ligne de tension, des voyants LED de contrôle, et un potentiomètre de réglage fin dédié à la ligne +5V, la plus sensible aux variations pour la logique numérique du rack.

Caractéristiques techniques

Nos solutions de fourniture et maintenance

• ✅ Neuf, selon disponibilité : Référence de génération ancienne, stock neuf très limité. Contactez notre équipe pour un point de disponibilité actualisé.
• ✅ Reconditionné garanti 6 mois : Module testé en charge sur banc dédié avant expédition, contrôle des 4 lignes de tension et de l'ondulation résiduelle, garantie 6 mois pièce.
• ✅ Échange standard : Envoi immédiat d'un module reconditionné et testé contre retour de votre alimentation défectueuse, pour limiter l'arrêt de l'armoire.
• ✅ Réparation : Devis gratuit sous 48h après réception dans notre atelier. Nos techniciens diagnostiquent les défauts de transformateur, condensateurs et régulation par ligne.

Compatibilité et conseils d'installation

Avant de commander, vérifiez le marquage BLOC ALIM V2 inscrit sur le transformateur ou la façade de votre module d'origine, ainsi que les quatre lignes de tension disponibles sur votre bornier de test : une alimentation qui ne délivre plus qu'une partie de ses tensions de sortie (par exemple le +5V logique) tout en conservant les autres est un symptôme fréquent de défaillance ciblée d'un seul régulateur, diagnostiquable sans remplacer l'ensemble du module. Le potentiomètre de réglage fin du +5V ne doit être ajusté qu'à l'aide d'un multimètre en charge, un mauvais réglage pouvant endommager les cartes logiques alimentées en aval. Notre équipe est disponible au 03 27 86 27 73 pour vous accompagner dans ce diagnostic.
